Modèles de gares débrayables Doppelmayr / Garaventa Empty Modèles de gares débrayables Doppelmayr / Garaventa

le Dim 28 Avr 2019 - 14:19
Modèles de gares débrayables Doppelmayr / Garaventa
Dossier technique - Les Gares des remontées mécaniques Doppelmayr

N°1 mondial sur le marché du transport par câble, Doppelmayr propose de nombreux modèles et designs de gares débrayables, qui équipent les télésièges débrayables (TSD) et les télécabines débrayables (TCD). Ce reportage recense la plupart des gares qu'a construit Doppelmayr dans le monde, depuis les années 1990, jusqu'aux plus modernes, équipés de la D-Line et des dernières innovations technologiques.
A noter que sur une même installation, deux modèles de gares (du même constructeur) peuvent être implantées, ceci permet de s’adapter à l’ambiance où est située la gare (exemple: chalet en G1 - on choisira plutôt un bardage bois)

Premier constructeur mondial de remontées mécaniques, Doppelmayr/Garaventa a réalisé plus de 14 600 installations dans plus de 89 pays tout autour du globe!
Doppelmayr mise sur des technologies et des produits haut de gamme et extrêmement fiables. L’entreprise basée à Wolfurt (Autriche) propose des installations clés en main et entièrement personnalisables.
Doppelmayr propose à ses clients de nombreux systèmes de transport par câble allant des remontées mécaniques pour les sports d’hiver & d’été jusqu’aux systèmes de transport de marchandises en passant par le transport urbain.
L’entreprise offre à ses clients une qualité irréprochable et un design moderne et un suivi de l’idée de base jusqu’au service après-vente en passant par la réalisation.

Les gares UNI-G

Gare au design futuriste, elle s’adaptera parfaitement pour toute station à la recherche  de modernité. De vastes possibilités s’offrent à l’exploitant pour personnaliser la gare  aux couleurs de la station. Il est ainsi possible de modifier la couleurs des faces avant/ arrière, des vitres, des gouttières de couleur, des trompettes…
Les gares UNI-G sont disponibles en plusieurs longueurs, afin de s'adapter aux installations et à la vitesse du câble.
UNI-G S - Courte, souvent utilisée sur les TSD4 ou certains TSD6 à vitesse faible (5m/s)
UNI-G M - Moyenne, c'est en général la plus courante, qui est utilisée sur certains TSD4 et TSD6 à vitesse normale (5.5 ou 6m/s).
UNI-G L - Longue, utilisée sur certains TSD8 et télécabines à vitesse de 5m/s.
UNI-G XL - Très Longue, utilisée sur les télécabines à 6m/s, qui ont besoin de plus de temps pour ralentir ou accélérer en gare.
UNI-G Vision - Avec un design différent

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1544

On constate que la gare ci-dessus est plus longue (nombre de vitres plus important) que la gare ci-dessous.

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1280

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1274

Enfin, voici le plan d'une gare UNI-G:
Modèles de gares débrayables Doppelmayr / Garaventa Plan_t12

Les gares D-Line

Sorties depuis les années 2016-2017, la gare D-Line est le modèle le plus haut de gamme de Doppelmayr. C’est également le modèle le plus complet et nécessitant un entretient moindre. Deux versions sont disponibles, la version ci-dessous, avec des courbes très design et des vitres incurvées, ou la version avec vitres verticales, plus cubique. Cette seconde version permet de disposer à la place des vitrages, de larges écrans lumineux pour diffuser des vidéos, images, informations sur le domaine skiable...

Modèles de gares débrayables Doppelmayr / Garaventa Doppel10
:copyright:Doppelmayr

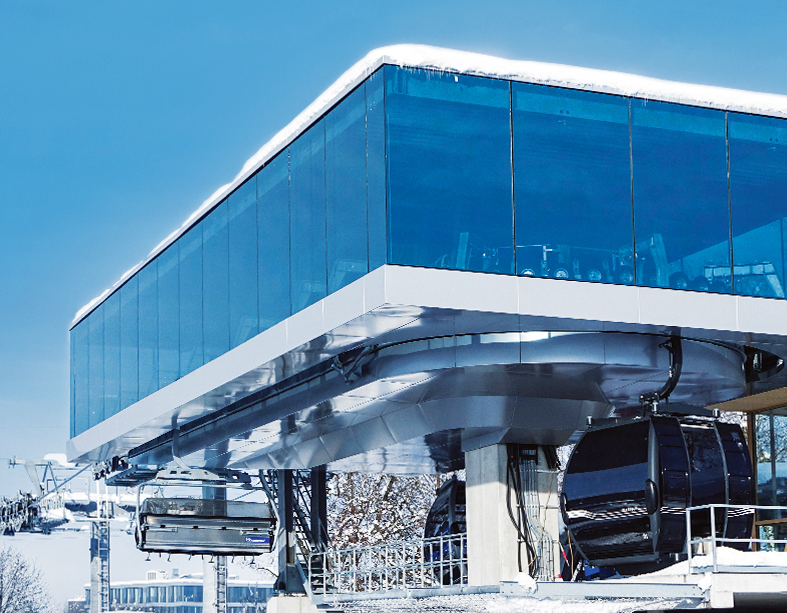

Et voici une photo du modèle de gare D-Line avec façade vitrée verticale:
Modèles de gares débrayables Doppelmayr / Garaventa D-Line_Glasdach_Station
:copyright:Doppelmayr

Les gares à bardage bois

Le bois se fond en général mieux dans le paysage que les autres matériaux. Les gares à couverture bois Doppelmayr répondent à une demande de discrétion et d'intégration maitrisée dans le paysage. Elles sont composées en majorité d'un bardage bois, mais également de vitres sur le contour de gare et sur les côtés de la gare en partie haute, permettant ainsi de laisser entrer la lumière dans la machinerie, afin de faciliter les travaux de maintenance. Le toit de la gare est réalisé en tôles, ce qui permet d'assurer l'étanchéité.

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1575

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_0349

Autre modèle à couverture bois sur le TSD6 La Floria au Grand Bornand:
Modèles de gares débrayables Doppelmayr / Garaventa G1-tsd10

MCS (Modular compact station)

Le modèle MCS se décompose en trois versions, on trouve une version avec couverture légèrement pointue sur le dessus de la gare et les deux autres sans pointe.
Modèles de gares débrayables Doppelmayr / Garaventa Img_0425
Photo: Sebiperrod

2 des 3 modèles:
Modèles de gares débrayables Doppelmayr / Garaventa Doppga10

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1975

Autres modèles de gares débrayables (UNI...)

Vous avez surement croisé de nombreux modèles de gares débrayables Doppelmayr, ceci s'explique en partie car Doppelmayr englobe les deux marques Garaventa et Doppelmayr, on trouve ainsi aussi les designs Garaventa. Voici quelques modèles de gares Doppelmayr/Garaventa.

On commence avec ce design "UNI"
Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1015

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1038

Encore un autre modèle de gare UNI, avec des parois plus inclinées et des vitres sur la partie supérieure, permettant de laisser entrer la lumière. Ce modèle a la particularité de bien couvrir les sièges à l'embarquement et au débarquement:

Modèles de gares débrayables Doppelmayr / Garaventa P1060081
Photo: Pyuji-Valloire

Gares de type ET

Ce modèle est très répandu sur les gares à couverture basse des années 1995.
Modèles de gares débrayables Doppelmayr / Garaventa Dsc_0579

Modèles de gares débrayables Doppelmayr / Garaventa G1-tsd12

Autres gares à couverture basse Doppelmayr

Depuis les gares "ET", de nouveaux modèles de gares à couverture basse plus modernes sont apparues sur nos domaines skiables, voici quelques photos:
Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1972

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1252

Cette fois ci, un modèle plus ancien:
Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1973

Encore un autre design:
Modèles de gares débrayables Doppelmayr / Garaventa G1-tsd13

Et voila, c'est tout pour ce reportage, il existe encore d'autres modèles de gares Doppelmayr Garaventa, mais je n'ai pas les photos...
Reportage réalisé par Admin le 28/04/2019, merci également à Pyuji-Valloire et à Sebiperrod pour les images.


Dernière édition par Administrateur le Ven 25 Oct 2019 - 20:35, édité 2 fois

_____________________
Modèles de gares débrayables Doppelmayr / Garaventa Oie_tr11
Montagne31
Montagne31
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Pyrénées
Messages : 50
Points : 55
Réputation : 19
Date d'inscription : 25/08/2017
Localisation : Dans les Pyrénées

Modèles de gares débrayables Doppelmayr / Garaventa Empty Re: Modèles de gares débrayables Doppelmayr / Garaventa

le Dim 28 Avr 2019 - 14:29
Merci beaucoup pour ces belles photos et ce reportage! Il y a beaucoup de modèles dites donc!
Val Grenier
Val Grenier
TSD6 Flocons
TSD6 Flocons
Stations fréquentées : Super-Besse, Prabouré, le Mont-Dore
Messages : 278
Points : 334
Réputation : 37
Date d'inscription : 13/03/2018
Localisation : Massif Central

Modèles de gares débrayables Doppelmayr / Garaventa Empty Re: Modèles de gares débrayables Doppelmayr / Garaventa

le Lun 29 Avr 2019 - 11:38
Très complet ! Merci Very Happy

_____________________
Si vous avez des questions vous pouvez me les envoyer par MP .
Mon domaine skiable miniature en cours de construction Arrow ici

Stations du Massif Central et leur état d'ouverture: https://forum.stationsdeski.net/t3126-ouvertures-des-stations#11970
Serveur Discord: Massif Central / Sancy
Pra'z Ropeways
Pra'z Ropeways
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Espace Diamant | Les Rafforts | Arêches Beaufort | Evasion Mont-Blanc | Orcières Merlette
Messages : 34
Points : 91
Réputation : 11
Date de naissance : 06/07/2000
Date d'inscription : 11/05/2018
Age : 19

Modèles de gares débrayables Doppelmayr / Garaventa Empty Re: Modèles de gares débrayables Doppelmayr / Garaventa

le Lun 29 Avr 2019 - 22:01
Belle présentation Very Happy Very Happy .

@Administrateur a écrit:Modèles de gares débrayables Doppelmayr / Garaventa P1060081

Modèles de gares débrayables Doppelmayr / Garaventa Dsc_1015

Juste pour info, ces deux gares s'appellent UNI malgré la couverture différente Wink .
