Les gares des télésièges débrayables

Présentation

Éléments essentiels d'une remontée mécanique, les gares permettent l'embarquement et le débarquement des skieurs mais également l'entrainement du ou des câble(s) tracteur(s). Il existe différents types de gares, cela dépend tout d'abord du type de remontée mécanique, les gares peuvent donc être équipées d'un système pour débrayer ou embrayer les pinces sur le câble (si la RM est débrayable; TSD, TCD...). Les gares peuvent également être équipées d'un dispositif de "double embarquement", surtout utilisé pour les Télémix® / combis. Certaines installations peuvent être équipées (en option) d'une gare intermédiaire, les skieurs pourront alors descendre/monter au niveau de cette dernière ou de la gare amont.


Comme l'indique leur nom, les TSD/TCD ou encore télésièges/télécabines à pinces débrayables peuvent se désolidariser du câble en gare pour garantir un confort maximal à l'embarquement et au débarquement. Les sièges sont alors ralentis grâce à un système de pneus.

Le design des G1/G2 est variable en fonction du constructeur, voici quelques photos:

Poma:
Les gares des télésièges débrayables G2-tsd13  Les gares des télésièges débrayables Arrivy20

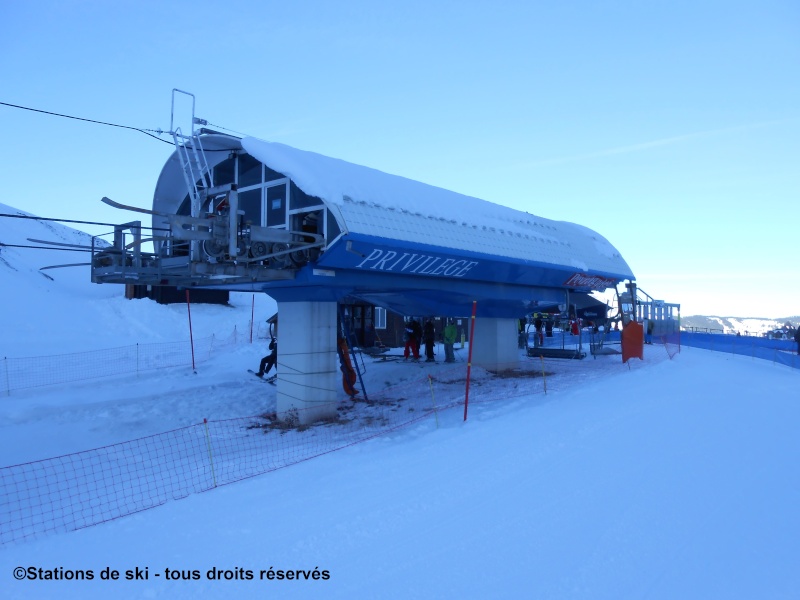

Les gares des télésièges débrayables Dscn5210   Les gares des télésièges débrayables Tsd4-p10   Les gares des télésièges débrayables G2-tsd14

Voici le schéma d'une gare de TSD, comme vous pourrez le voir sur le deuxième dessin, les gares peuvent être équipées du rangement des sièges dans les voies:
Les gares des télésièges débrayables Tsd_ga10





Leitner:
Les gares des télésièges débrayables G2-tsd11  Les gares des télésièges débrayables G1-tsd14


Doppelmayr
L'entreprise propose plusieurs design, finition bois (cf photos 1 & 2) ou design moderne (cf photo 3). Depuis 2016, un nouveau design est disponible, il s'agit de la D-Line:
Les gares des télésièges débrayables Tsd6-c10  Les gares des télésièges débrayables Dsc_0713  Les gares des télésièges débrayables 12185263_1690822447804799_6718552208650969208_o


BMF Bartholet
Pour voir plus de photos, c'est ici:
Les gares des télésièges débrayables Bmf1010
TSD6 Fontaine Froide - Val D’Isère Photo: ©BMF


Machinerie en gare

Machinerie Direct Drive® (Leitner):
Disponible chez Leitner et Poma, le nouvel entrainement Direct Drive de Leitner répond parfaitement aux exigences du marché; Le moteur électrique à bas régime est directement couplé à la poulie ce qui entraine donc la suppression du réducteur. Ce système permet donc de gagner beaucoup de place dans a gare motrice mais facilite aussi les opérations de maintenance.
L'entrainement comprend 3 pièces en mouvement: le rotor ainsi que 2 roulements, ce qui réduit l'usure des mécanismes (seul les 2 roulements sont les pièces de fatigue).

Les gares des télésièges débrayables Dscn5210

Les gares des télésièges débrayables 1490700_1728507447369632_3289197844998595431_o

Les gares des télésièges débrayables 12819409_1728507430702967_1317097722841302230_o

Les gares des télésièges débrayables Dscn5211

Machinerie standard

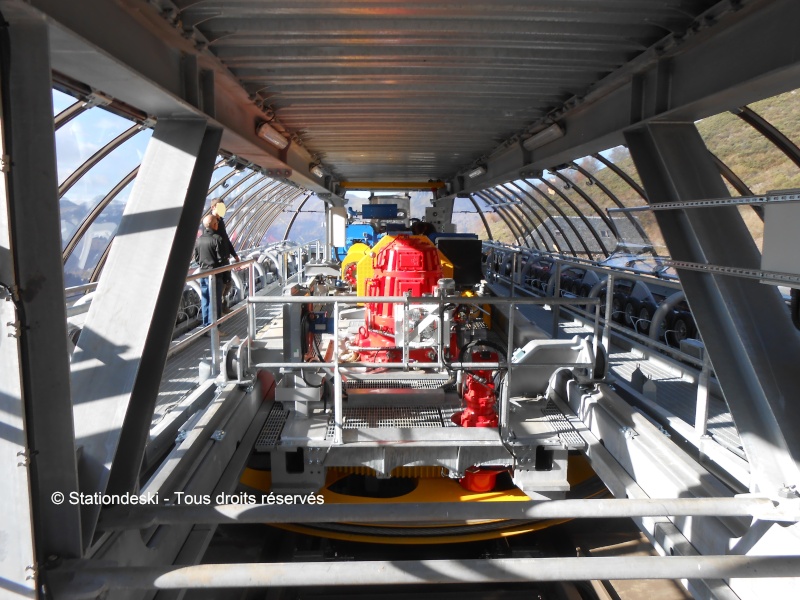

La gare motrice (généralement située en amont) est équipée d'un moteur principal pour entrainer le câble tracteur et par conséquent les sièges. Elle est généralement équipée d'un ou de plusieurs moteurs de secours qui peuvent fonctionner électriquement (avec des batteries) ou en thermique. Voici quelques photos des machineries:
Les gares des télésièges débrayables Dscn1517



Moteurs de secours électriques (avec les moteurs Direct Drive®):
Les gares des télésièges débrayables 1980448_1728507410702969_6462846301973559268_o


Gare "retour":
Les gares "retour" ne sont pas équipées de moteurs, elles servent à renvoyer le câble en gare motrice et au débarquement / embarquement des skieurs:
Les gares des télésièges débrayables Interr10

Les gares des télésièges débrayables Interr11

Les gares des télésièges débrayables Interr12

Les gares des télésièges débrayables Interr13

Les gares des télésièges débrayables Interr14


Gares intermédiaires

Voici le plan d'une gare intermédiaire, elle permet aux skieurs d'embarquer ou de quitter la remontée mécanique en cours de montée:
Les gares des télésièges débrayables 2d_210

Les gares des télésièges débrayables 2d_110


Photos

Et voila, j'espère que ce sujet vous aura plus, pour clore le sujet, voici quelques images de gares de TSD:
Les gares des télésièges débrayables G1-tsd21

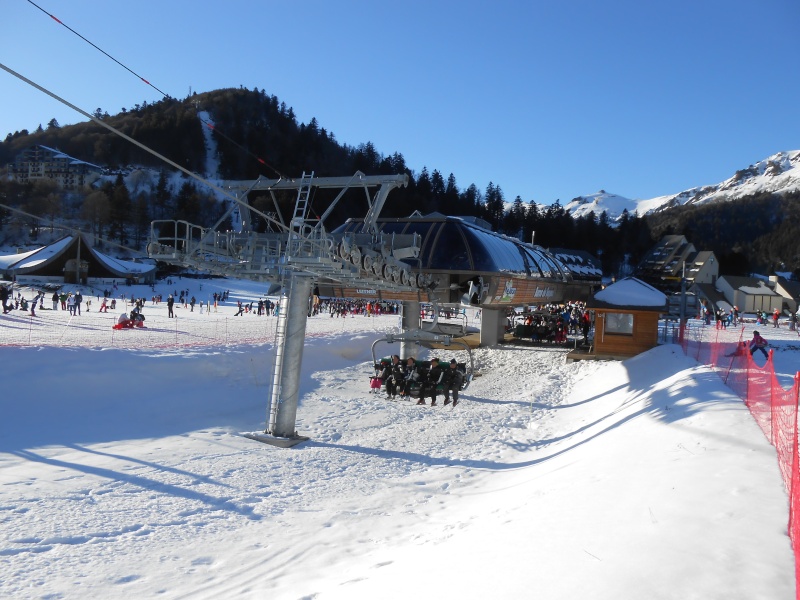

Les gares des télésièges débrayables G1-tsd13

Les gares des télésièges débrayables G2-tsd17  Les gares des télésièges débrayables G2-tsd16

Les gares des télésièges débrayables 13653174_1781508572069519_6835621634401004746_o

Les gares des télésièges débrayables Dsc_0713

Les gares des télésièges débrayables 12185263_1690822447804799_6718552208650969208_o  Les gares des télésièges débrayables Dsc_0712

Les gares des télésièges débrayables G2-tsd15

Si vous avez des photos ou d'autres renseignements, n'hésitez pas à les poster dessous!
Merci à tous
©Stations de ski - tous droits réservés

_____________________
Les gares des télésièges débrayables Oie_tr11
Zap' du 26
Administrateur
Administrateur
Stations fréquentées : Stations drômoises: Col de Rousset, Font d'Urle, Valdrôme, Stade Raphaël Poirée, Lus la Jarjatte. Et Valmorel et Doucy-Combelouviere
Messages : 789
Points : 734
Réputation : 45
Date de naissance : 05/10/1998
Date d'inscription : 13/08/2015
Age : 20
Localisation : Die
Voir le profil de l'utilisateurhttp://www.zapdu26.jimdo.com

Les gares des télésièges débrayables Empty Re: Les gares des télésièges débrayables

le Lun 12 Sep 2016 - 14:08
Merci Admin pour ces magnifiques photos qui me seront utiles pour mon BTS !

_____________________
Photos et vidéos sur mes sites www.zapdu26.jimdo.com et www.zapdu26-ext01.jimdo.com et www.zapdu26-ext02.jimdo.com
Page Facebook, c'est ICI !

Chaîne Youtube c'est ICI !
Newsletter c'est ICI !

Formation Travaux en Hauteur
Habilitations électriques B1V et BR
CQP Agent d'Exploitation
Habilitation motoneige

BTS Maintenance des Systèmes de Production

Sauveteur Secouriste du Travail
Les gares des télésièges débrayables Signat10
augustin
Animateur
Animateur
Stations fréquentées : Le Grand Bornand, la Clusaz, Villard de Lans, Val Thorens, Etc
Messages : 124
Points : 121
Réputation : 1
Date de naissance : 02/09/2001
Date d'inscription : 16/02/2016
Age : 17
Localisation : Lyon
Voir le profil de l'utilisateur

Les gares des télésièges débrayables Empty Re: Les gares des télésièges débrayables

le Sam 12 Nov 2016 - 20:25
Réputation du message : 0% (1 vote)
Tu as oublié le réducteur Smile .  Quel serait l'intérêt du direct drive si il n'y avait dors et déjà qu'un moteur dans les technologies de base ? A rien puisque son utilité majeure est de ne plus avoir de réducteur pièce maîtresse d'une installation ...
