Construction télécabine 10 places (TCD10) Transarc
Mer 1 Mar 2023 - 11:37
Construction télécabine 10 places (TCD10) Transarc
Les Arcs - Poma
Cet été, la station des Arcs envisage de remplacer la télécabine du Transarc, véritable colonne vertébrale du domaine skiable permettant de relier le front de neige des Arcs 1800 au Col de la Chal à 2600m d'altitude. L'installation actuelle est composée de deux tronçons, construits en 1991 par Leitner.
L'objectif de ce remplacement est de moderniser cet axe très fréquenté par une nouvelle télécabine moderne, tout en améliorant les temps de trajets et le confort pour ls clients. Tout comme sur l'appareil actuel, la future télécabine sera composée de deux sections, avec une gare intermédiaire à 2107m d'altitude, avec un garage de stockage des cabines, pour les protéger des intempéries et hors période d'exploitation. Afin d'accompagner le développement de la destination, la TCD sera exploitée hiver comme été, et même de nuit grâce à des dispositifs d'éclairages dan les cabines.
![Construction télécabine 10 places (TCD10) Transarc Dsc10836](https://i.servimg.com/u/f27/18/99/84/91/dsc10836.jpg)
Le tracé restera à peu près identique, mais la gare aval sera déplacée de 10m vers le sud-ouest, et la gare amont sera décalée de 30m afin de créer une zone entre le TSD Arcabulle plus spacieuse.
Le projet comporte aussi quelques aménagements aux alentours de la gare aval, notamment avec la création de la piste "Sud" et le terrassement de la piste "Grands Mélèzes" sur sa partie aval. Une extension du réseau neige de culture est également prévue sur la piste "Sud".
Caractéristiques techniques:
Appareil: Télécabine Transarc
Type d'installation: Télécabine débrayable (TCD)
Année de construction: 2023
Constructeur:
![Poma](/users/1615/40/87/48/smiles/3940736493.gif)
Longueur premier tronçon: 1547m
Longueur second tronçon: 1797m
Dénivelé premier tronçon: 400m
Dénivelé second tronçon: 436m
Altitude gare aval: 1707.1m
Altitude gare intermédiaire: 2107.7m
Altitude gare amont: 2544m
Nombre de pylônes premier tronçon: 12
Nombre de pylônes second tronçon: 17
Pente moyenne: 26.3% et 24.3%
Emplacement motrice: Gare intermédiaire
Vitesse: 7.0m/s
Nombre de véhicules: 64 et 74
Temps de montée: 4min08 et 4min40
Débit: 3730p/h
Sens de montée Droite
Exploitation: Hiver + Été + nocturne
Exploitant: ADS
Situation du projet sur le plan des pistes:
![Construction télécabine 10 places (TCD10) Transarc Captur44](https://i.servimg.com/u/f27/18/99/84/91/captur44.png)
Plan: copyright (c) Les Arcs Paradiski

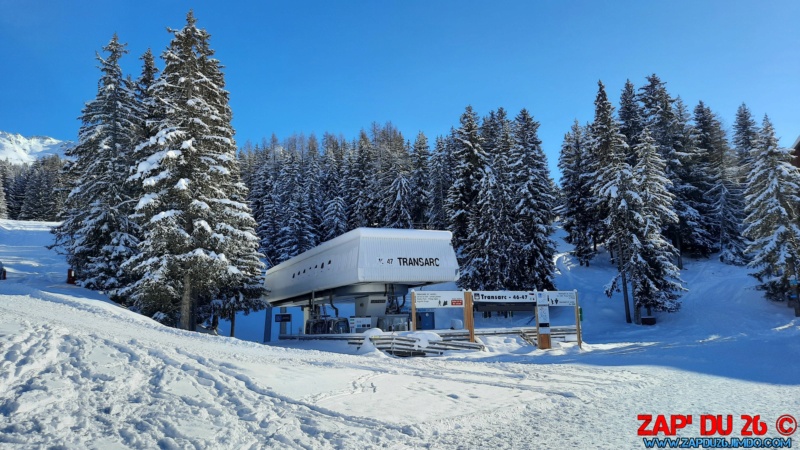

Quelques photos de la télécabine 15 places actuellement en service:
![Construction télécabine 10 places (TCD10) Transarc 20210142](https://i.servimg.com/u/f27/18/99/84/91/20210142.jpg)

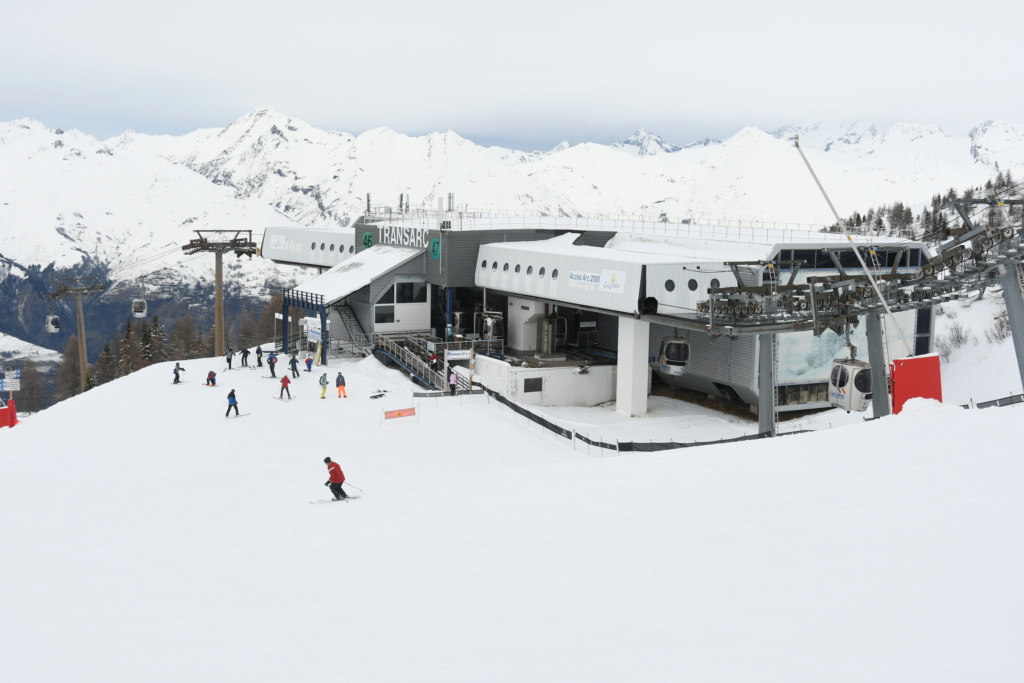

La Gare intermédiaire:
![Construction télécabine 10 places (TCD10) Transarc Dsc10837](https://i.servimg.com/u/f27/18/99/84/91/dsc10837.jpg)

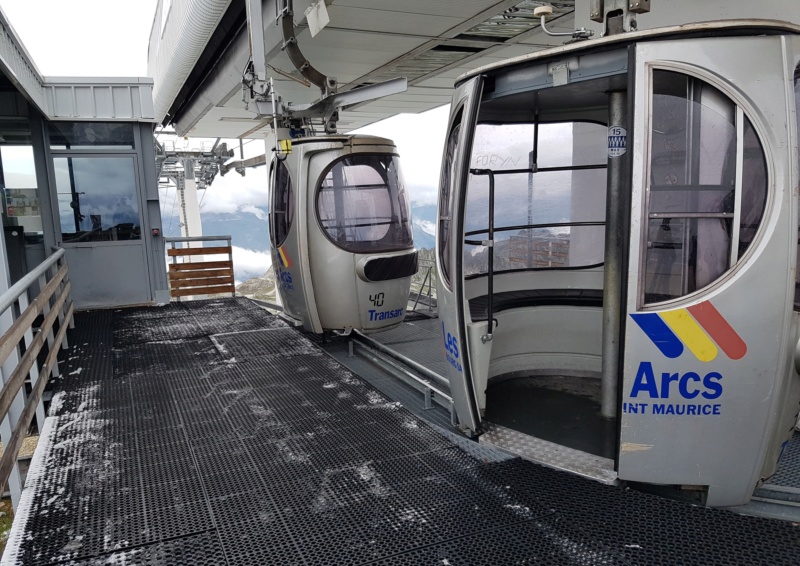

La gare amont:
![Construction télécabine 10 places (TCD10) Transarc 67112810](https://i.servimg.com/u/f27/18/99/84/91/67112810.jpg)
Reportage réalisé par Admin le 01/03/2023.
- AdministrateurAdministrateur
- Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 3971
Points : 8283
Réputation : 297
Date d'inscription : 05/08/2014
Localisation : Toulouse
Re: Construction télécabine 10 places (TCD10) Transarc
Jeu 6 Juin 2024 - 8:28
Le chantier a bien avancé, l'héliportage a eu lieu cette semaine, et les gares sont montées!
agen222 et evoinchet aiment ce message
- AdministrateurAdministrateur
- Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 3971
Points : 8283
Réputation : 297
Date d'inscription : 05/08/2014
Localisation : Toulouse
Re: Construction télécabine 10 places (TCD10) Transarc
Lun 10 Juin 2024 - 9:29
Bonjour à tous,
Voila quelques images de la construction de la télécabine du Transarc! L'héliportage de pylônes a eu lieu la semaine dernière grâce à un hélicoptère SuperPuma. Les travaux sur les gares se poursuivent, avec le démontage du bardage de l'ancien garage en gare intermédiaire et sa rénovation. Le génie civil en G2/G3 se poursuit, les murs des locaux de commande sont coulés. Le ferraillage des massifs de la gare sont en place, mais ils ne sont pas encore coulés. La gare amont est la plus avancée, la couverture de la gare ainsi que la partie mécanique sont en place, mais quelques finitions et câblages électriques restent encore à terminer. Les équipes s'occupent actuellement de la charpente du local de commande en G4, ainsi qu'au montage des quais d'embarquement/débarquement.
On commence avec quelques images de la gare intermédiaire:
![Construction télécabine 10 places (TCD10) Transarc 44795710](https://i.servimg.com/u/f27/18/99/84/91/44795710.jpg)
Images: copyright(c) Simon B.
![Construction télécabine 10 places (TCD10) Transarc 44805910](https://i.servimg.com/u/f27/18/99/84/91/44805910.jpg)
Images: copyright(c) Simon B.
Le garage sur la droite, l'axe de la ligne au centre et les locaux de commande sur le centre/gauche:
![Construction télécabine 10 places (TCD10) Transarc 44796210](https://i.servimg.com/u/f27/18/99/84/91/44796210.jpg)
Images: copyright(c) Simon B.
Face arrière du garage avec un nouveau bardage plus moderne:
![Construction télécabine 10 places (TCD10) Transarc 44802510](https://i.servimg.com/u/f27/18/99/84/91/44802510.jpg)
Images: copyright(c) Simon B.
La gare amont:
![Construction télécabine 10 places (TCD10) Transarc 44777510](https://i.servimg.com/u/f27/18/99/84/91/44777510.jpg)
Images: copyright(c) Simon B.
![Construction télécabine 10 places (TCD10) Transarc 44795810](https://i.servimg.com/u/f27/18/99/84/91/44795810.jpg)
Images: copyright(c) Simon B.
![Construction télécabine 10 places (TCD10) Transarc 44796010](https://i.servimg.com/u/f27/18/99/84/91/44796010.jpg)
Images: copyright(c) Simon B.
Panneau avec les chiffres clefs du projet:
![Construction télécabine 10 places (TCD10) Transarc 44796110](https://i.servimg.com/u/f27/18/99/84/91/44796110.jpg)
Merci à Simon B pour les photos!
Images: copyright(c) Simon B.
Voila quelques images de la construction de la télécabine du Transarc! L'héliportage de pylônes a eu lieu la semaine dernière grâce à un hélicoptère SuperPuma. Les travaux sur les gares se poursuivent, avec le démontage du bardage de l'ancien garage en gare intermédiaire et sa rénovation. Le génie civil en G2/G3 se poursuit, les murs des locaux de commande sont coulés. Le ferraillage des massifs de la gare sont en place, mais ils ne sont pas encore coulés. La gare amont est la plus avancée, la couverture de la gare ainsi que la partie mécanique sont en place, mais quelques finitions et câblages électriques restent encore à terminer. Les équipes s'occupent actuellement de la charpente du local de commande en G4, ainsi qu'au montage des quais d'embarquement/débarquement.
On commence avec quelques images de la gare intermédiaire:
![Construction télécabine 10 places (TCD10) Transarc 44795710](https://i.servimg.com/u/f27/18/99/84/91/44795710.jpg)
Images: copyright(c) Simon B.
![Construction télécabine 10 places (TCD10) Transarc 44805910](https://i.servimg.com/u/f27/18/99/84/91/44805910.jpg)
Images: copyright(c) Simon B.
Le garage sur la droite, l'axe de la ligne au centre et les locaux de commande sur le centre/gauche:
![Construction télécabine 10 places (TCD10) Transarc 44796210](https://i.servimg.com/u/f27/18/99/84/91/44796210.jpg)
Images: copyright(c) Simon B.
Face arrière du garage avec un nouveau bardage plus moderne:
![Construction télécabine 10 places (TCD10) Transarc 44802510](https://i.servimg.com/u/f27/18/99/84/91/44802510.jpg)
Images: copyright(c) Simon B.
La gare amont:
![Construction télécabine 10 places (TCD10) Transarc 44777510](https://i.servimg.com/u/f27/18/99/84/91/44777510.jpg)
Images: copyright(c) Simon B.
La Ligne
Quelques images des pylônes sur la ligne, qui sont en place depuis la semaine dernière:![Construction télécabine 10 places (TCD10) Transarc 44795810](https://i.servimg.com/u/f27/18/99/84/91/44795810.jpg)
Images: copyright(c) Simon B.
![Construction télécabine 10 places (TCD10) Transarc 44796010](https://i.servimg.com/u/f27/18/99/84/91/44796010.jpg)
Images: copyright(c) Simon B.
Panneau avec les chiffres clefs du projet:
![Construction télécabine 10 places (TCD10) Transarc 44796110](https://i.servimg.com/u/f27/18/99/84/91/44796110.jpg)
Merci à Simon B pour les photos!
Images: copyright(c) Simon B.
