Télésiège débrayable 6 places (TSD6) Legends - Meribel
Ven 30 Oct 2020 - 11:06
Télésiège débrayable 6 places (TSD6) Legends - Meribel
Poma - 2018
La station de Méribel est située en Savoie, dans le plus grand domaine skiable au monde, les "Trois Vallées". Composée de plusieurs secteurs (Les Allues, Centre, Mottaret et Village) formant les points de départ vers les 150km dont elle est composée, elle est également reliée aux autres domaines skiables des Trois Vallées. Ses logements typiques en font le charme, avec une architecture soignée voir luxueuse. Méribel s'impose également comme une station très sportive, grâce à ses nombreux champions de ski et par l'organisation de nombreux évènements comme la coupe du monde de ski alpin en 2015. En été, la station est très agréable grâce à son altitude et à son environnement au cœur des sapins... Cette station de la Tarentaise vous montrera son charme et sa richesse!
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00315](https://i.servimg.com/u/f27/18/99/84/91/dsc00315.jpg)
Véritable bijoux de technologie, le télésiège Legends a été construit en 2018 par Poma sur la zone de Cherferie, en remplacement du télésiège Plan de l'Homme. Il s'agit du second télésiège à bulles de la station de Méribel, avec 102 sièges premium équipés du système de thermorégulation des assises (sièges chauffants). Cette installation bénéficie en gare aval d'un embarquement transversal à 45°, permettant de libérer de l'espace sur le front de neige pour les skieurs, les caisses et départs d'écoles de ski.
En gare amont, le télésiège dispose d'un garage souterrain avec ascenseur afin de minimiser l'impact visuel et d'intégrer au maximum le bâtiment à la gare. Le moteur de l'appareil est également situé en amont et est enterré afin de minimiser les émissions sonores. Les 102 sièges sont personnalisés aux couleurs de la station, avec logo, broderies et repose-pieds individuels.
Caractéristiques techniques:
Appareil: Télésiège Legends
Type d'installation: Télésiège débrayable (TSD)
Année de construction: 2018
Constructeur:
![Poma](/users/1615/40/87/48/smiles/3940736493.gif)
Longueur: 1650m
Dénivelé: 582m
Débit: 3600p/h
Vitesse: 6.0m/s
Pente moyenne: 37.36%
Pente max: 75.0%
Nombre de pylônes: 15
Altitude gare aval: 1437m
Altitude gare amont: 2019m
Emplacement motrice: Amont
Emplacement tension: Aval
Tension: Hydraulique (1 vérin)
Embarquement: Transversal à 45°
Débarquement: Dans l'axe de la ligne
Garage: Oui (en gare amont)
Véhicules:
Nombre de véhicules: 102
Type de véhicules: Sièges Arceau coudé LPA6 CC
Sièges chauffants: Oui
Bulles: Oui
Garde-corps automatique: Oui
Masse à vide: 672kg
Pinces: LPA-M
Avec une longueur de 1650m, le télésiège débrayable 6 places Legends transporte plus de 3600 personnes par heure, entre 1437m et 2019m d'altitude, soit un dénivelé de 582m. Le TSD6 Legends dessert les pistes suivantes:
- Escargot (verte)
- Lièvre (bleue)
- Grive (bleue)
- Eterlou (rouge)
- Bosses (noire)
Cette installation permet également de se rendre vers le snowpark "Elements Park", ou encore d'aller vers le télésiège Cherferie, TK Caves et TKE Arpasson.

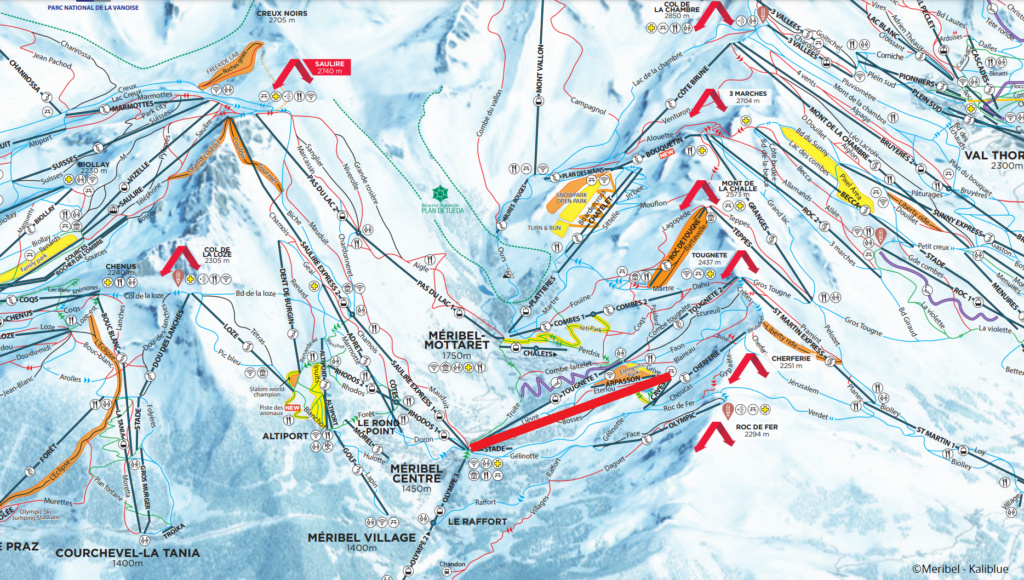

Situation de la remontée mécanique sur le plan des pistes:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Sans_t36](https://i.servimg.com/u/f27/18/99/84/91/sans_t36.png)
La gare aval

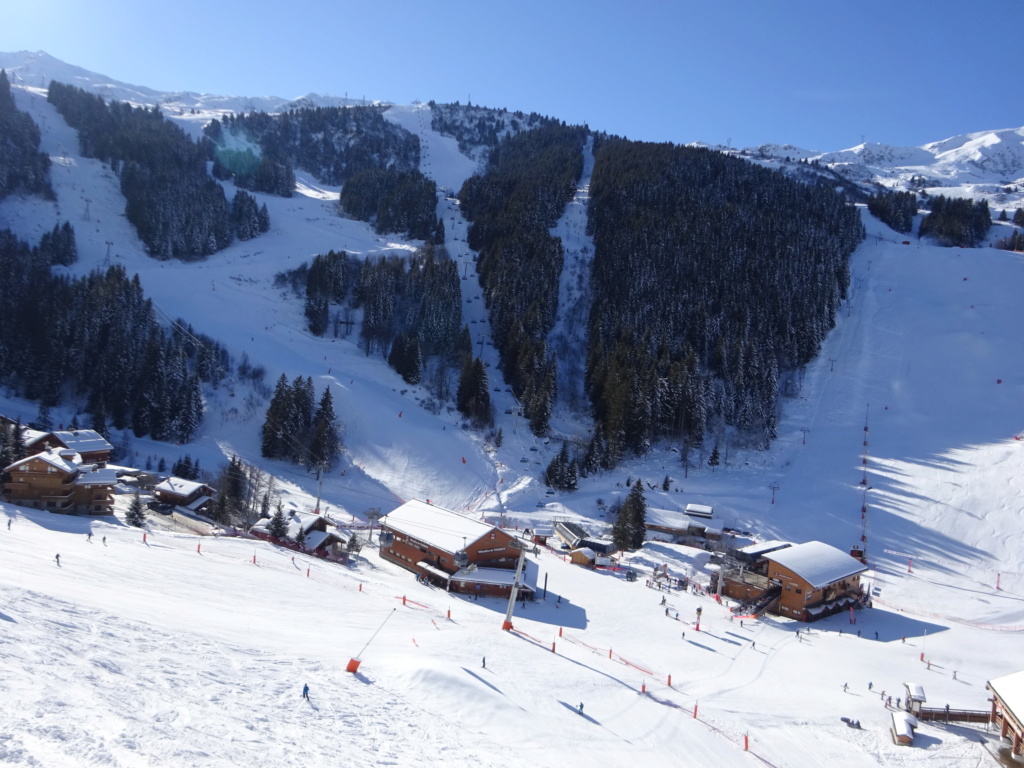

Elle se trouve à 1437m d'altitude, proche de la G1 de a télécabine Tougnete 1 et des télécabines Rhodos et Saulire Express. Sa particularité est d'être équipée d'une gare à embarquement transversal à 45°, qui permet de libérer de l'espace sur le front de neige. Cette gare assure l'embarquement des skieurs, et la tension de la ligne grâce à un vérin hydraulique.Une vue générale de la ligne et de l'emplacement de la G1:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00313](https://i.servimg.com/u/f27/18/99/84/91/dsc00313.jpg)
L'embarquement et le tapis:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00512](https://i.servimg.com/u/f27/18/99/84/91/dsc00512.jpg)
Les sièges après l'embarquement dans l'angle:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00511](https://i.servimg.com/u/f27/18/99/84/91/dsc00511.jpg)
File d'attente:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00314](https://i.servimg.com/u/f27/18/99/84/91/dsc00314.jpg)
Zone d'embarquement:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00210](https://i.servimg.com/u/f27/18/99/84/91/dsc00210.jpg)
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00510](https://i.servimg.com/u/f27/18/99/84/91/dsc00510.jpg)
Les véhicules en gare aval:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00211](https://i.servimg.com/u/f27/18/99/84/91/dsc00211.jpg)

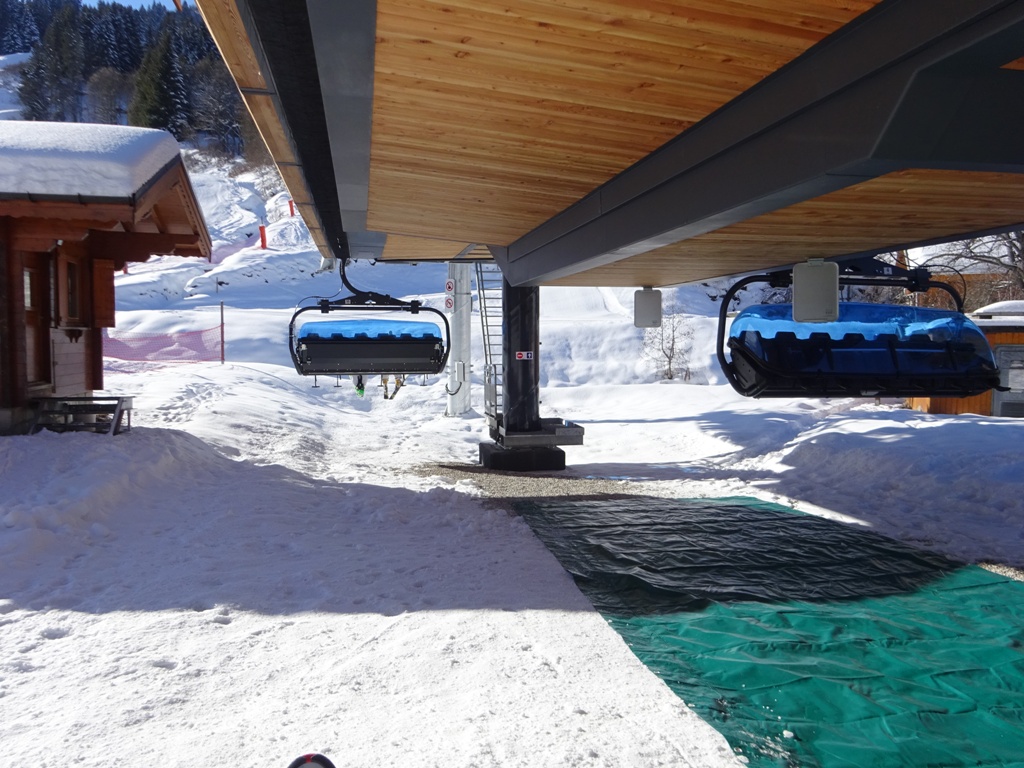

Accélération des véhicules avant embrayage des pinces:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00212](https://i.servimg.com/u/f27/18/99/84/91/dsc00212.jpg)
La Ligne
Elle est composée de 15 pylônes, et se situe pour la partie aval dans les sapins.A noter que les numéros des pylônes sont comptabilisés dans l'ordre inverse (P15 en aval et P1 en amont).
On commence avec le pylône 14:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Pdebut10](https://i.servimg.com/u/f27/18/99/84/91/pdebut10.jpg)
Le Pylône 13:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P1311](https://i.servimg.com/u/f27/18/99/84/91/p1311.jpg)
Le Pylône 12:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P1211](https://i.servimg.com/u/f27/18/99/84/91/p1211.jpg)
Le Pylône 11:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P1112](https://i.servimg.com/u/f27/18/99/84/91/p1112.jpg)
Le Pylône 10:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P1011](https://i.servimg.com/u/f27/18/99/84/91/p1011.jpg)
La portée entre les pylônes 9 et 10:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Portzo10](https://i.servimg.com/u/f27/18/99/84/91/portzo10.jpg)

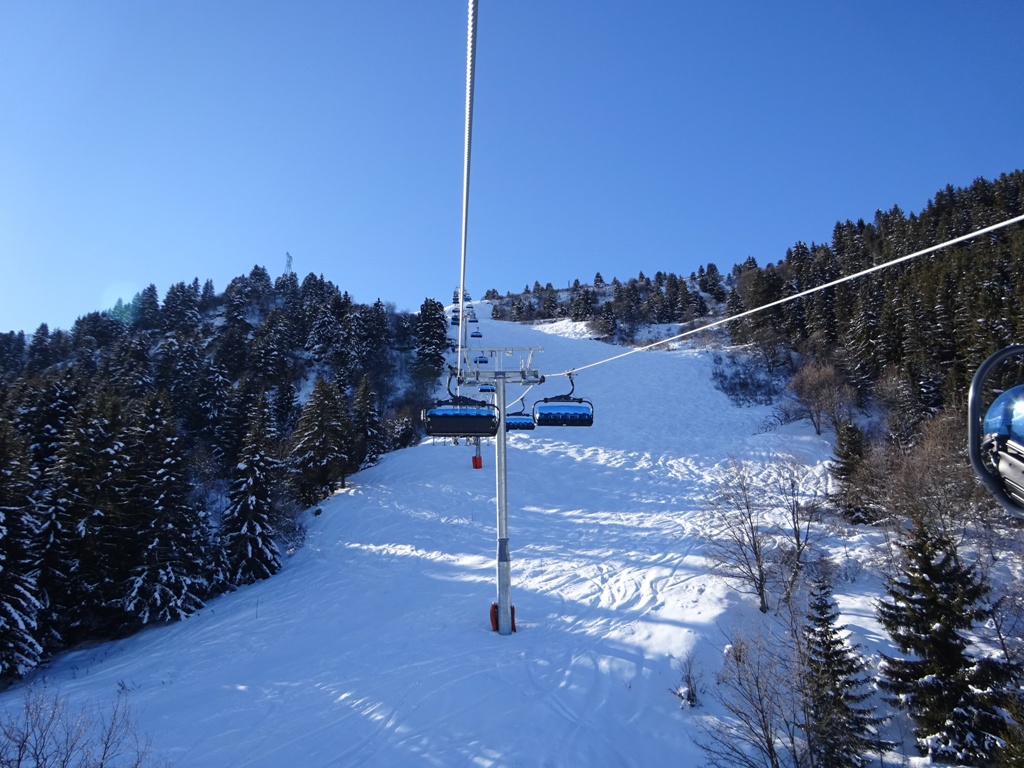

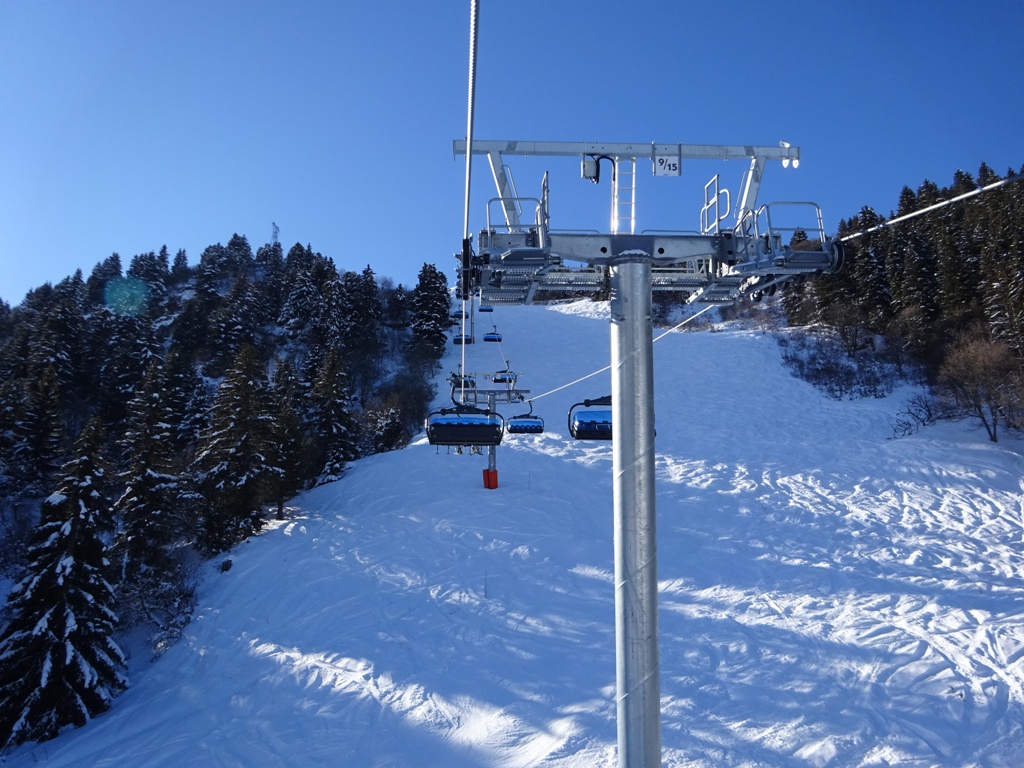

Le Pylône 9:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P9-210](https://i.servimg.com/u/f27/18/99/84/91/p9-210.jpg)
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P913](https://i.servimg.com/u/f27/18/99/84/91/p913.jpg)
Le Pylône 6:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P613](https://i.servimg.com/u/f27/18/99/84/91/p613.jpg)
Le Pylône 5:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P513](https://i.servimg.com/u/f27/18/99/84/91/p513.jpg)
Le Pylône 4:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P412](https://i.servimg.com/u/f27/18/99/84/91/p412.jpg)
Le Pylône 3:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P313](https://i.servimg.com/u/f27/18/99/84/91/p313.jpg)
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P3-210](https://i.servimg.com/u/f27/18/99/84/91/p3-210.jpg)
Le Pylône 2:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P213](https://i.servimg.com/u/f27/18/99/84/91/p213.jpg)
Le Pylône 1:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel P110](https://i.servimg.com/u/f27/18/99/84/91/p110.jpg)
La gare amont
La gare amont du télésiège débrayable Legends assure l'entrainement du câble grâce à un moteur enterré, qui permet de limiter les nuisances sonores. Les véhicules peuvent également être stockés dans un garage souterrain, avec ascenseur à sièges situé sur le côté de a G2, et bien intégré au paysage avec son design moderne et bois.![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00310](https://i.servimg.com/u/f27/18/99/84/91/dsc00310.jpg)
Débarquement des skieurs:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00311](https://i.servimg.com/u/f27/18/99/84/91/dsc00311.jpg)
Arrivée en gare amont:
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Dsc00312](https://i.servimg.com/u/f27/18/99/84/91/dsc00312.jpg)
Reportage réalisé par Administrateur le 31/10/2020. Prise des photos par Adrien H.
Un grand merci à Adrien H pour les images!
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Photos: copyright (c) Adrien H.
leitnerman28, Peyrafan et lacoche@officiel aiment ce message
- PeyrafanTSF2 Forêt
- Messages : 55
Points : 65
Réputation : 19
Date d'inscription : 30/04/2019
Re: Télésiège débrayable 6 places (TSD6) Legends - Meribel
Sam 31 Oct 2020 - 16:19
Merci pour ce reportage, magnifique appareil de la gamme Poma premium. Enfaite la gare aval à embarquement transversal c'est pareil que sur le TSD6 Charmieux au Grand Bornand (reportage ici: https://forum.stationsdeski.net/t3176-telesiege-debrayable-6-places-tsd6-le-charmieux). Je ne sais pas quel est le surcout de faire un embarquement transversal car il y a un gain de place pour la file d'attente mais la gare est un peu plus grosse, d'autant qu'on peut aussi faire embarquer dans le contour sur les gares "classiques"...
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Img_2035](https://i.servimg.com/u/f68/20/04/06/33/img_2035.jpg)
![Télésiège débrayable 6 places (TSD6) Legends - Meribel Img_2035](https://i.servimg.com/u/f68/20/04/06/33/img_2035.jpg)
