Télésiège débrayable 6 places (TSD6) Pla del Mir
Jeu 19 Mar 2020 - 18:03
Télésiège débrayable 6 places (TSD6) Pla del Mir
Doppelmayr - 2003
Nichée dans une vallée paisible des Pyrénées Orientales, Les Angles, station-village, mêle l'authenticité à la modernité, avec plus de 45 pistes, ainsi que 22 remontées mécaniques performantes. L'hiver, vous pourrez profiter d’un domaine varié au cœur des sapins, vous pourrez même redescendre skis aux pieds jusqu’au cœur du village authentique des Angles. Le domaine skiable s’étend sur 55km de pistes tous niveaux et 800 m de dénivelé. Culminant à 2 400 mètres d’altitude, c’est l’un des plus grands domaines des Pyrénées Orientales…
Pour continuer votre séjour, et profiter pleinement de la nature, la station propose de nombreuses activités à partager entre amis ou en famille; ballades en traineaux, patinoire, randonnées, bien-être, plongée sous la glace et bien plus encore…
La station propose également 21Km de pistes de ski nordique. Le domaine est bien entendu adapté à tous les niveaux, que vous soyez novice, confirmé ou adepte des snowparks, cette station est l’endroit idéal pour passer de bons moments en hiver comme en été…
L'été justement, le VTT et les randonnées prendront le relais pour votre plus grand plaisir !
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3875](https://i.servimg.com/u/f27/18/99/84/91/dsc_3875.jpg)
Le Télésiège Pla del Mir
Le TSD6 Pla del Mir, construit par Doppelmayr en 2003, se situe sur le secteur du même nom. Il permet non seulement de desservir toutes les pistes du secteur du Pla del Mir mais également de se rendre vers le secteur Bigorre. Avec un débit de 3000 personnes par heure, c'est l'une des principales remontées mécaniques du domaine skiable des Angles. Sans plus attendre, voici le reportage sur cette installation! Ne manquez pas les photos de la machinerie en G2...
Lors de la construction de cet appareil, le choix du tracé était nouveau, en effet, avant ce TSD, l'accès au plateau de Bigorre depuis le Pla del Mir s'effectuait à l'aide de plusieurs téléskis.
Voici les caractéristiques techniques de l'installation:
Constructeur:
![Télésiège débrayable 6 places (TSD6) Pla del Mir 3976088682](/users/1615/40/87/48/smiles/3976088682.png)
Places: 6
Exploitation: Hiver
Longueur: 1240m
Dénivelé: 318m
Débit: 3000 p/h
Emplacement motrice: Amont
Emplacement tension: Aval
Sens de montée: Droite
Nb de pylônes: 13
Pylônes compression: 1
Pylônes support: 9
Pylônes support compression: 3
Année de construction: 2003
Vitesse: 5m/s
Pente moyenne: 26.68%
Altitude gare avale: 1801m
Altitude gare amont: 2119m
Masse des véhicules: 470Kg
Nombre de sièges: 75
Câble: 6 x 36 fils
Constructeur du câble: TEUFELBERGER
Résistance à la rupture: 147000 daN
Diamètre: 45 mm
La gare aval
Elle se situe sur le front de neige du Pla del Mir, à proximité de la G1 du TKE Collade, et de restaurants/cafés. Cette gare est dite "retour tension", elle n'effectue pas la mise en mouvement du câble, mais permet la tension de la ligne grâce à un vérin hydraulique.![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3566](https://i.servimg.com/u/f27/18/99/84/91/dsc_3566.jpg)

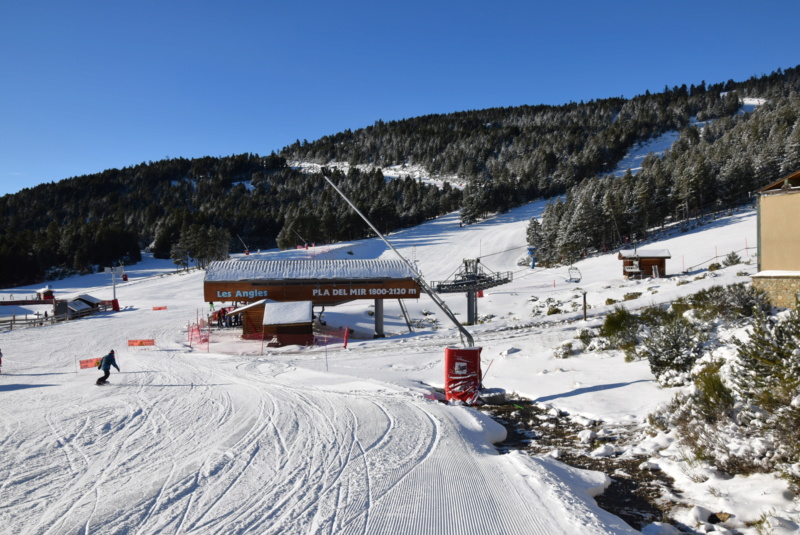

La G1 et la ligne:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3567](https://i.servimg.com/u/f27/18/99/84/91/dsc_3567.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3867](https://i.servimg.com/u/f27/18/99/84/91/dsc_3867.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3565](https://i.servimg.com/u/f27/18/99/84/91/dsc_3565.jpg)
Notre vidéo de présentation (avec visite de la machinerie en G2):
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3874](https://i.servimg.com/u/f27/18/99/84/91/dsc_3874.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Angles12](https://i.servimg.com/u/f27/18/99/84/91/angles12.png)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3872](https://i.servimg.com/u/f27/18/99/84/91/dsc_3872.jpg)

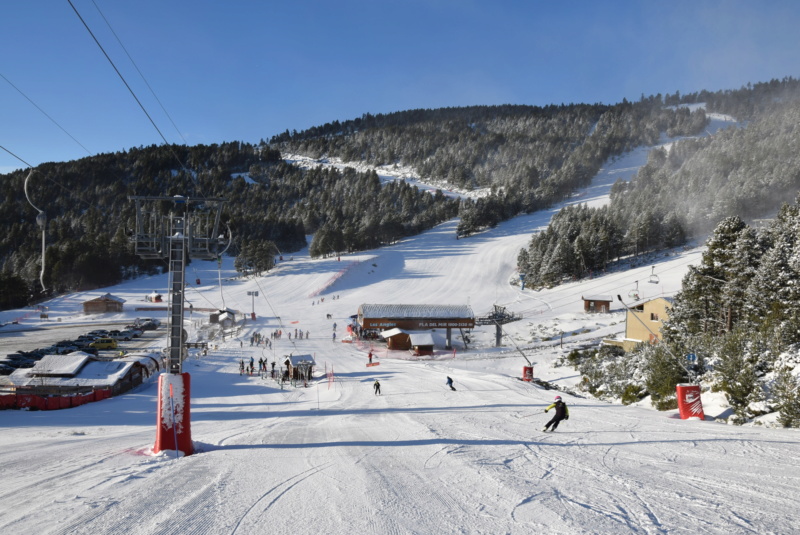

Une autre vue du secteur depuis la ligne du TKE Collade:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3873](https://i.servimg.com/u/f27/18/99/84/91/dsc_3873.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3871](https://i.servimg.com/u/f27/18/99/84/91/dsc_3871.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_2446](https://i.servimg.com/u/f27/18/99/84/91/dsc_2446.jpg)
La Ligne

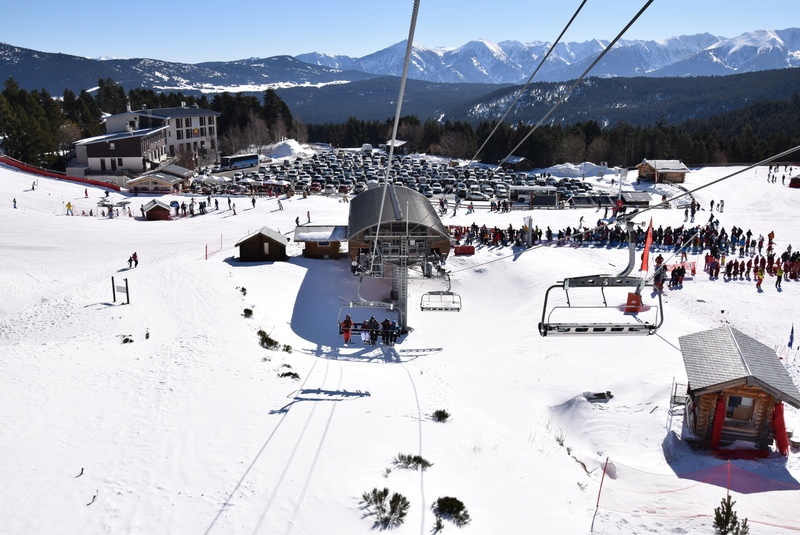

Le P1:![Télésiège débrayable 6 places (TSD6) Pla del Mir G1-tsd12](https://i.servimg.com/u/f58/18/99/84/91/g1-tsd12.jpg)
Le P2:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4631](https://i.servimg.com/u/f27/18/99/84/91/dsc_4631.jpg)
Le P3:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4632](https://i.servimg.com/u/f27/18/99/84/91/dsc_4632.jpg)
Le P4:
![Télésiège débrayable 6 places (TSD6) Pla del Mir P4-tsd11](https://i.servimg.com/u/f58/18/99/84/91/p4-tsd11.jpg)
Le P5:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4626](https://i.servimg.com/u/f27/18/99/84/91/dsc_4626.jpg)
Le P6:
![Télésiège débrayable 6 places (TSD6) Pla del Mir P6-tsd11](https://i.servimg.com/u/f58/18/99/84/91/p6-tsd11.jpg)
Le P7:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4627](https://i.servimg.com/u/f27/18/99/84/91/dsc_4627.jpg)
Le P8:
![Télésiège débrayable 6 places (TSD6) Pla del Mir P8-tsd11](https://i.servimg.com/u/f58/18/99/84/91/p8-tsd11.jpg)
Le P9:
![Télésiège débrayable 6 places (TSD6) Pla del Mir P9-tsd11](https://i.servimg.com/u/f58/18/99/84/91/p9-tsd11.jpg)
Ligne P9/P10:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Ligne-15](https://i.servimg.com/u/f58/18/99/84/91/ligne-15.jpg)

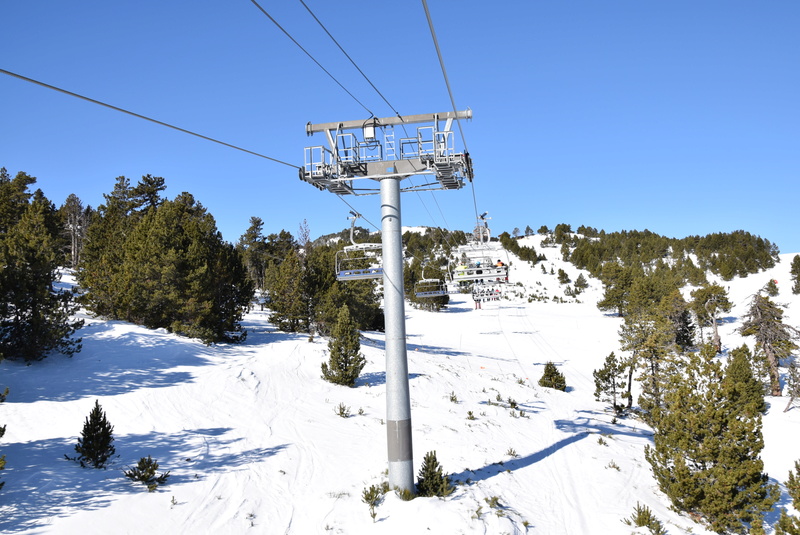

Le P10:
![Télésiège débrayable 6 places (TSD6) Pla del Mir P10-ts13](https://i.servimg.com/u/f58/18/99/84/91/p10-ts13.jpg)
Le P11:
![Télésiège débrayable 6 places (TSD6) Pla del Mir P11-ts13](https://i.servimg.com/u/f58/18/99/84/91/p11-ts13.jpg)
Le P12:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4630](https://i.servimg.com/u/f27/18/99/84/91/dsc_4630.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3869](https://i.servimg.com/u/f27/18/99/84/91/dsc_3869.jpg)
Le P13:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4625](https://i.servimg.com/u/f27/18/99/84/91/dsc_4625.jpg)

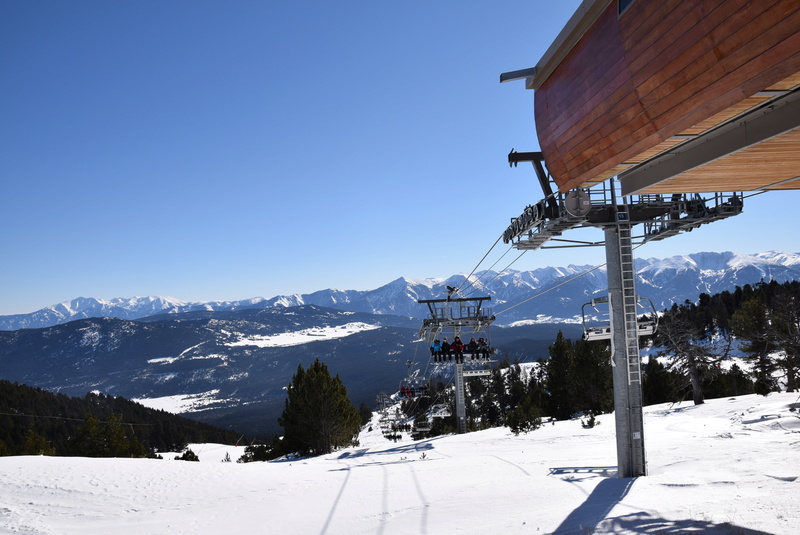

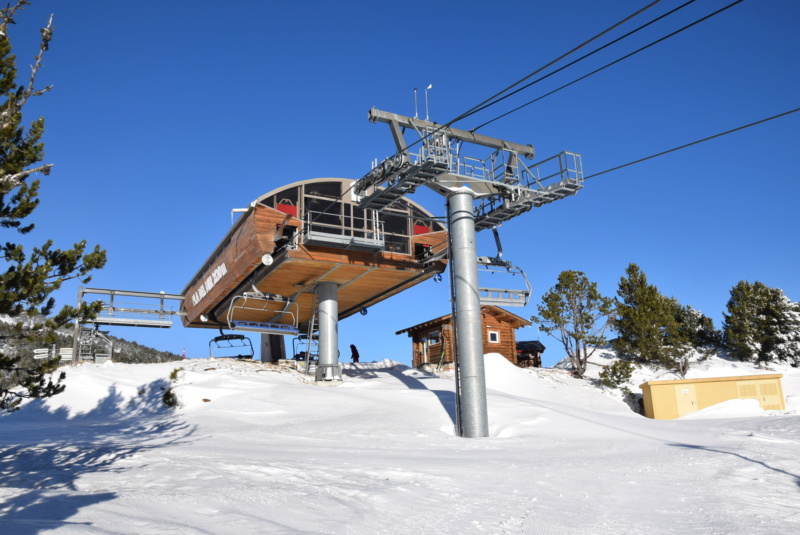

La gare amont
La G2 se site à 2019m d'altitude, proche de la G2 du TKD Fount. Cette gare amont effectue l'entrainement du câble (voir photos des moteurs ci-après) mais pas la tension de la ligne.![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3870](https://i.servimg.com/u/f27/18/99/84/91/dsc_3870.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3866](https://i.servimg.com/u/f27/18/99/84/91/dsc_3866.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Ligne-14](https://i.servimg.com/u/f58/18/99/84/91/ligne-14.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd19](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd19.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd26](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd26.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Pla210](https://i.servimg.com/u/f27/18/99/84/91/pla210.png)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Pla310](https://i.servimg.com/u/f27/18/99/84/91/pla310.png)
La machinerie en G2:

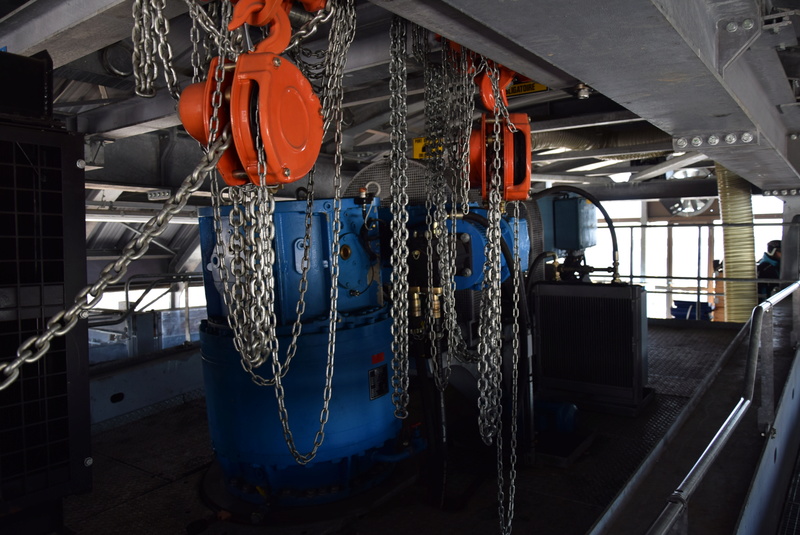

Moteur principal et réducteur:
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd14](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd14.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd20](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd20.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd12](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd12.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd21](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd21.jpg)
Le Moteur de secours (thermique):
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd10](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd10.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd22](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd22.jpg)
Armoire électrique en gare:
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd11](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd11.jpg)
Entrainement des sièges en gare:
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd13](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd13.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd15](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd15.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd17](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd17.jpg)
Les commandes:
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd23](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd23.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir G2-tsd18](https://i.servimg.com/u/f58/18/99/84/91/g2-tsd18.jpg)
Les sièges:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Siyges10](https://i.servimg.com/u/f58/18/99/84/91/siyges10.jpg)
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4629](https://i.servimg.com/u/f27/18/99/84/91/dsc_4629.jpg)
Les pinces:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Pince-10](https://i.servimg.com/u/f58/18/99/84/91/pince-10.jpg)
Les Pylônes 8 et 9:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_4628](https://i.servimg.com/u/f27/18/99/84/91/dsc_4628.jpg)

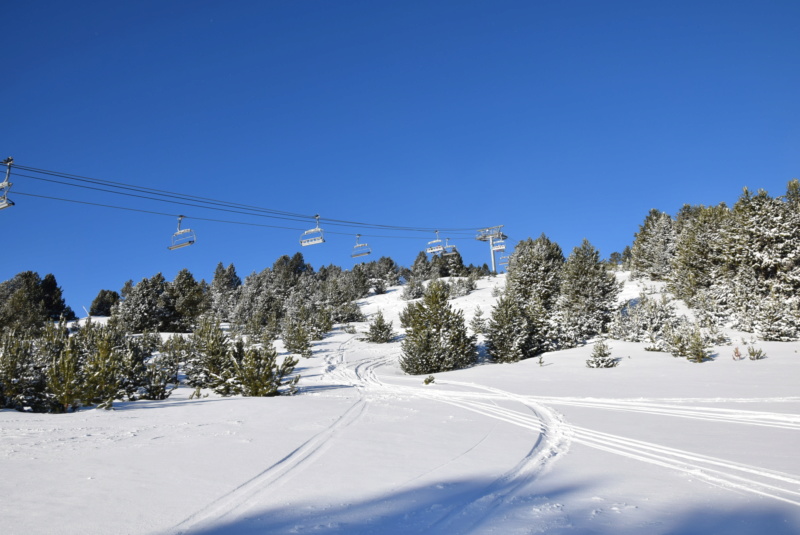

La ligne côté gare amont:
![Télésiège débrayable 6 places (TSD6) Pla del Mir Dsc_3868](https://i.servimg.com/u/f27/18/99/84/91/dsc_3868.jpg)
Remerciements:
Merci aux personnels de la station pour leur accueil et leur sympathie!
Reportage réalisé par Administrateur le 01/02/2020, prise des photos fin décembre 2019 et le 09/02/2017.
- PeyrafanTSF2 Forêt
- Messages : 55
Points : 65
Réputation : 19
Date d'inscription : 30/04/2019
Re: Télésiège débrayable 6 places (TSD6) Pla del Mir
Jeu 19 Mar 2020 - 18:15
- AdministrateurAdministrateur
- Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 3971
Points : 8283
Réputation : 297
Date d'inscription : 05/08/2014
Localisation : Toulouse
Re: Télésiège débrayable 6 places (TSD6) Pla del Mir
Jeu 19 Mar 2020 - 18:24
Ah il n'y avait pas encore le TSF Baliu non plus, donc ce TSF a créé un nouveau point d'accès au secteur de Pla del Mir qui n'existait pas à l'époque! On constate aussi que le petit TK sur la gauche (indicé "R") a été démonté et un tapis roulant le remplace aujourd'hui pour la piste débutants/luge, mais il monte moins haut dans la forêt.
Merci pour le plan![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Merci pour le plan
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
