Télécabine débrayable 10 places (TCD10) Orelle
Sam 29 Juil 2023 - 10:59
Télécabine débrayable 10 places (TCD10) Orelle
Doppelmayr - Orelle, Val Thorens (2021)
En 2015, suite à un éboulement qui a coupé la liaison routière entre Moutiers et les stations de Val Thorens et des Ménuires, plusieurs centaines de vacanciers se sont retrouvés coincés en altitude, cet incident a démontré l'utilité de remplacer l'ancienne TCD 3 Vallées Express et de concevoir un nouvel ascenseur valléen qui permettrait de rejoindre Val Thorens depuis Orelle.
Lors de la conception du projet, le choix d'une télécabine débrayable a été retenue face à d'autres types de RM tels que le funitel ou encore le TPH 3S. En effet, ces technologies nécessitaient de déplacer la gare aval, ce qui aurait contraint les exploitants à intégrer l'installation en tant que remontée mécanique urbaine, et à la soumettre à une réglementation différente. Ainsi, la STOR (société des téléphériques d"Orelle) et la SETAM (Société d'exploitation des téléphériques de Tarentaise Maurienne) ont fait le choix d'une TCD10 du constructeur autrichien Doppelmayr, équipé de ses dernières technologies. Au vue des caractéristiques techniques de l'appareil (vitesse de 7.0m/s, grand débit de 2 500p/h), l'appareil est équipé de la technologie D-Line qui est conçue pour des applications similaires.
![Télécabine débrayable 10 places (TCD10) Orelle Dsc_2010](https://i.servimg.com/u/f27/18/99/84/91/dsc_2010.png)
L'appareil est non seulement conçu pour jouer un rôle d'ascenseur valléen en créant une liaison entre la vallée et la station de ski, mais permet également une exploitation du domaine en mode 4 saisons, grâce à une ouverture estivale de cette nouvelle ligne de télécabines. Composé de deux tronçons indépendants, la télécabine Orelle - Val Thorens (Caron) permet de gravir un dénivelé de plus de 2 282m et une longueur horizontale de 7 127m. 120 cabines CWA OMEGA V acheminent les passagers confortablement, tout en offrant une large vue panoramique sur la chaine des alpes. La gare aval se situe à la même place que l'ancienne G1 de la TCD 3 Vallées Express. Suite au tronçon 1, les passagers arriveront à la gare intermédiaire, qui sera en réalité composé de deux gares indépendantes, ce qui permettra d'exploiter les appareils indépendamment. Cette G2 se trouve à Plan Bouchet, à environ 2350m d'altitude. Les skieurs devront cependant descendre de la cabine en fin de tronçon 1 pour se rendre vers la gare aval du tronçon 2 (pas de continuité des véhicules entre les deux sections).
![Télécabine débrayable 10 places (TCD10) Orelle Plan_o10](https://i.servimg.com/u/f27/18/99/84/91/plan_o10.png)
Plan: copyright (c) Kaliblue - Orelle Les 3 Vallées.
A noter que les véhicules sont stockés dans un garage, afin de les préserver des intempéries et de les préserver en dehors des périodes d'exploitation de la remontée mécanique. Le premier tronçon remplace l'ancienne télécabine 3 Vallées Express, tandis que la deuxième section réside dans la création d'une nouvelle ligne, qui permettra aussi de desservir des pistes de ski en hiver (Pistes Combe, Gentianes).
Caractéristiques techniques
Type d'installation: Télécabine débrayableAppareils: Télécabine Orelle & Orelle Caron
Constructeur:
![Télécabine débrayable 10 places (TCD10) Orelle 3976088682](https://forum.stationsdeski.net/users/1615/40/87/48/smiles/3976088682.png)
Capacité:: 10 places
Vitesse d'exploitation: 7.0m/s
Largeur de voie: 6.4m
Gamme de RM: D-Line
Type de véhicules: Cabines CWA Omega V
Altitude gare aval: 890m
Altitude gares intermédiaires (G2 et G3): 2352m
Altitude gare amont: 3177m
Tronçon 1:
Appareil: Télécabine débrayable Orelle
Longueur: 4 945m
Dénivelé: 1 462m
Débit: 2000p/h
Durée du trajet: 13 min 02
Diamètre câble: 64mm
Nombre de pylônes: 27
Nombre de cabines: 87
Puissance motorisation: 2 moteurs 1420kW
Total deux tronçons:
Longueur: 7 127m
Dénivelé: 2 282m
Durée du trajet: 19 min 32 (+ changement à la gare intermédiaire)
Nombre de pylônes: 43
Nombre de cabines: 120
Voici sans plus tarder quelques photos de l'appareil!
La gare aval
Située à 890m d'altitude, proche des parkings, elle permet l'embarquement des clients sur le premier tronçon:![Télécabine débrayable 10 places (TCD10) Orelle 26997810](https://i.servimg.com/u/f27/18/99/84/91/26997810.jpg)
Vue sous la gare:
![Télécabine débrayable 10 places (TCD10) Orelle 26557210](https://i.servimg.com/u/f27/18/99/84/91/26557210.jpg)

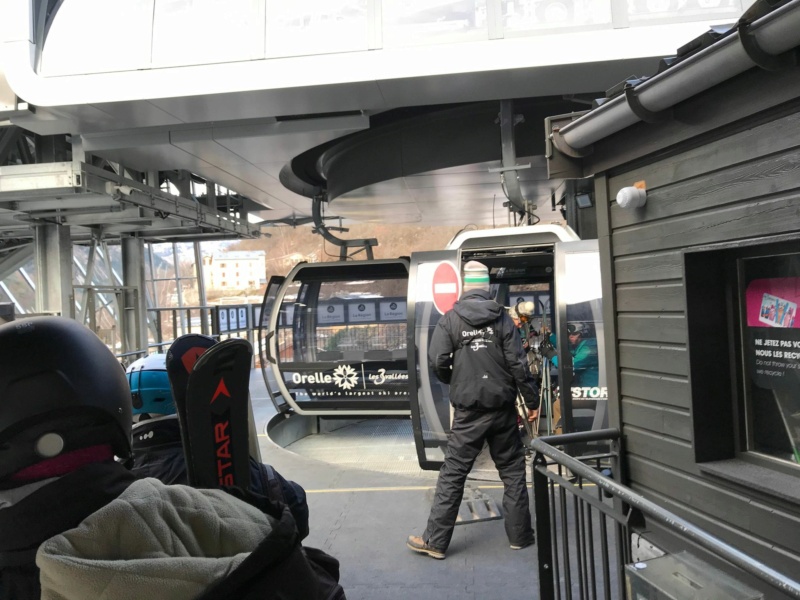

L'embarquement des clients:
![Télécabine débrayable 10 places (TCD10) Orelle 26973110](https://i.servimg.com/u/f27/18/99/84/91/26973110.jpg)
Une cabine dans le contour en G1:
![Télécabine débrayable 10 places (TCD10) Orelle 26996710](https://i.servimg.com/u/f27/18/99/84/91/26996710.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle 26785810](https://i.servimg.com/u/f27/18/99/84/91/26785810.jpg)
La ligne:
![Télécabine débrayable 10 places (TCD10) Orelle 26705310](https://i.servimg.com/u/f27/18/99/84/91/26705310.jpg)

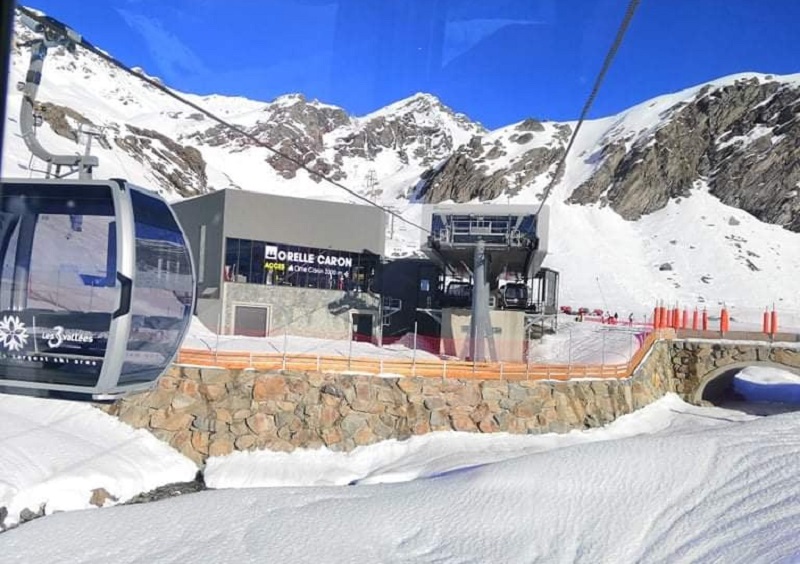

La partie finale de la ligne:
![Télécabine débrayable 10 places (TCD10) Orelle Dsc11629](https://i.servimg.com/u/f27/18/99/84/91/dsc11629.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle 26976210](https://i.servimg.com/u/f27/18/99/84/91/26976210.jpg)
Photo: Adrien B
Le pylône 27 du tronçon 1:
![Télécabine débrayable 10 places (TCD10) Orelle 27010310](https://i.servimg.com/u/f27/18/99/84/91/27010310.jpg)
La gare intermédiaire
Arrivée en gare:![Télécabine débrayable 10 places (TCD10) Orelle 26969410](https://i.servimg.com/u/f27/18/99/84/91/26969410.jpg)
Zone de transition entre la G2 et la G3:
![Télécabine débrayable 10 places (TCD10) Orelle 26933610](https://i.servimg.com/u/f27/18/99/84/91/26933610.jpg)
Reportage réalisé par Admin le 05/01/2022. Prise des photos début janvier 2022 par Anthony S, un grand merci à lui!
![Télécabine débrayable 10 places (TCD10) Orelle Icon_biggrin](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Photos: (c) Anthony S, et Adrien B.
agen222 et Cime Caron aiment ce message
- Cime CaronTSD6 Flocons
- Stations fréquentées : Val Thorens, Orelle, Les 2 Alpes, L'Alpe d'Huez, Auris en Oisans, Les Rousses, Les Plans d'Hotonnes et Terre Ronde
Messages : 282
Points : 348
Réputation : 16
Date de naissance : 29/09/2009
Date d'inscription : 07/08/2023
Age : 14
Localisation : France
Re: Télécabine débrayable 10 places (TCD10) Orelle
Jeu 4 Juil 2024 - 11:42
Merci à administrateur pour ce reportage. J'ajoute quelques photos de l'installation.
Elle est située à 900m, au niveau de la place du hameau de Francoz.
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_110](https://i.servimg.com/u/f59/20/51/59/73/o_g1_110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_210](https://i.servimg.com/u/f59/20/51/59/73/o_g1_210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_310](https://i.servimg.com/u/f59/20/51/59/73/o_g1_310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_410](https://i.servimg.com/u/f59/20/51/59/73/o_g1_410.jpg)
L'entrée du garage :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g10](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g10.jpg)
Quelques cabines sont à l'intérieur :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g11](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g11.jpg)
Lors du rangement le soir :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g13](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g13.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g14](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g14.jpg)
Excusez-moi du sens de l'image
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g12](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g12.jpg)
La ligne est composé de 27 pylônes numérotés de 1 à 27.
![Télécabine débrayable 10 places (TCD10) Orelle O_110](https://i.servimg.com/u/f59/20/51/59/73/o_110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_210](https://i.servimg.com/u/f59/20/51/59/73/o_210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_310](https://i.servimg.com/u/f59/20/51/59/73/o_310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_411](https://i.servimg.com/u/f59/20/51/59/73/o_411.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_511](https://i.servimg.com/u/f59/20/51/59/73/o_511.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_611](https://i.servimg.com/u/f59/20/51/59/73/o_611.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_710](https://i.servimg.com/u/f59/20/51/59/73/o_710.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_810](https://i.servimg.com/u/f59/20/51/59/73/o_810.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_910](https://i.servimg.com/u/f59/20/51/59/73/o_910.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1010](https://i.servimg.com/u/f59/20/51/59/73/o_1010.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1110](https://i.servimg.com/u/f59/20/51/59/73/o_1110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1210](https://i.servimg.com/u/f59/20/51/59/73/o_1210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1310](https://i.servimg.com/u/f59/20/51/59/73/o_1310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1410](https://i.servimg.com/u/f59/20/51/59/73/o_1410.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1510](https://i.servimg.com/u/f59/20/51/59/73/o_1510.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1610](https://i.servimg.com/u/f59/20/51/59/73/o_1610.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1710](https://i.servimg.com/u/f59/20/51/59/73/o_1710.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1810](https://i.servimg.com/u/f59/20/51/59/73/o_1810.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1910](https://i.servimg.com/u/f59/20/51/59/73/o_1910.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2010](https://i.servimg.com/u/f59/20/51/59/73/o_2010.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2110](https://i.servimg.com/u/f59/20/51/59/73/o_2110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2210](https://i.servimg.com/u/f59/20/51/59/73/o_2210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2310](https://i.servimg.com/u/f59/20/51/59/73/o_2310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2410](https://i.servimg.com/u/f59/20/51/59/73/o_2410.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2510](https://i.servimg.com/u/f59/20/51/59/73/o_2510.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2610](https://i.servimg.com/u/f59/20/51/59/73/o_2610.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2710](https://i.servimg.com/u/f59/20/51/59/73/o_2710.jpg)
Elle est située sur le front de neige d'Orelle à 2350m au niveau de la gare 2 de la télécorde tourbière et de la gare 1 des TSD6 peyron, rosaël et de la gare 3 du deuxième tronçon, Orelle-Caron
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_110](https://i.servimg.com/u/f59/20/51/59/73/o_g2_110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_210](https://i.servimg.com/u/f59/20/51/59/73/o_g2_210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_310](https://i.servimg.com/u/f59/20/51/59/73/o_g2_310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_410](https://i.servimg.com/u/f59/20/51/59/73/o_g2_410.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_510](https://i.servimg.com/u/f59/20/51/59/73/o_g2_510.jpg)
Ce sont des cabines OMEGA V 10 places de CWA
![Télécabine débrayable 10 places (TCD10) Orelle O_cabi10](https://i.servimg.com/u/f59/20/51/59/73/o_cabi10.jpg)
Les racks pour les skis.
![Télécabine débrayable 10 places (TCD10) Orelle O_rack10](https://i.servimg.com/u/f59/20/51/59/73/o_rack10.jpg)
La G3, gare aval du tronçon 2, Orelle-Caron :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_o10](https://i.servimg.com/u/f59/20/51/59/73/o_g1_o10.jpg)
La ligne vue de l'aval
![Télécabine débrayable 10 places (TCD10) Orelle O_lign11](https://i.servimg.com/u/f59/20/51/59/73/o_lign11.jpg)
À noter que les cabines numérotées de 1 à 5 disposent de prises de chargement USB !
Merci d'avoir lu ce reportage et à bientôt !
Prise de photos le 25/02/2024 par Cime Caron
Reportage le 4/07/2024 par Cime Caron
La gare aval
Elle est située à 900m, au niveau de la place du hameau de Francoz.
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_110](https://i.servimg.com/u/f59/20/51/59/73/o_g1_110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_210](https://i.servimg.com/u/f59/20/51/59/73/o_g1_210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_310](https://i.servimg.com/u/f59/20/51/59/73/o_g1_310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_410](https://i.servimg.com/u/f59/20/51/59/73/o_g1_410.jpg)
Le garage pour les véhicules
L'entrée du garage :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g10](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g10.jpg)
Quelques cabines sont à l'intérieur :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g11](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g11.jpg)
Lors du rangement le soir :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g13](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g13.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g14](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g14.jpg)
Excusez-moi du sens de l'image
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_g12](https://i.servimg.com/u/f59/20/51/59/73/o_g1_g12.jpg)
La ligne
La ligne est composé de 27 pylônes numérotés de 1 à 27.
![Télécabine débrayable 10 places (TCD10) Orelle O_110](https://i.servimg.com/u/f59/20/51/59/73/o_110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_210](https://i.servimg.com/u/f59/20/51/59/73/o_210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_310](https://i.servimg.com/u/f59/20/51/59/73/o_310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_411](https://i.servimg.com/u/f59/20/51/59/73/o_411.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_511](https://i.servimg.com/u/f59/20/51/59/73/o_511.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_611](https://i.servimg.com/u/f59/20/51/59/73/o_611.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_710](https://i.servimg.com/u/f59/20/51/59/73/o_710.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_810](https://i.servimg.com/u/f59/20/51/59/73/o_810.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_910](https://i.servimg.com/u/f59/20/51/59/73/o_910.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1010](https://i.servimg.com/u/f59/20/51/59/73/o_1010.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1110](https://i.servimg.com/u/f59/20/51/59/73/o_1110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1210](https://i.servimg.com/u/f59/20/51/59/73/o_1210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1310](https://i.servimg.com/u/f59/20/51/59/73/o_1310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1410](https://i.servimg.com/u/f59/20/51/59/73/o_1410.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1510](https://i.servimg.com/u/f59/20/51/59/73/o_1510.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1610](https://i.servimg.com/u/f59/20/51/59/73/o_1610.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1710](https://i.servimg.com/u/f59/20/51/59/73/o_1710.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1810](https://i.servimg.com/u/f59/20/51/59/73/o_1810.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_1910](https://i.servimg.com/u/f59/20/51/59/73/o_1910.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2010](https://i.servimg.com/u/f59/20/51/59/73/o_2010.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2110](https://i.servimg.com/u/f59/20/51/59/73/o_2110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2210](https://i.servimg.com/u/f59/20/51/59/73/o_2210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2310](https://i.servimg.com/u/f59/20/51/59/73/o_2310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2410](https://i.servimg.com/u/f59/20/51/59/73/o_2410.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2510](https://i.servimg.com/u/f59/20/51/59/73/o_2510.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2610](https://i.servimg.com/u/f59/20/51/59/73/o_2610.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_2710](https://i.servimg.com/u/f59/20/51/59/73/o_2710.jpg)
La gare amont
Elle est située sur le front de neige d'Orelle à 2350m au niveau de la gare 2 de la télécorde tourbière et de la gare 1 des TSD6 peyron, rosaël et de la gare 3 du deuxième tronçon, Orelle-Caron
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_110](https://i.servimg.com/u/f59/20/51/59/73/o_g2_110.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_210](https://i.servimg.com/u/f59/20/51/59/73/o_g2_210.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_310](https://i.servimg.com/u/f59/20/51/59/73/o_g2_310.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_410](https://i.servimg.com/u/f59/20/51/59/73/o_g2_410.jpg)
![Télécabine débrayable 10 places (TCD10) Orelle O_g2_510](https://i.servimg.com/u/f59/20/51/59/73/o_g2_510.jpg)
Les cabines
Ce sont des cabines OMEGA V 10 places de CWA
![Télécabine débrayable 10 places (TCD10) Orelle O_cabi10](https://i.servimg.com/u/f59/20/51/59/73/o_cabi10.jpg)
Les racks pour les skis.
![Télécabine débrayable 10 places (TCD10) Orelle O_rack10](https://i.servimg.com/u/f59/20/51/59/73/o_rack10.jpg)
Quelques photos
La G3, gare aval du tronçon 2, Orelle-Caron :
![Télécabine débrayable 10 places (TCD10) Orelle O_g1_o10](https://i.servimg.com/u/f59/20/51/59/73/o_g1_o10.jpg)
La ligne vue de l'aval
![Télécabine débrayable 10 places (TCD10) Orelle O_lign11](https://i.servimg.com/u/f59/20/51/59/73/o_lign11.jpg)
À noter que les cabines numérotées de 1 à 5 disposent de prises de chargement USB !
Merci d'avoir lu ce reportage et à bientôt !
Prise de photos le 25/02/2024 par Cime Caron
Reportage le 4/07/2024 par Cime Caron
