Re: Télésiège débrayable 6 places (TSD6) Mont Corbier
Lun 2 Jan 2023 - 16:40
Télésiège débrayable 6 places (TSD6) Mont Corbier
Bartholet - 2018
4ème plus grand domaine skiable relié de France et 7ème d'Europe, les Sybelles s'étendent sur 6 stations accueillantes et à taille humaine. Depuis sa création en 2003, le domaine savoyard s’inscrit dans une démarche écoresponsable où le Tourisme se conjugue harmonieusement avec l’environnement, les hommes et l’agriculture de montagne encore très présents. Domaine de prédilection des familles, des amoureux de grand ski panoramique ou encore de vacances à la cool, chacun y trouvera son bonheur sur les pistes.
Le charme de ce regroupement est de proposer de belles pistes et de sympathiques villages avec de nombreux chalets typiques, accessibles pour la plupart directement depuis les pistes! Cette ambiance type montagnarde se retrouve particulièrement dans les stations de La Toussuire, St Sorlin & St Jean d'Arves ou encore à St Colomban des Villards et aux Bottières. Au centre du domaine en forme d'étoile, vous pourrez également relier facilement le Corbier, qui propose une offre d'hébergements plus vaste.
Le domaine se différencie également par sa volonté de se moderniser constamment, avec des investissements importants chaque saison sur les pistes, et de proposer des remontées mécaniques à la pointe de la technologie.
Grâce à cette multitude de villages et de pistes, les Sybelles proposent une grande variété d'ambiances et de paysages afin de séduire tous types de skieurs, des plus avertis jusqu'aux novices.
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_8731](https://i.servimg.com/u/f27/18/99/84/91/dsc_8731.jpg)
Au cœur du grand domaine skiable des Sybelles et de ses 310km de pistes, la station du Corbier propose un domaine varié, qui séduira petits et grands, avec des pistes débutants et des pistes difficiles pour les habitués. Le Corbier se situe au centre des Sybelles, permettant ainsi de profiter au maximum de toutes les pistes. Côté station, le centre piétonnier et la galerie souterraine abritent de nombreux commerces et restaurants, qui permettront de passer un agréable séjour. Enfin, le Corbier propose également une offre variée en vie nocturne et après ski (bars, discothèques, activités...).
Construit par Bartholet en 2018, le télésiège débrayable du Mont Corbier se situe dans la station du Corbier, au cœur du domaine skiable des Sybelles (La Toussuire, St Jean d'Arves Les Bottières, St Colomban des Villards et St Sorlin d'Arves). Cet appareil fait partie des axes majeurs de la station du Corbier, car il dessert une grande partie des pistes de la station, notamment des pistes bleues, rouges et noires, donc destinées à un public plutôt expérimenté. Sa ligne est équipée de 15 pylônes, pour une longueur de 1754m et un dénivelé de 571m. La particularité de cette installation est d'être le premier appareil Bartholet au monde à disposer d'un moteur "Direct Drive", c'est à dire à entrainement direct. Il s'agit d'une technologie de moteurs qui entrainent directement la poulie motrice, sans avoir besoin de réducteurs, limitant ainsi grandement l'usure des composants, et les dépenses.
Le TSD6 Mont Corbier permet de desservir les pistes suivantes:
- Chardon (noire)
- Jonquilles (noire)
- Combe (rouge)
- Chamois (rouge)
- Racourts (bleue)
- La Noire (noire)
- De nombreuses pistes indirectement: Liaison Plan de la Guerre (verte), Frite (rouge), Pirouette (bleue)...

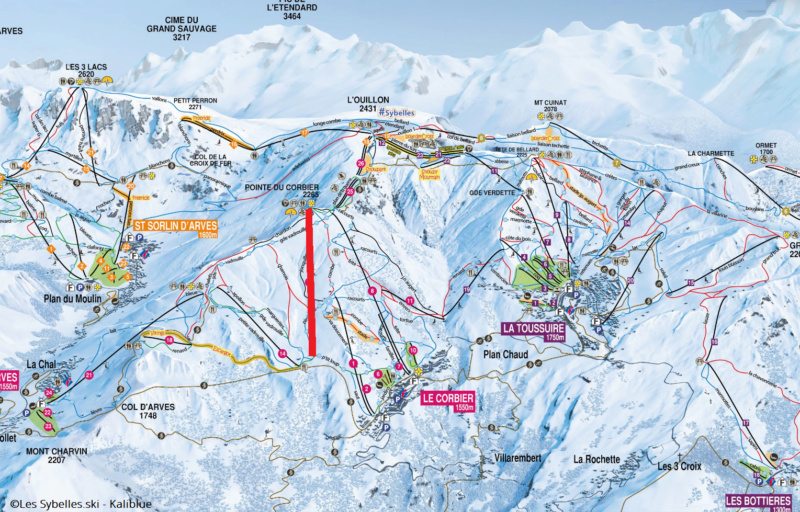

Situation de l'installation sur le plan des pistes:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Corbie10](https://i.servimg.com/u/f27/18/99/84/91/corbie10.png)
Plan: (c) Les sybelles.ski - Kaliblue
Caractéristiques techniques:
Appareil: Télésiège du Mont Corbier
Type d'installation: Télésiège débrayable (TSD)
Capacité: 6 places
Constructeur:
![Télésiège débrayable 6 places (TSD6) Mont Corbier 2982372953](https://forum.stationsdeski.net/users/1615/40/87/48/smiles/2982372953.png)
Année de construction: 2018
Longueur: 1754m
Dénivelé: 571m
Vitesse: 6.00m/s
Débit: 3000p/h
Pente moyenne: 34.69%
Pente max: 67.50%
Emplacement motrice: Amont
Emplacement tension: Aval
Exploitation: Hiver
Exploitant: SATVAC - Domaine skiable du Corbier
Nombre de pylônes: 15
- Pylônes compression: 1
- Pylônes support: 11
- Pylônes support/compression: 3
Type motorisation: Direct Drive
Altitude gare aval: 1695m
altitude gare amont: 2266m
Nombre de véhicules en service: 86 + 1 chariot de service
Tension: Hydraulique (2 vérins)
Véhicules: Sièges Arceau coudé Bartholet
Masse à vide: 562kg
Pinces: Débrayables à 2 positions (Pinces K3)

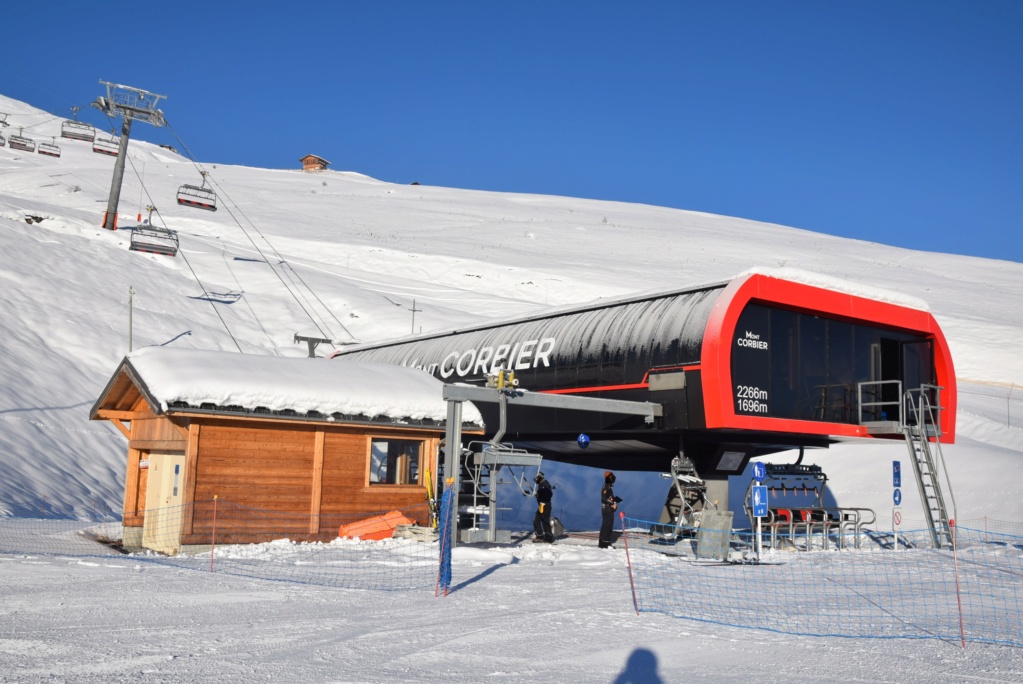

La gare aval
La G1 assure l'embarquement des skieurs et la tension de la ligne, grâce à deux vérins hydrauliques. Elle est située à 1754m d'altitude et dispose d'une voie de garage afin de stocker le véhicule de service en sortie de contour de gare.![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9233](https://i.servimg.com/u/f27/18/99/84/91/dsc_9233.jpg)
La G1 et la ligne en arrière plan:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9234](https://i.servimg.com/u/f27/18/99/84/91/dsc_9234.jpg)

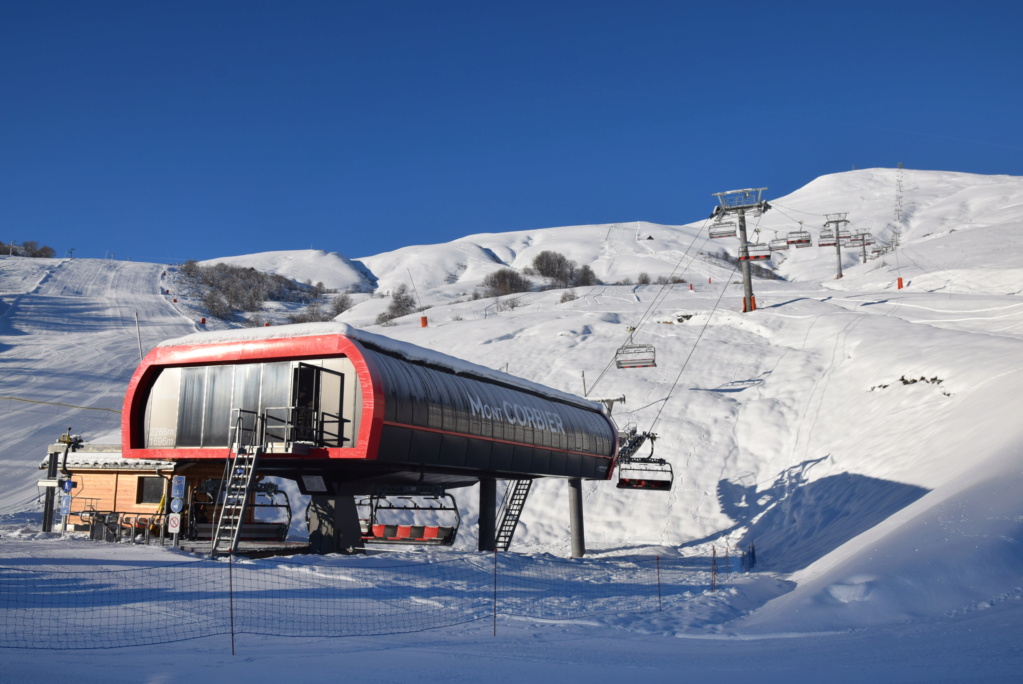

L'embarquement:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9236](https://i.servimg.com/u/f27/18/99/84/91/dsc_9236.jpg)
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9235](https://i.servimg.com/u/f27/18/99/84/91/dsc_9235.jpg)
La Ligne
Longue de 1754m, elle dispose de 15 pylônes dont 11 supports et 3 supports/compression.Le Pylône 1:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9237](https://i.servimg.com/u/f27/18/99/84/91/dsc_9237.jpg)
Le Pylône 2:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9238](https://i.servimg.com/u/f27/18/99/84/91/dsc_9238.jpg)
Le Pylône 3:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9239](https://i.servimg.com/u/f27/18/99/84/91/dsc_9239.jpg)
Le Pylône 4:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9240](https://i.servimg.com/u/f27/18/99/84/91/dsc_9240.jpg)

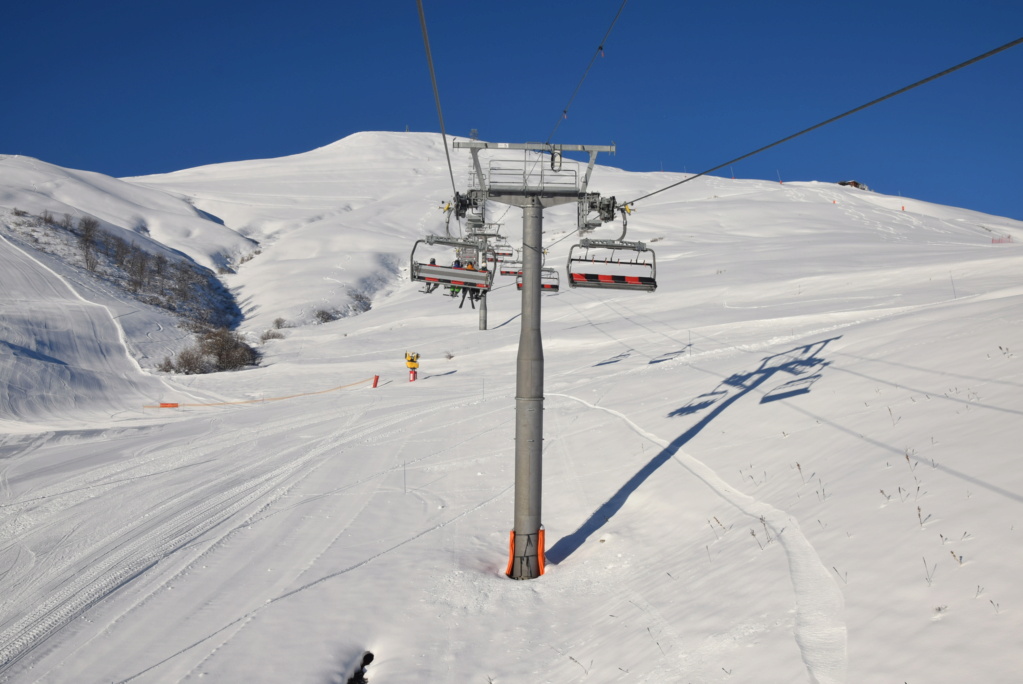

Le Pylône 5:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9241](https://i.servimg.com/u/f27/18/99/84/91/dsc_9241.jpg)
Le Pylône 6:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9244](https://i.servimg.com/u/f27/18/99/84/91/dsc_9244.jpg)
Le Pylône 7:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9242](https://i.servimg.com/u/f27/18/99/84/91/dsc_9242.jpg)
Le Pylône 8:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9243](https://i.servimg.com/u/f27/18/99/84/91/dsc_9243.jpg)
Le Pylône 9:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9245](https://i.servimg.com/u/f27/18/99/84/91/dsc_9245.jpg)
Le Pylône 10:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9246](https://i.servimg.com/u/f27/18/99/84/91/dsc_9246.jpg)

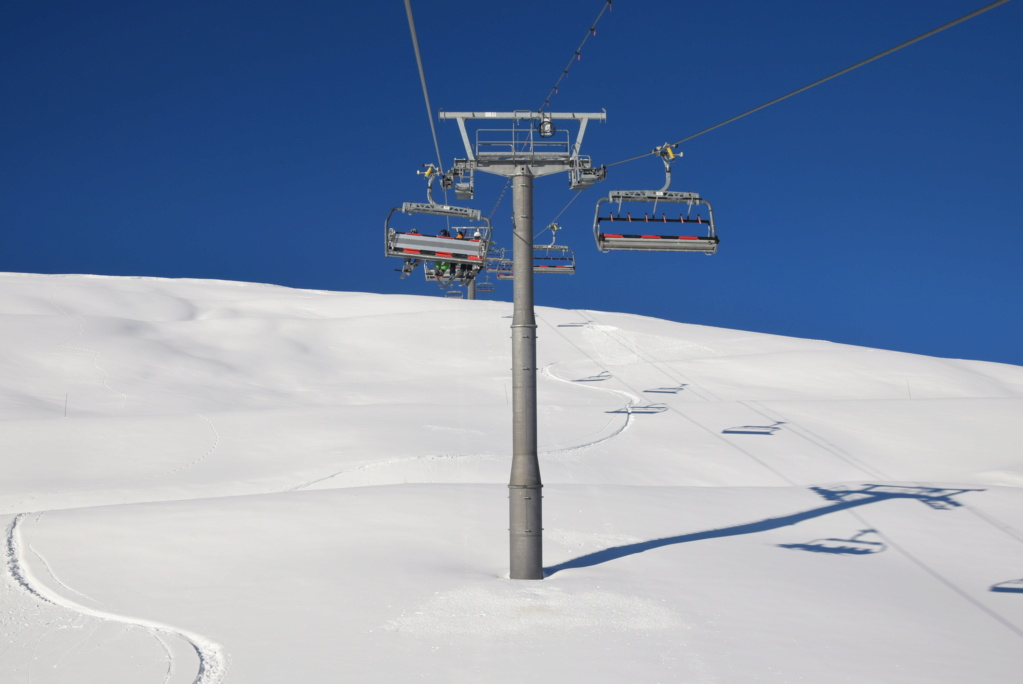

Le Pylône 11:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9247](https://i.servimg.com/u/f27/18/99/84/91/dsc_9247.jpg)

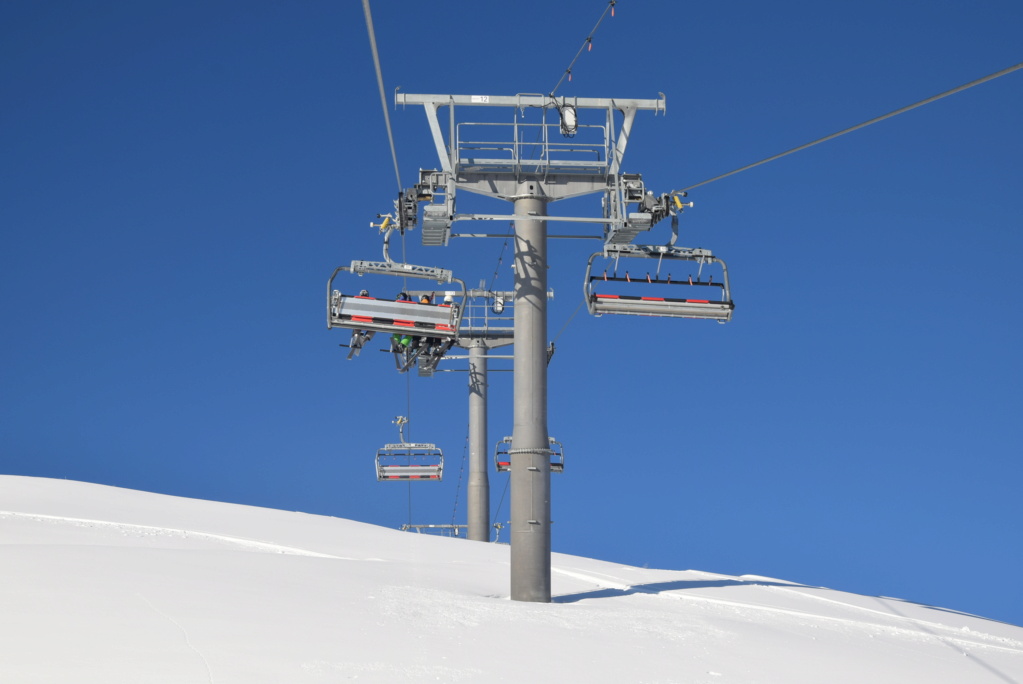

Le Pylône 12:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9250](https://i.servimg.com/u/f27/18/99/84/91/dsc_9250.jpg)
Le Pylône 13:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9248](https://i.servimg.com/u/f27/18/99/84/91/dsc_9248.jpg)
Le Pylône 14:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9249](https://i.servimg.com/u/f27/18/99/84/91/dsc_9249.jpg)
Le Pylône 15:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9252](https://i.servimg.com/u/f27/18/99/84/91/dsc_9252.jpg)
La gare amont
La G2 est la gare motrice de l'appareil, c'est à dire qu'elle assure l'entrainement du câble grâce à un moteur. Ce moteur est le premier Direct Drive installé par Bartholet dans le monde: il s'agit d'une technologie de moteurs qui entrainent directement la poulie motrice, sans avoir besoin de réducteurs, limitant ainsi grandement l'usure des composants, et les dépenses. On ne retrouve pas comme sur les installations classiques, de réducteur ou d'arbre de transmission, car cet entrainement nouvelle génération n'en a pas besoin. Cette gare amont se situe à 2266m.![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9253](https://i.servimg.com/u/f27/18/99/84/91/dsc_9253.jpg)
Vue de la gare motrice depuis le TSD Sybelles Express:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9256](https://i.servimg.com/u/f27/18/99/84/91/dsc_9256.jpg)
La G2 et le pylône 15:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9255](https://i.servimg.com/u/f27/18/99/84/91/dsc_9255.jpg)
La gare amont:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_8731](https://i.servimg.com/u/f27/18/99/84/91/dsc_8731.jpg)
Débarquement des skieurs:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9254](https://i.servimg.com/u/f27/18/99/84/91/dsc_9254.jpg)
Arrivée en gare:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9251](https://i.servimg.com/u/f27/18/99/84/91/dsc_9251.jpg)
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9257](https://i.servimg.com/u/f27/18/99/84/91/dsc_9257.jpg)
Machinerie:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Fg_19024](https://i.servimg.com/u/f27/18/99/84/91/fg_19024.jpg)
Moteur à entrainement direct, premier Direct Drive Bartholet installé dans le monde:
![Télésiège débrayable 6 places (TSD6) Mont Corbier Fg_19025](https://i.servimg.com/u/f27/18/99/84/91/fg_19025.jpg)

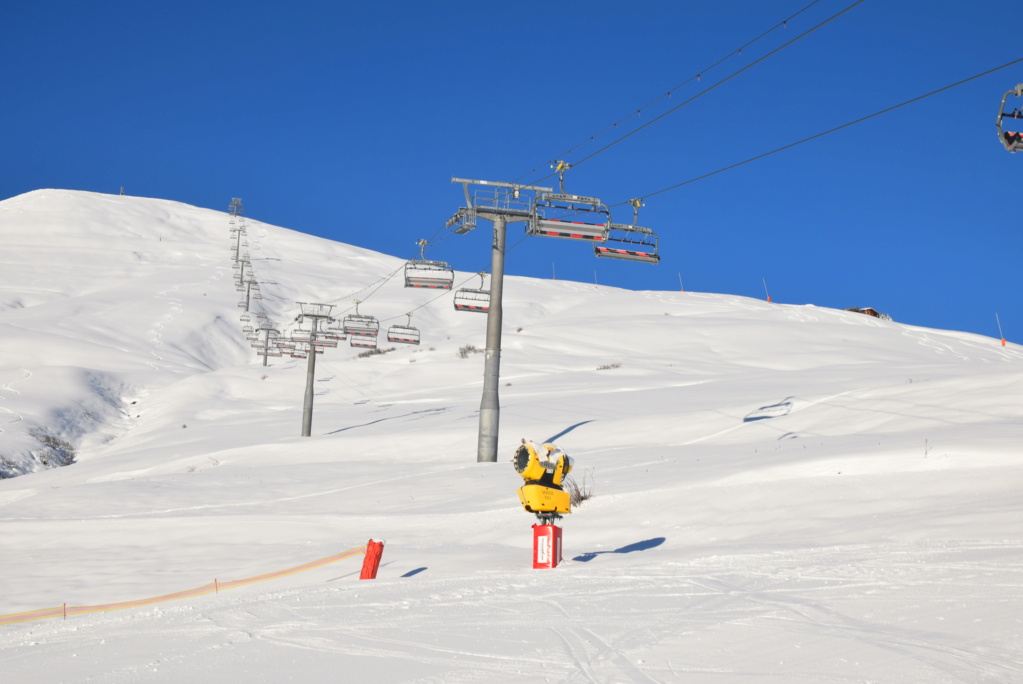

Et pour finir ce reportage, voila quelques photos de la ligne!
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9258](https://i.servimg.com/u/f27/18/99/84/91/dsc_9258.jpg)
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9260](https://i.servimg.com/u/f27/18/99/84/91/dsc_9260.jpg)
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9261](https://i.servimg.com/u/f27/18/99/84/91/dsc_9261.jpg)
![Télésiège débrayable 6 places (TSD6) Mont Corbier Dsc_9259](https://i.servimg.com/u/f27/18/99/84/91/dsc_9259.jpg)
Reportage réalisé par Administrateur le 01/01/2023.
Photos machinerie: copyright (c)Bartholet.
