RM Hiver Télésiège débrayable 6 places (TSD6) Léchère

le Ven 3 Avr 2020 - 17:56
Réputation du message : 100% (1 vote)
Télésiège débrayable 6 places (TSD6) Léchère
Bartholet / LST - 2019

Construit par Bartholet en 2019, le télésiège débrayable de la Léchère s'inscrit dans un projet de remplacement de l'ancien télésiège fixe 3 places du même nom, et d'augmentation du débit de skieurs en direction de la Suisse. Se projet s'est articulé autour du démontage de l'ancien télésiège fixe, et de la construction de deux télésièges débrayables 6 places: TSD6 Léchère, et TSD6 Cases, construit également en 2019 par Leitner.
La liaison avec les pistes côté Suisse par le télésiège débrayable 4 places Mossettes étant victime de son succès, la SERMA, qui exploite le domaine skiable d'Avoriaz, a décidé de construire un nouveau télésiège 6 places pour doubler le débit de l'ancien télésiège 4 places des Mossettes. Par la même occasion, la SERMA a souhaité remplacer le TSF3 Léchère par un appareil débrayable, beaucoup plus performant, dont la construction avait été confiée à LST, qui s'est rallié au constructeur Suisse Bartholet.

Télésiège débrayable 6 places (TSD6) Léchère Avoria14

La construction du télésiège débrayable de la Léchère s'est en réalité déroulé sur deux étés, avec une première phase menée en 2018 pour le génie civil, puis la construction de l'installation en 2019. Cet appareil est le fruit de la nouvelle collaboration entre le français LST et le Suisse Bartholet, qui ont depuis fusionnés afin de proposer une gamme plus large d'appareils.
La gare aval de ce nouveau télésiège se situe à seulement 80m de l'ancienne G1 du TSF3 Léchère, et la gare amont se trouve au dessus de la G1 du nouveau télésiège des Cases. La ligne est relativement peu pentue, car elle enregistre une pente moyenne de seulement 13.65%, terrain idéal pour les débutants, qui profitent d'une vaste zone et d'une grande piste verte proche de la ligne du TSD6.
Côté technique, le télésiège de la Léchère dispose d'une capacité de 6 places par sièges, afin d'offrir un débit de 2587 personnes transportées par heure, sur une longueur de 1743m.

Avoriaz
La station d'Avoriaz fait partie d'un des plus grands domaines du monde avec ses 12 stations franco-suisses; 650 kilomètres de pistes; 195 remontées mécaniques; 267 pistes balisées; 243 kilomètres de pistes de ski de fond; 9 snowparks; 400 chalets d'alpage et 1200 moniteurs: les Portes du soleil.

Cette station à été construite de toute pièce à partir d'un alpage déserté sur la commune de Morzine. Celui-ci a pour l'occasion été renommée Morzine-Avoriaz, et aujourd'hui, Avoriaz fait partie des domaines skiables les plus populaires de France.
Le village culmine à 1800m d'altitude, et le sommet de la station à presque 2500m, ce qui lui permet d'être très bien enneigée.

Avoriaz est une station qui investie énormément, permettant ainsi d'offrir un domaine de qualité, idéal pour les débutants, familles, skieurs moyens et expérimentés avec des possibilités de hors-pistes importants.

Situation de l'appareil sur le plan des pistes d'Avoriaz:
Télésiège débrayable 6 places (TSD6) Léchère Prinot13
Plan: (c) Avoriaz - Kaliblue

Caractéristiques techniques

Appareil: Télésiège de la Léchère
Exploitant: SERMA - Domaine skiable d'Avoriaz
Année de construction: 2019
Constructeur principal:
bartholet
Longueur: 1743m
Dénivelé: 235m
Vitesse: 5.5m/s
Débit: 2587p/h
Capacité: 6 places
Pente moyenne: 13.65%
Pente max: 54.30%
Exploitation: Hiver
Altitude gare aval: 1497m
Altitude gare amont: 1732m
Emplacement gare motrice: Amont
Emplacement gare tension: Aval
Type tension: Hydraulique (2 vérins)
Nombre de pylônes: 16

Câble: Porteur tracteur
Fabricant câble: TEUFELBERGER
Masse linéique: 7.34kg
Pas de toronage: 116mm
Pas de câblage: 338mm
Composition: 7 x 26 fils
Diamètre: 46mm

Autre constructeur intervenant sur l'appareil (fûts de pylône):
Télésiège débrayable 6 places (TSD6) Léchère 3970884924
Véhicules: Sièges 6 places à Arceau coudé
Constructeur: Bartholet
Masse à vide: 550kg
Nombre de véhicules en service: 84
Dossiers: Ajourés
Sièges: Vert et noir
Pinces: Débrayables à 2 positions

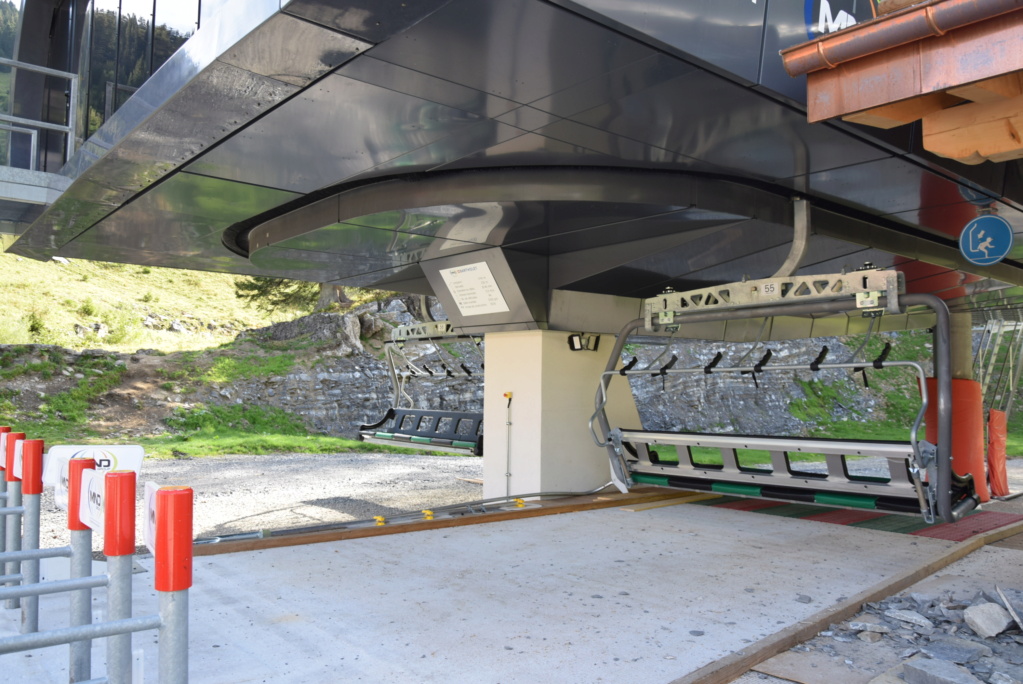

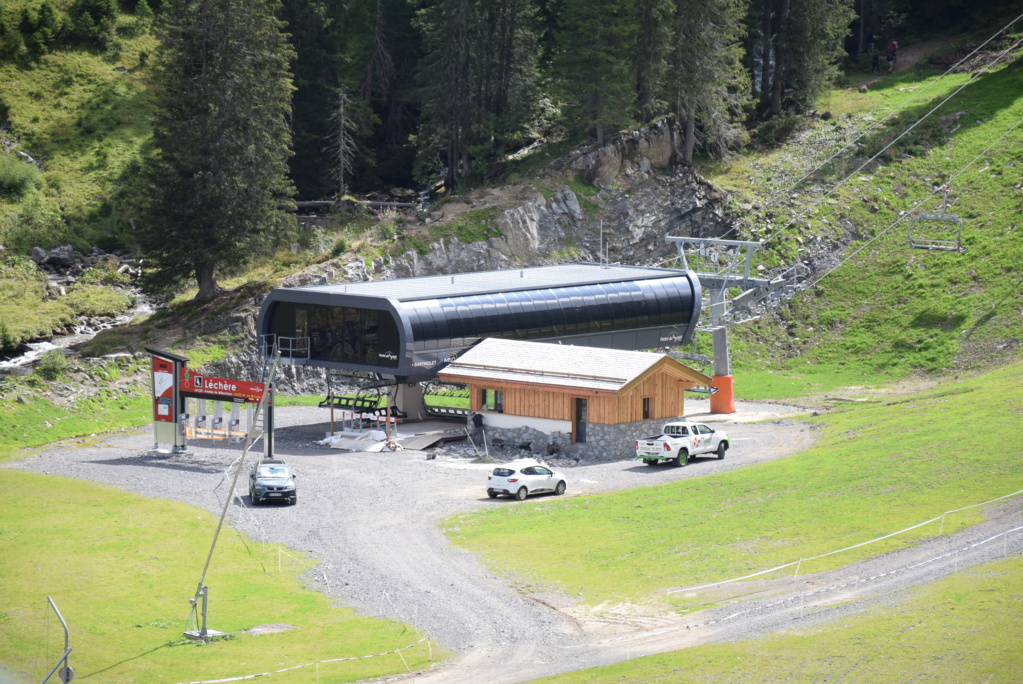

La gare aval

Elle permet l'embarquement des skieurs et la tension de la ligne grâce à deux vérins hydrauliques.

Télésiège débrayable 6 places (TSD6) Léchère G1-ts131

Télésiège débrayable 6 places (TSD6) Léchère G1-ts142

Télésiège débrayable 6 places (TSD6) Léchère G1-ts140

Télésiège débrayable 6 places (TSD6) Léchère G1-ts141

Télésiège débrayable 6 places (TSD6) Léchère G1-ts132


Télésiège débrayable 6 places (TSD6) Léchère G1-ts139

Télésiège débrayable 6 places (TSD6) Léchère G1-ts136

Télésiège débrayable 6 places (TSD6) Léchère G1-ts133

Télésiège débrayable 6 places (TSD6) Léchère G1-ts137

Télésiège débrayable 6 places (TSD6) Léchère G1-ts138

Télésiège débrayable 6 places (TSD6) Léchère G1-ts134

Télésiège débrayable 6 places (TSD6) Léchère G1-ts135





La Ligne

Elle est composée de 16 pylônes et de 84 sièges.

Le pylône 1:
Télésiège débrayable 6 places (TSD6) Léchère P1-tsd22

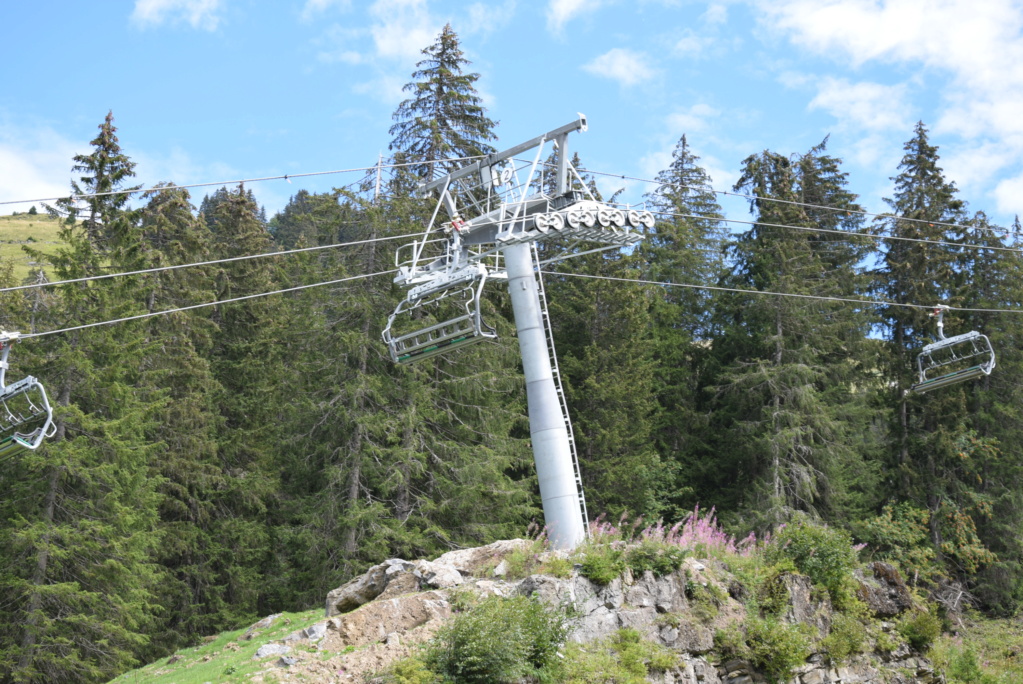

Le pylône 2:
Télésiège débrayable 6 places (TSD6) Léchère P2-tsd31

Télésiège débrayable 6 places (TSD6) Léchère P2-tsd32

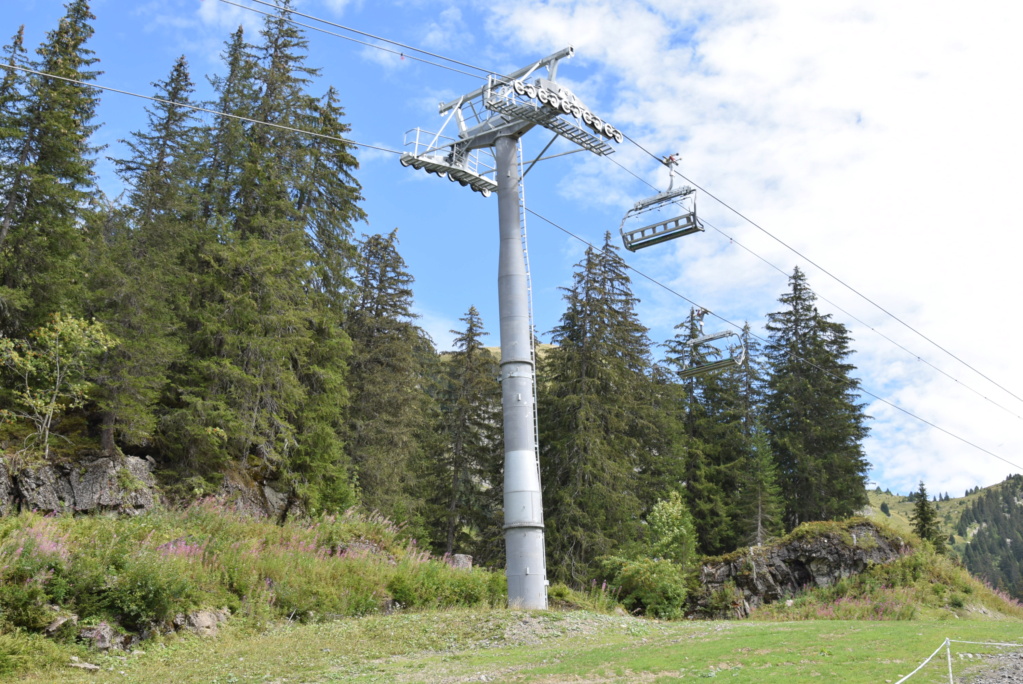

Le pylône 3:
Télésiège débrayable 6 places (TSD6) Léchère P3-tsd32

Le pylône 4:
Télésiège débrayable 6 places (TSD6) Léchère P4-tsd28

Le pylône 5:
Télésiège débrayable 6 places (TSD6) Léchère P5-tsd26

Le pylône 6:
Télésiège débrayable 6 places (TSD6) Léchère P6-tsd26

Le pylône 7:
Télésiège débrayable 6 places (TSD6) Léchère P7-tsd27

Le pylône 8:
Télésiège débrayable 6 places (TSD6) Léchère P8-tsd26

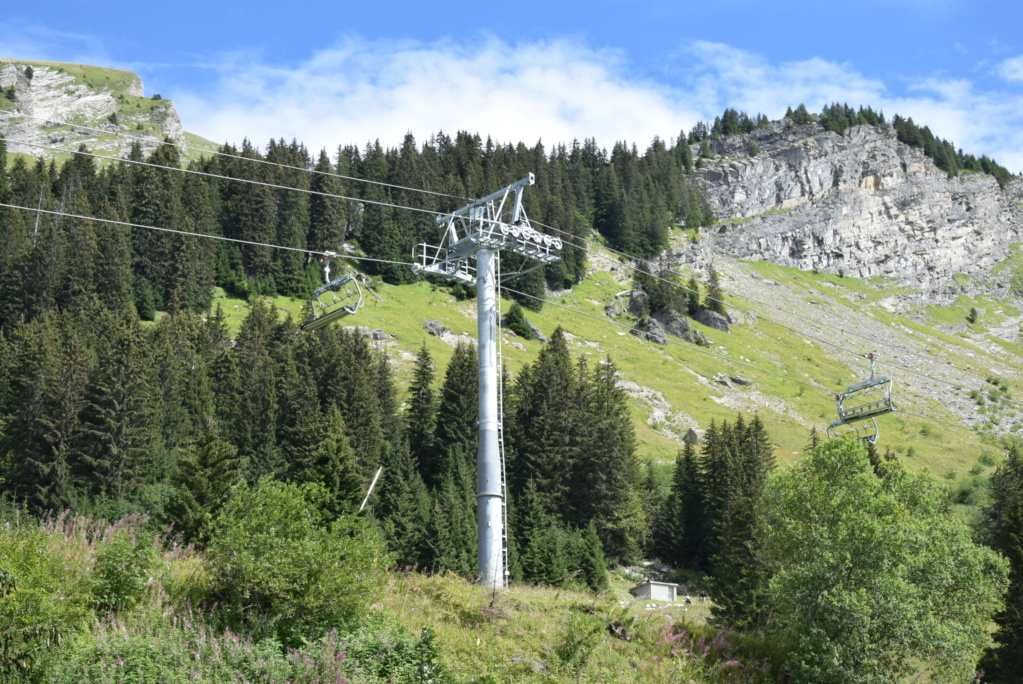

Le pylône 9:
Télésiège débrayable 6 places (TSD6) Léchère P9-tsd26

Télésiège débrayable 6 places (TSD6) Léchère P9-tsd27

Le pylône 10:
Télésiège débrayable 6 places (TSD6) Léchère P10-ts28

Le pylône 11:
Télésiège débrayable 6 places (TSD6) Léchère P11-ts27

Le pylône 12:
Télésiège débrayable 6 places (TSD6) Léchère P12-ts25

Le pylône 13:
Télésiège débrayable 6 places (TSD6) Léchère P13-ts27

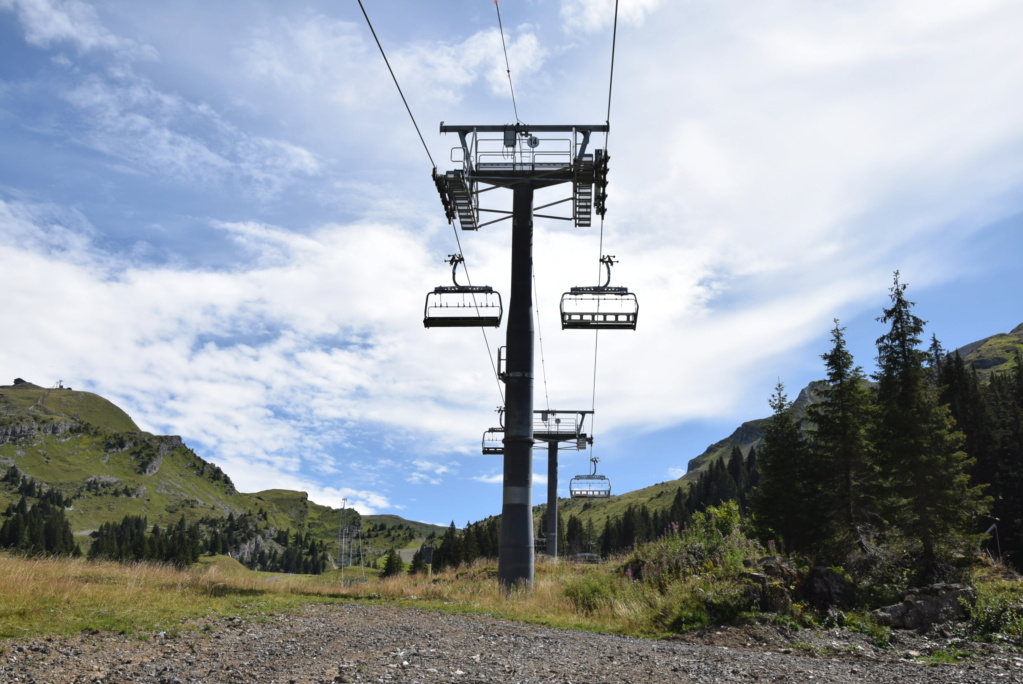

Le pylône 14:
Télésiège débrayable 6 places (TSD6) Léchère P14-ts21

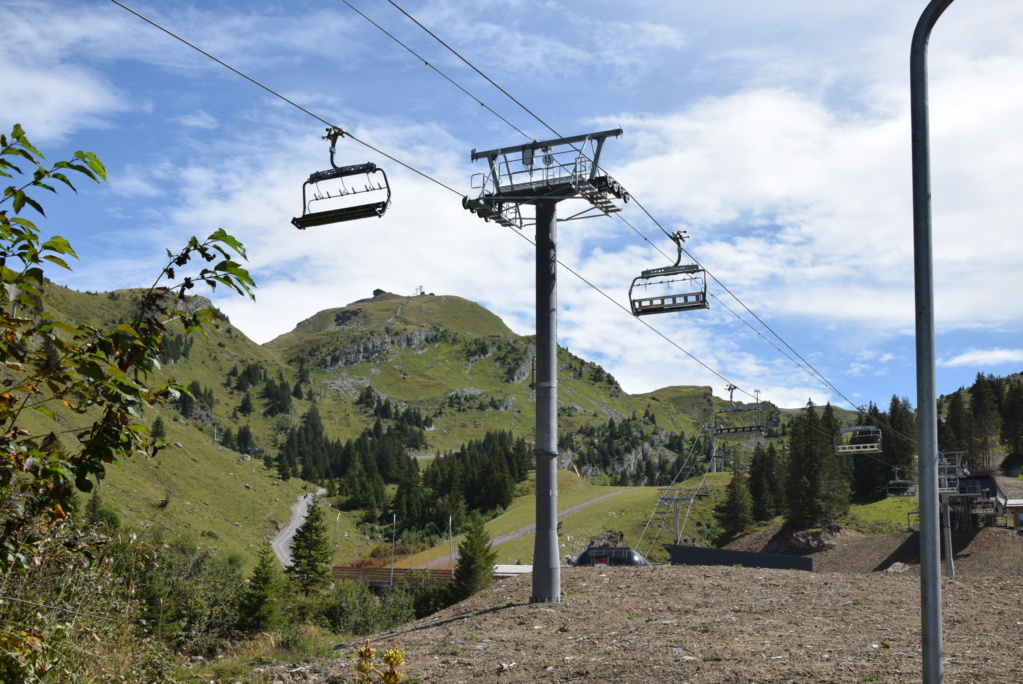

Le pylône 15:
Télésiège débrayable 6 places (TSD6) Léchère P15-ts19

Le pylône 16:
Télésiège débrayable 6 places (TSD6) Léchère G2-ts118

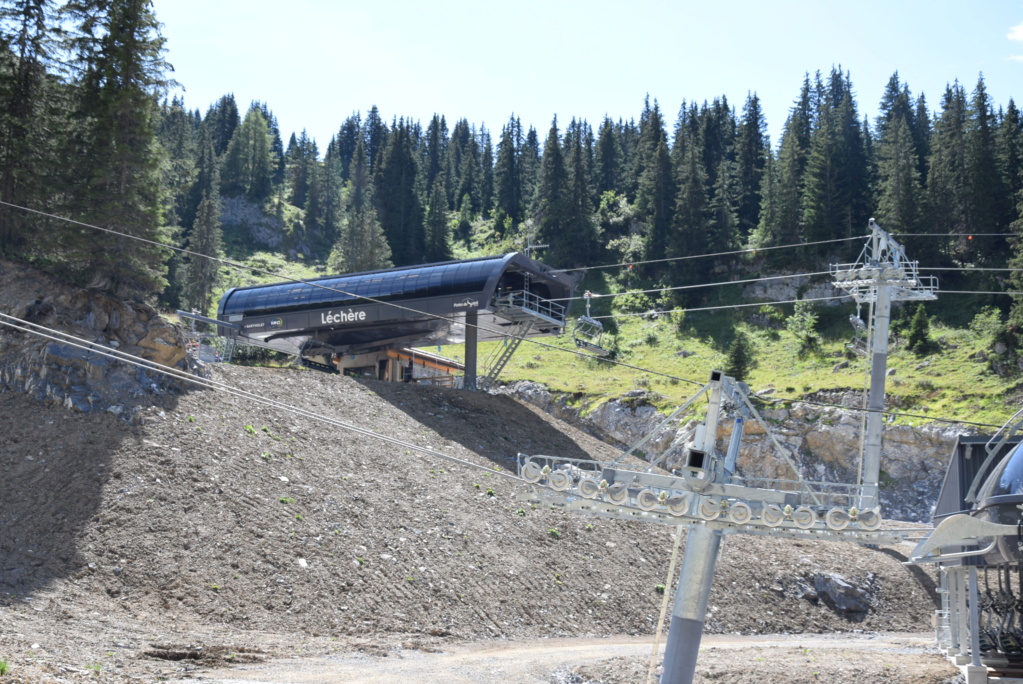

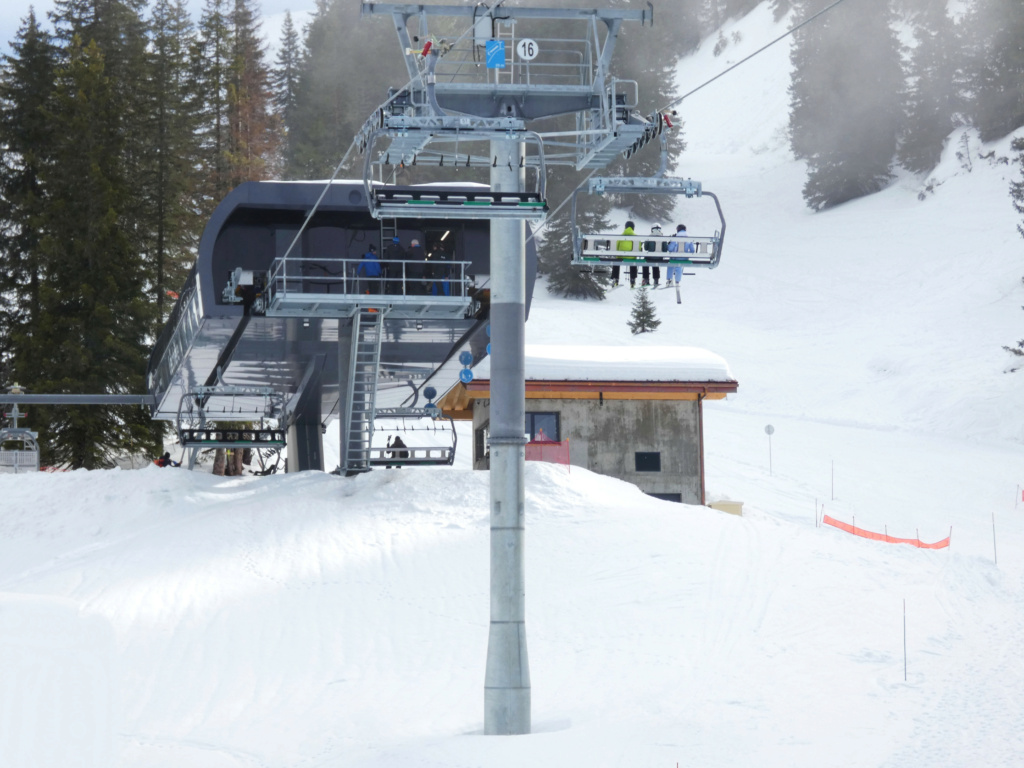

La gare amont

La G2 permet le débarquement des skieurs et l'entrainement du câble grâce à un moteur. En revanche, elle n'assure pas la tension de la ligne. Cette gare est située à 1732m d'altitude, proche de la gare aval du télésiège des Cases, construit la même année par Leitner.

Télésiège débrayable 6 places (TSD6) Léchère Avoria13

Télésiège débrayable 6 places (TSD6) Léchère G2-ts124

Télésiège débrayable 6 places (TSD6) Léchère G2-ts123

Télésiège débrayable 6 places (TSD6) Léchère G2-ts120

Télésiège débrayable 6 places (TSD6) Léchère G2-ts126

Télésiège débrayable 6 places (TSD6) Léchère G2-ts122

Télésiège débrayable 6 places (TSD6) Léchère G2-ts119

Télésiège débrayable 6 places (TSD6) Léchère G2-ts121

Télésiège débrayable 6 places (TSD6) Léchère G2-ts127

Télésiège débrayable 6 places (TSD6) Léchère G2-ts125

Le Pylône 16, et l’inauguration de l'appareil par Bartholet et MND:
Télésiège débrayable 6 places (TSD6) Léchère Ruban_11

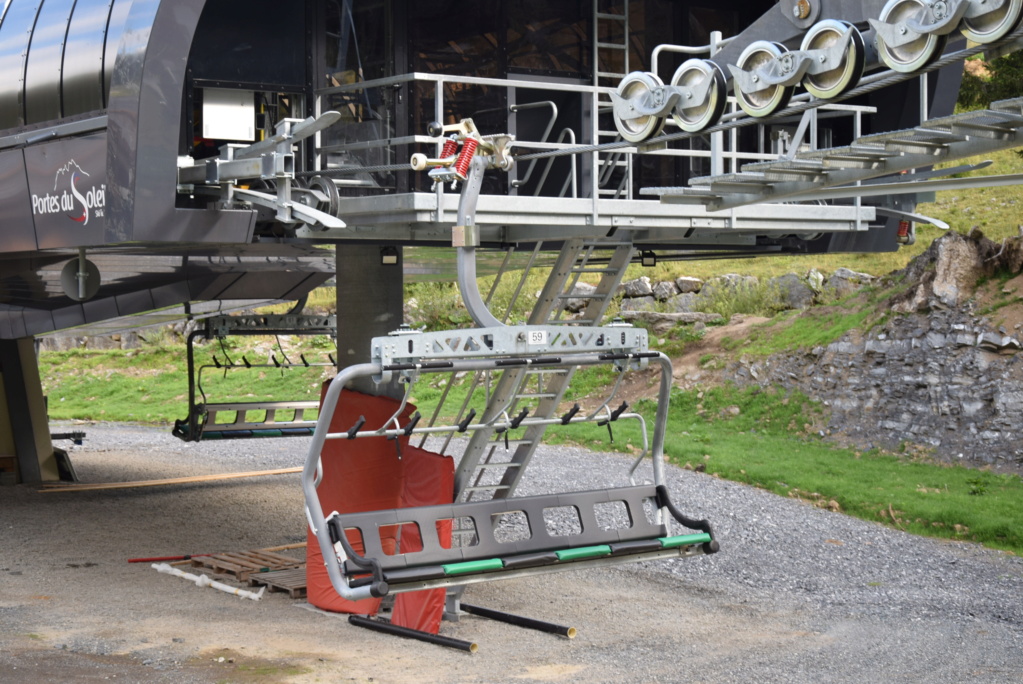

Les véhicules

Voici maintenant quelques photos des véhicules et des pinces à deux positions:

Télésiège débrayable 6 places (TSD6) Léchère Sieges12

Télésiège débrayable 6 places (TSD6) Léchère Sieges13

Télésiège débrayable 6 places (TSD6) Léchère Sieges14

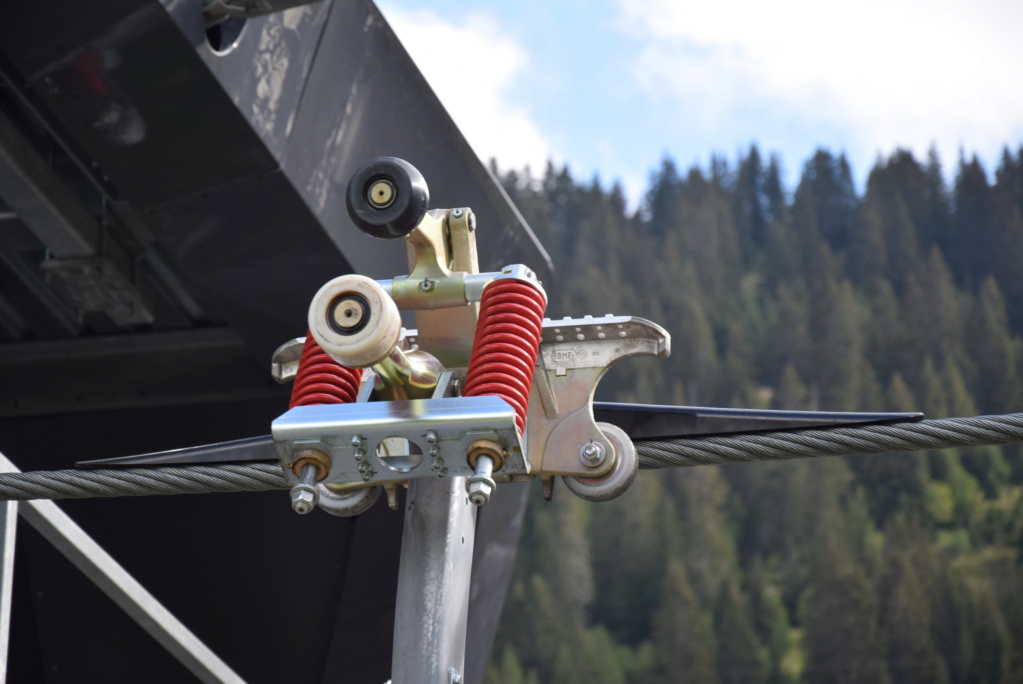

Les pinces:
Télésiège débrayable 6 places (TSD6) Léchère Pinces11

Télésiège débrayable 6 places (TSD6) Léchère Pinces10

Reportage réalisé par Administrateur le 02/09/2020. Merci à Bartholet France pour les images hiver!
Photos: Stations de ski et copyright (c) Bartholet


Dernière édition par Administrateur le Mer 2 Sep 2020 - 12:02, édité 2 fois

_____________________
Télésiège débrayable 6 places (TSD6) Léchère Oie_tr11
Bonne visite sur le site      forum.stationsdeski.net

lacoche@officiel aime ce message

leitnerman28
leitnerman28
TPH60 Ours
TPH60 Ours
Stations fréquentées : Espace Diamant - Les Saisies
Messages : 837
Points : 1037
Réputation : 29
Date de naissance : 10/06/2002
Date d'inscription : 16/10/2015
Age : 18

RM Hiver Re: Télésiège débrayable 6 places (TSD6) Léchère

le Sam 4 Avr 2020 - 0:15
Merci beaucoup pour ce reportage ! On peut noter ici que seuls les fûts des pylônes ont été conçus par LST. Attention, le second TSD réalisé par LEITNER se nomme "Cases" et non pas "Casses" ! Wink

_____________________
Responsable secteur Savoie
Administrateur
Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2942
Points : 6490
Réputation : 258
Date d'inscription : 05/08/2014
Localisation : Toulouse
http://stationsdeski.net

RM Hiver Re: Télésiège débrayable 6 places (TSD6) Léchère

le Mer 2 Sep 2020 - 12:05
Le reportage a été mis à jour avec toutes les photos des gares et de la ligne!

Télésiège débrayable 6 places (TSD6) Léchère G1-ts143

Télésiège débrayable 6 places (TSD6) Léchère Ligne-81

Télésiège débrayable 6 places (TSD6) Léchère G1-ts144

_____________________
Télésiège débrayable 6 places (TSD6) Léchère Oie_tr11
Bonne visite sur le site      forum.stationsdeski.net
lacoche@officiel
lacoche@officiel
TSF6 Marmottes
TSF6 Marmottes
Stations fréquentées : Les 7 Laux , Le Granier , La Féclaz ( ski nordique ) , Le Collet d'Allevard , Bessans
Messages : 110
Points : 229
Réputation : 46
Date de naissance : 08/01/2005
Date d'inscription : 01/05/2020
Age : 15
Localisation : La Ravoire (73)

RM Hiver Re: Télésiège débrayable 6 places (TSD6) Léchère

le Ven 4 Sep 2020 - 19:47
Quel magnifique appareil !
