Doppelmayr RPD / RPD Nexo Empty Doppelmayr RPD / RPD Nexo

le Sam 7 Sep 2019 - 12:13
Doppelmayr RPD / RPD Nexo 3976088682
Doppelmayr RPD / RPD Nexo
Système de détection de la position du câble au niveau des pylônes


Les remontées mécaniques Doppelmayr peuvent être équipées de la technologie "RPD" pour Rope Position Detection (détection du positionnement du câble). Créé en 1999, ce système détecte toute déviation du câble par rapport à la gorge des galets sur la ligne et réduit ainsi considérablement le risque de déraillement du câble.
En 2019, les ingénieurs de Doppelmayr ont dévoilés une nouvelle version du RPD: le RPD Nexo, qui est désormais plus performant, et se différencie par ses nombreuses fonctions de diagnostique. Ce nouveau système est universel, c'est à dire qu'il n'y a plus qu'un type de capteur pour tous les balanciers (compression, support) et tous les diamètres de câble. Au final, le RPD apport une sécurité pour l'exploitant et pour les skieurs et garantie une très grande disponibilité de l'installation.

Les chiffres clés et points forts:
 - Fonctionnement entre -40° et +50°C
 - Résistant aux UV
 - Résiste et détecte les vibrations sur les balanciers.
 - Résiste aux coups de foudre; aux substances chimiques comme la graisse...
 - Remplacement simple du détecteur
 - Étalonnage en fonction du type de câble.

Une photo du système de RPD Nexo:
Doppelmayr RPD / RPD Nexo Csm_rp10
Photo: (c) copyright Doppelmayr

Le Groupe Doppelmayr

Numéro 1 sur le marché du transport par câble, Doppelmayr/Garaventa a réalisé plus de 14 600 installations dans plus de 89 pays tout autour du globe!
Doppelmayr mise sur des technologies et des produits haut de gamme et extrêmement fiables. L’entreprise basée à Wolfurt (Autriche) propose des installations clés en main et entièrement personnalisables.
Doppelmayr propose à ses clients de nombreux systèmes de transport par câble allant des remontées mécaniques pour les sports d’hiver & d’été jusqu’aux systèmes de transport de marchandises en passant par le transport urbain.
L’entreprise offre à ses clients une qualité irréprochable et un design moderne et un suivi de l’idée de base jusqu’au service après-vente en passant par la réalisation.

Le RPD détecte 3 positions pour le câble dans la gorge des poulies:
 - Câble au centre de la gorge (vitesse classique)
 - Câble sur les bords de la gorge de poulie (réduction vitesse + alerte)
 - Câble en bord de poulie, position critique, arrêt de l'installation

Doppelmayr RPD / RPD Nexo Rpd10

L'ancien système de RPD

Voici quelques images des anciens capteurs de positionnement du câble en ligne, à noter qu'ils sont encore largement utilisés sur les installations:

Doppelmayr RPD / RPD Nexo Dsc_2980

Doppelmayr RPD / RPD Nexo Dsc_2979

La connectique, reliée à la ligne de sécurité:
Doppelmayr RPD / RPD Nexo Dsc_2978

Doppelmayr RPD / RPD Nexo Dsc_2981

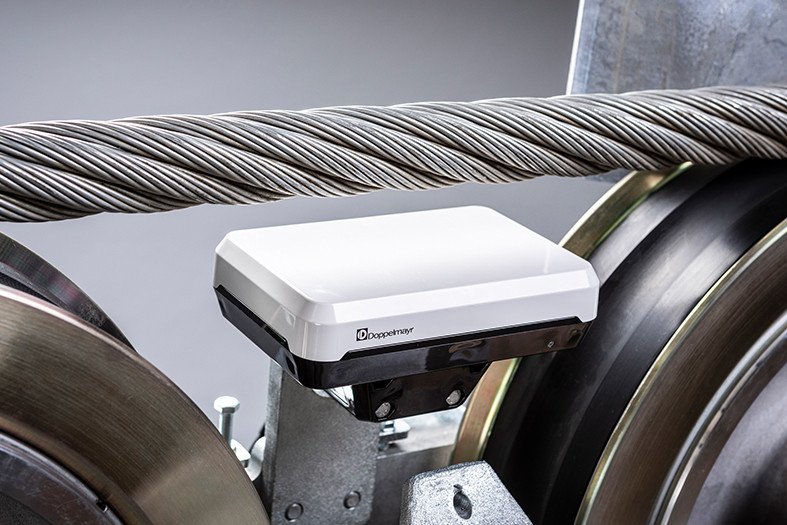

Et pour finir, une dernière image du RPD Nexo:

Doppelmayr RPD / RPD Nexo Csm_rp11
Photo: (c) copyright Doppelmayr

Reportage réalisé par Admin le 07/09/2019, merci à Doppelmayr pour les images du RPD Nexo.
Images RPD Nexo: (c) copyright Doppelmayr Seilbahnen.

_____________________
Doppelmayr RPD / RPD Nexo Oie_tr11
Val Grenier
Val Grenier
TSD6 Flocons
TSD6 Flocons
Stations fréquentées : Super-Besse, Prabouré, le Mont-Dore
Messages : 278
Points : 334
Réputation : 37
Date d'inscription : 13/03/2018
Localisation : Massif Central

Doppelmayr RPD / RPD Nexo Empty Re: Doppelmayr RPD / RPD Nexo

le Dim 8 Sep 2019 - 11:13
Je ne comprends pas comment cela fonctionne sans toucher le câble... C'est un faisceau laser qui détecte la position du câble ?

Car les autres systèmes de détection, c'est une fois que le câble a déraillé que ça arrête l'installation alors que là, ça arrête l'installation avant que le câble ne déraille ?


Dernière édition par Val Grenier le Dim 8 Sep 2019 - 11:16, édité 1 fois (Raison : ajout d'une question)

_____________________
Si vous avez des questions vous pouvez me les envoyer par MP .
Mon domaine skiable miniature en cours de construction Arrow ici

Stations du Massif Central et leur état d'ouverture: https://forum.stationsdeski.net/t3126-ouvertures-des-stations#11970
Serveur Discord: Massif Central / Sancy
Montagne31
Montagne31
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Pyrénées
Messages : 51
Points : 56
Réputation : 19
Date d'inscription : 25/08/2017
Localisation : Dans les Pyrénées

Doppelmayr RPD / RPD Nexo Empty Re: Doppelmayr RPD / RPD Nexo

le Dim 8 Sep 2019 - 12:03
Salut!
Ce système fonctionne surement comme les détecteurs de métaux, étant donné que le câble est en métal, il renvoie les ondes qui sont envoyées par l'émetteur dans le boitier RPD (principe de l'induction magnétique). Un récepteur reçoit l’onde réfléchie par le câble et le boitier peut déterminer la position du câble.

Exact, ce système permet d'arrêter l'appareil avant le déraillement, car le capteur détecte quand le câble sort de la gorge de la poulie, lorsque le câble est vraiment trop au bord de la poulie (fort vent par exemple), le RPD ordonne à l'automate de réduire la vitesse, ou de s'arrêter.
