Télésiège débrayable 6 places (TSD6) des Envers - LST
Mer 6 Mai 2020 - 14:05
Télésiège débrayable 6 places (TSD6) des Envers
Premier Télésiège débrayable du groupe MND!
Au cœur de Paradiski, la station de la Plagne propose un vaste domaine hiver comme été. En hiver, elle offre plus de 135 pistes pour tous les niveaux ainsi que des remontées mécaniques à la pointe de la technologie, ce qui lui permet d’attirer de nombreux vacanciers chaque année, et qui font d’elle, la station la plus fréquentée au monde !
Vous pourrez évoluer dans différentes ambiances, au cœur de villages Savoyards, en vallée ou en altitude. Pendant la saison estivale, 10 remontées mécaniques sont disponibles, permettant de belles randonnées ou descentes en VTT sur les sommets de la station !
Cette destination de renommée internationale a vu le jour au début des années 60, au fil des saisons, la station n’a cessé de se moderniser, elle propose aujourd’hui des remontées mécaniques extrêmement modernes, des télésièges débrayables 8 places jusqu’au mythique téléphériques Vanoise Express capables d’embarquer 200 passagers!
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5617](https://i.servimg.com/u/f27/18/99/84/91/img_5617.jpg)

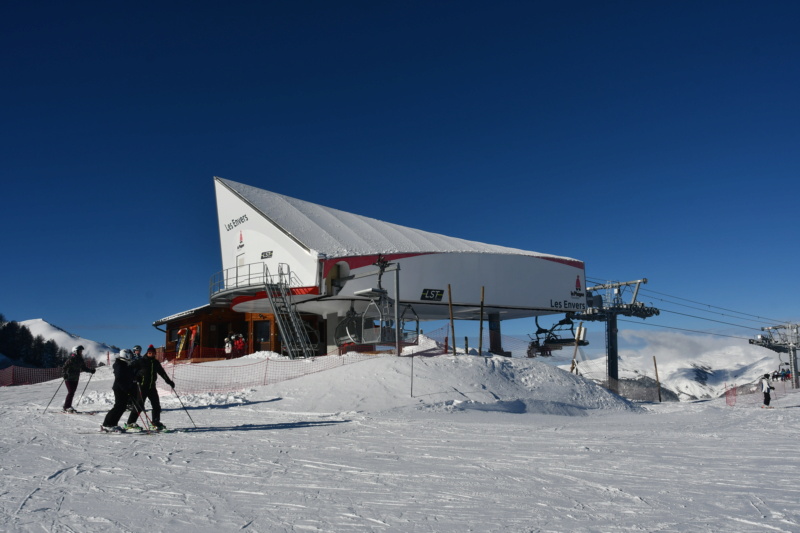

Le télésiège débrayable LST des Envers
Dévoilés en 2016, les télésièges débrayables LST se différenciaient par les nombreuses innovations apportées par le constructeur. En effet, ces nouvelles installations avaient pour but de réduire par 4 les coûts d'exploitation, d'améliorer la maintenance, la fiabilité et le confort pour les usagers. De point de vue design, les télésièges débrayables LST bousculent aussi les conventions, les gares font preuve d'une réflexion poussée, le revêtement est en toile, ce qui laisse passer la lumière dans la machinerie et l'insonorise pour plus de confort. Les sièges sont également innovants avec leurs assises différenciées, échancrées et dossier ergonomique pour l'appuie des lombaires et pour la réduction de la prise au vent. Pour coller au mieux aux besoins des exploitants, une large gamme d'options et d'ajustements est possible, les gares et les sièges peuvent ainsi êtres personnalisés.
Le premier télésiège débrayable "nouvelle génération" a été installé dans la station de la Plagne, cette dernière représente un véritable atout pour LST car elle détient le record de fréquentation à l'échelle mondiale. Malheureusement, suite à certains problèmes, le constructeur a arrêté la commercialisation de cette gamme, et s'est associé avec Bartholet pour continuer à proposer des débrayables en France.
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc10248](https://i.servimg.com/u/f27/18/99/84/91/dsc10248.jpg)
Caractéristiques techniques:
Type d'installation: TSD - Télésiège débrayable
Capacité: 6 personnes
Constructeur:
![LST](/users/1615/40/87/48/smiles/3970884924.png)
Année de Construction: 2016
Exploitation: Hiver
Dénivelé: 333 mètres
Longueur: 864 mètres
Pente Moyenne: 42.26%
Pente Maximale: 81.60 %
Débit: 1920 personnes/heure
Vitesse: 4.0 m/s
Nombre de pylônes: 10
Altitude aval: 1792m
Altitude amont: 2125m
Position motrice: Amont
Position tension: Aval
Sièges: Sièges 6 places Arceau coudé
Constructeur: LST
Masse à vide: 575Kg
Nombre de véhicules: 43
La Gare aval
Elle assure la tension de la ligne et l'embarquement des skieurs.![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5812](https://i.servimg.com/u/f27/18/99/84/91/img_5812.jpg)
La gare aval et les deux premiers pylônes:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5810](https://i.servimg.com/u/f27/18/99/84/91/img_5810.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc10252](https://i.servimg.com/u/f27/18/99/84/91/dsc10252.jpg)

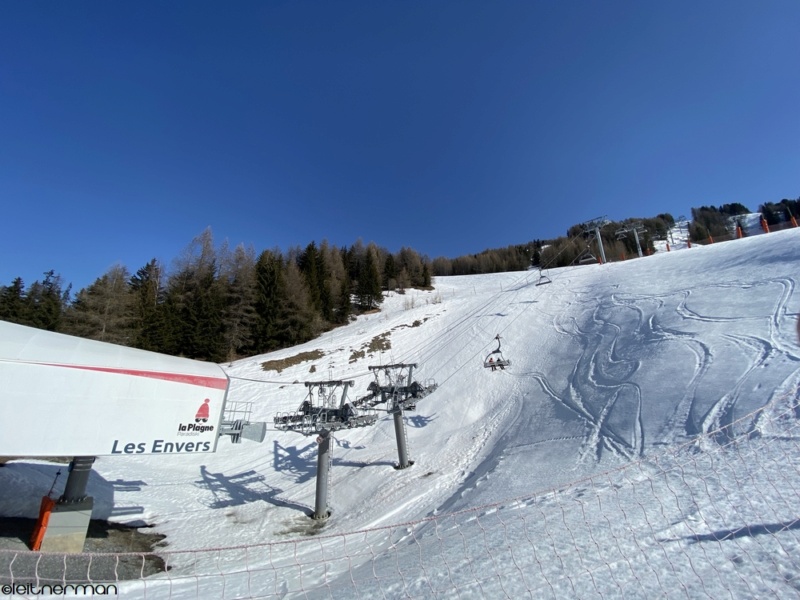

La Ligne:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5813](https://i.servimg.com/u/f27/18/99/84/91/img_5813.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5811](https://i.servimg.com/u/f27/18/99/84/91/img_5811.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5511](https://i.servimg.com/u/f27/18/99/84/91/img_5511.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5512](https://i.servimg.com/u/f27/18/99/84/91/img_5512.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5510](https://i.servimg.com/u/f27/18/99/84/91/img_5510.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5814](https://i.servimg.com/u/f27/18/99/84/91/img_5814.jpg)
La Ligne

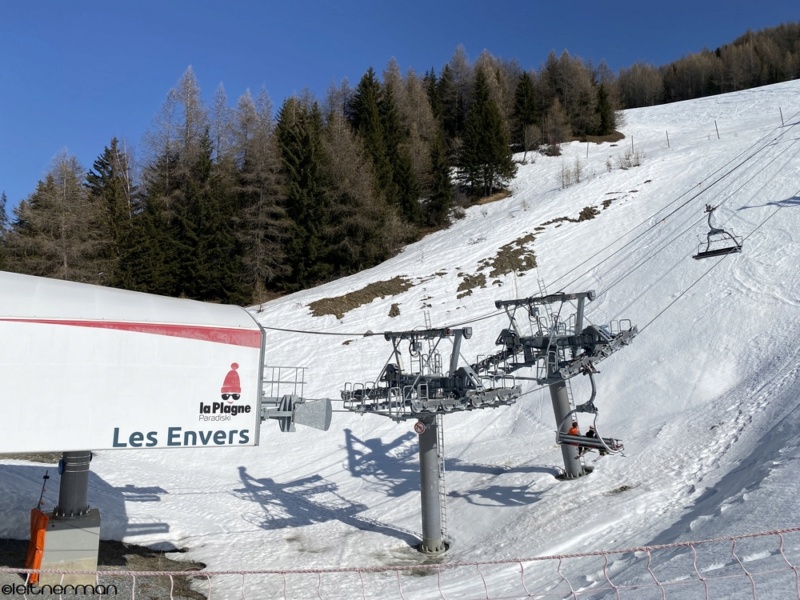

Elle se compose de 10 pylônes.Les pylônes 1 & 2:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5815](https://i.servimg.com/u/f27/18/99/84/91/img_5815.jpg)

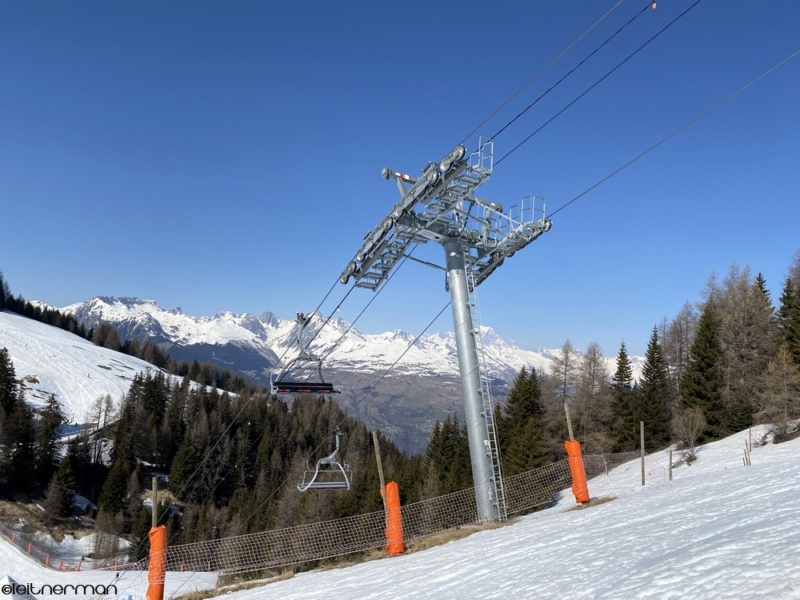

Le pylône 3:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5710](https://i.servimg.com/u/f27/18/99/84/91/img_5710.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5513](https://i.servimg.com/u/f27/18/99/84/91/img_5513.jpg)

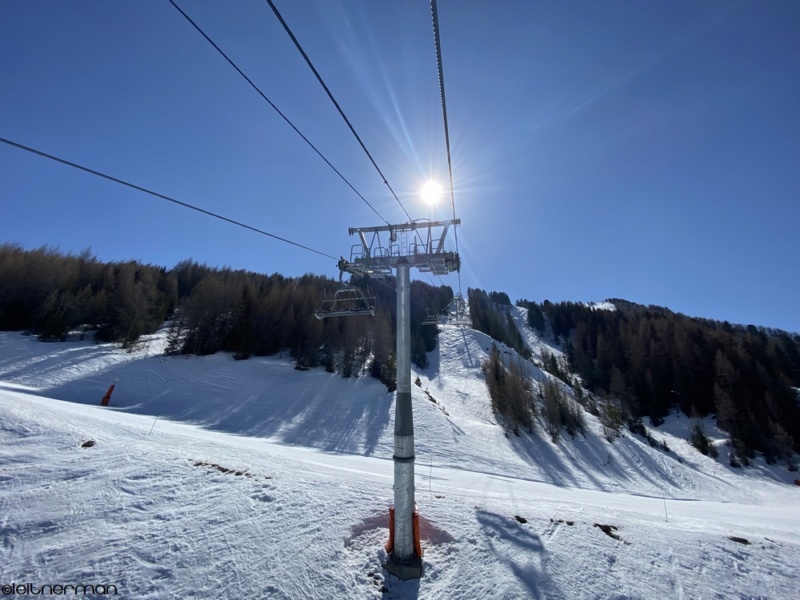

Le pylône 4:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5613](https://i.servimg.com/u/f27/18/99/84/91/img_5613.jpg)
Le pylône 5:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5614](https://i.servimg.com/u/f27/18/99/84/91/img_5614.jpg)
Le pylône 6:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5615](https://i.servimg.com/u/f27/18/99/84/91/img_5615.jpg)
Le pylône 7:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5612](https://i.servimg.com/u/f27/18/99/84/91/img_5612.jpg)

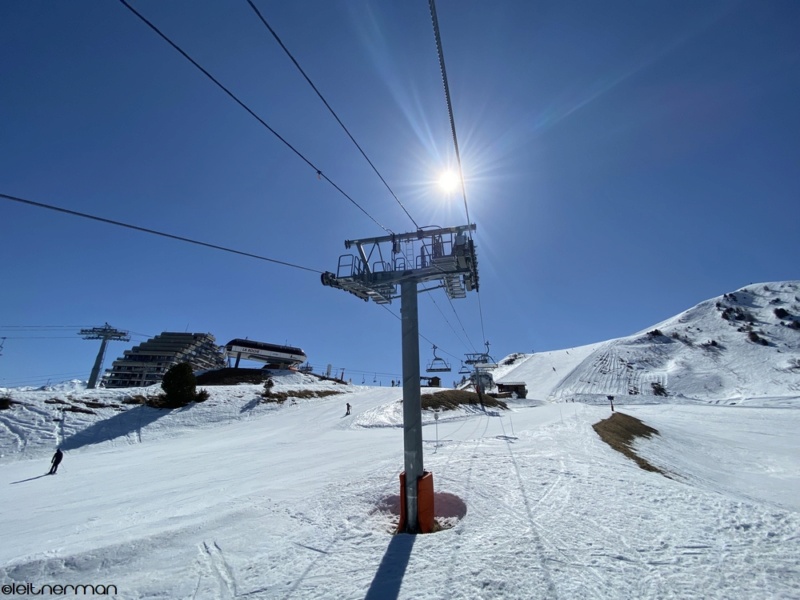

Le pylône 9:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5610](https://i.servimg.com/u/f27/18/99/84/91/img_5610.jpg)

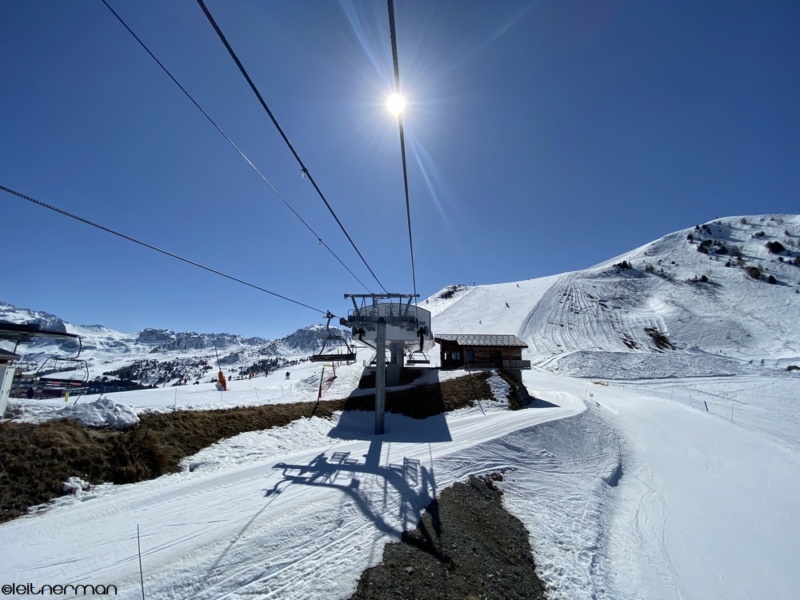

Le pylône 10:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5611](https://i.servimg.com/u/f27/18/99/84/91/img_5611.jpg)

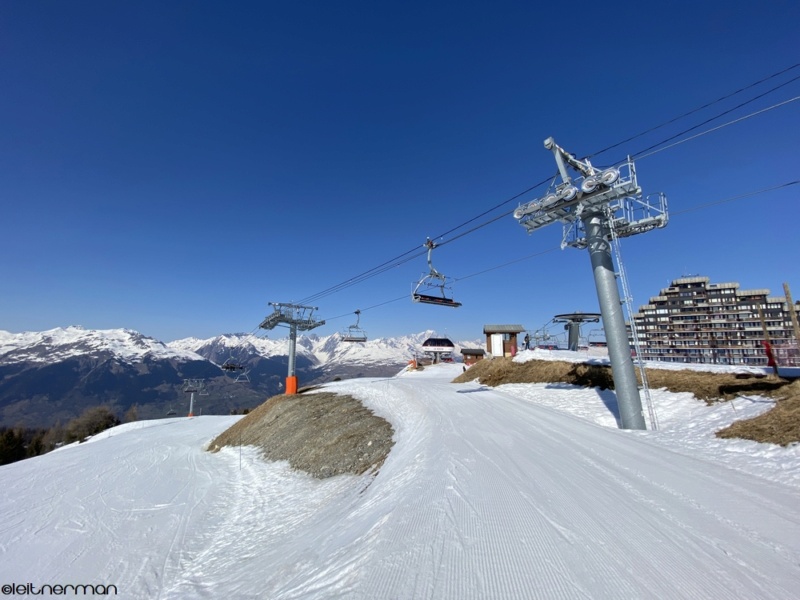

Les deux derniers pylônes:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5716](https://i.servimg.com/u/f27/18/99/84/91/img_5716.jpg)

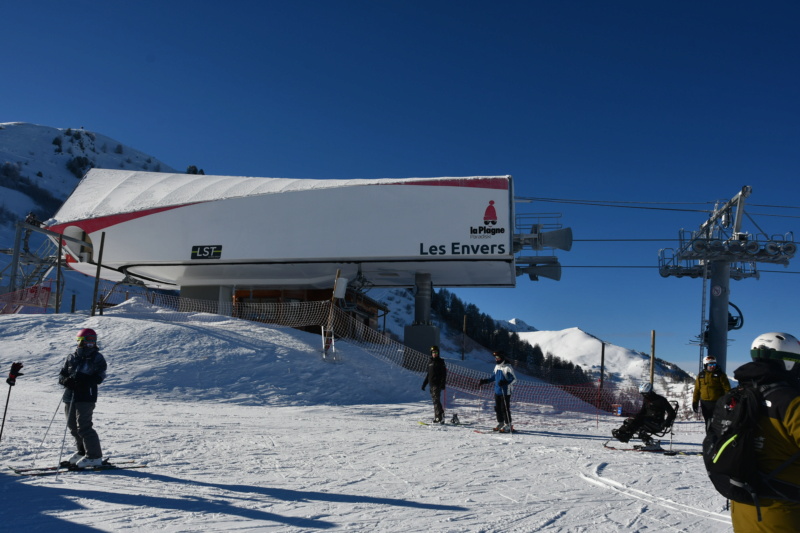

La gare amont
Elle assure l'entrainement du câble grâce à un moteur asynchrone, associé à un réducteur situé au dessus de la poulie motrice. Cette G2 permet également le débarquement des clients et le stockage de quelques véhicules sur une voie de garage.![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc10248](https://i.servimg.com/u/f27/18/99/84/91/dsc10248.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc10251](https://i.servimg.com/u/f27/18/99/84/91/dsc10251.jpg)
L'escalier d'accès à la machinerie:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5617](https://i.servimg.com/u/f27/18/99/84/91/img_5617.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5711](https://i.servimg.com/u/f27/18/99/84/91/img_5711.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc10249](https://i.servimg.com/u/f27/18/99/84/91/dsc10249.jpg)

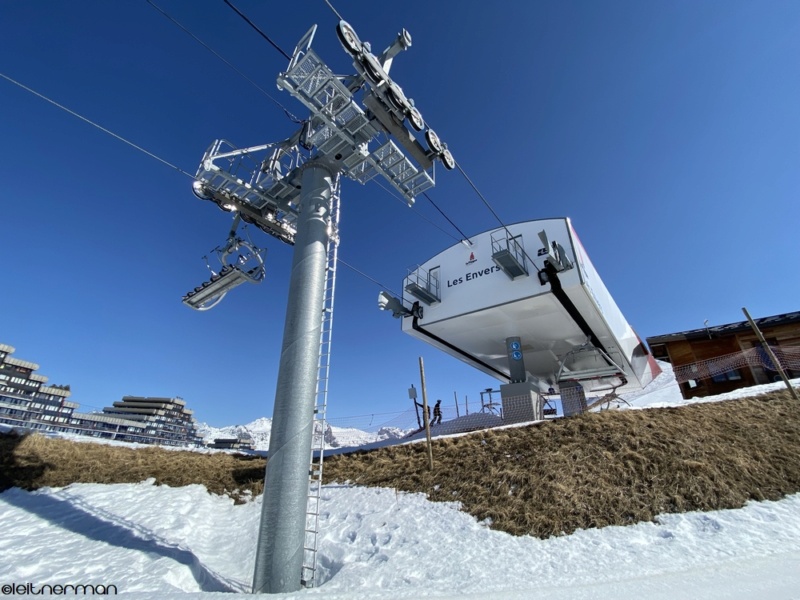

Le P10 et la G2:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5713](https://i.servimg.com/u/f27/18/99/84/91/img_5713.jpg)
Le contour de gare:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5619](https://i.servimg.com/u/f27/18/99/84/91/img_5619.jpg)
Vue générale du secteur avec la G2:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc10250](https://i.servimg.com/u/f27/18/99/84/91/dsc10250.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc_0664](https://i.servimg.com/u/f27/18/99/84/91/dsc_0664.jpg)

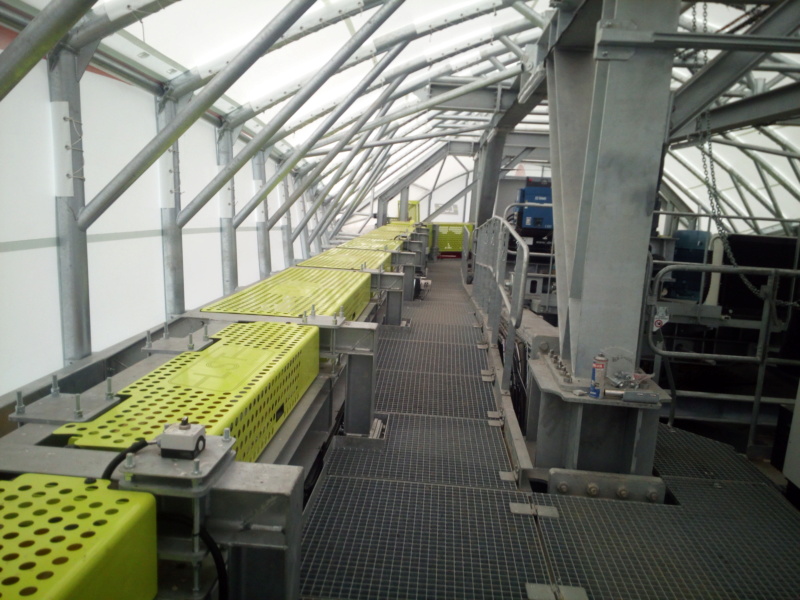

Machinerie

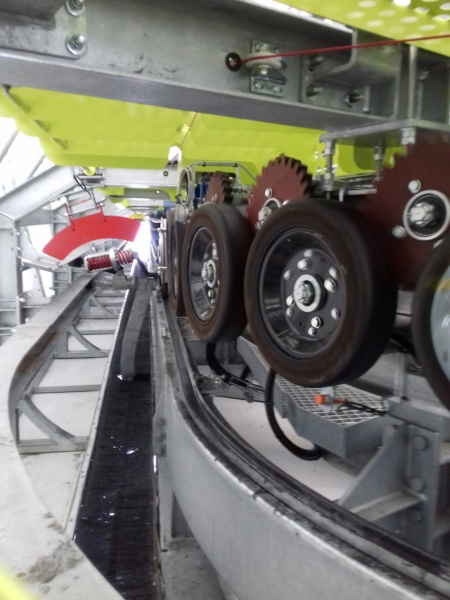

La particularité des TSD LST est de disposer de systèmes de lanceurs et ralentisseurs à courroies et non à pneus comme chez les autres constructeurs. Le TSd6 des Envers est équipé d'un moteur principal (en gris sur les photos ci-dessous), et d'un moteur de secours (en bleu sur les photos).![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5618](https://i.servimg.com/u/f27/18/99/84/91/img_5618.jpg)
Une pince après le contour de gare:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5620](https://i.servimg.com/u/f27/18/99/84/91/img_5620.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST G2_tsd16](https://i.servimg.com/u/f27/18/99/84/91/g2_tsd16.jpg)

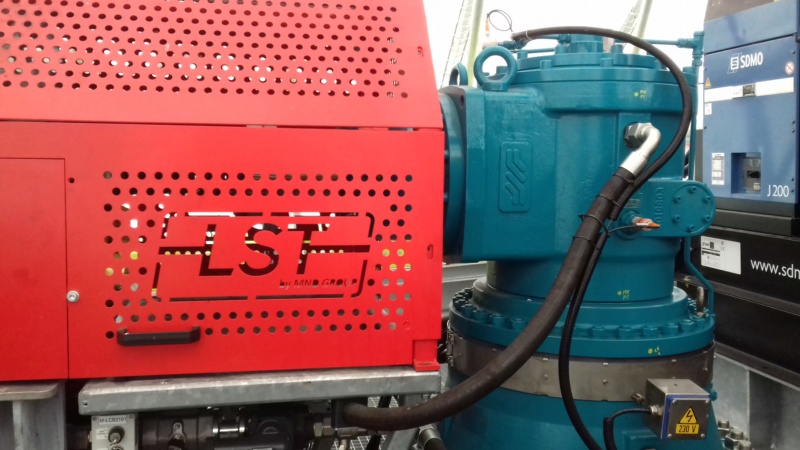

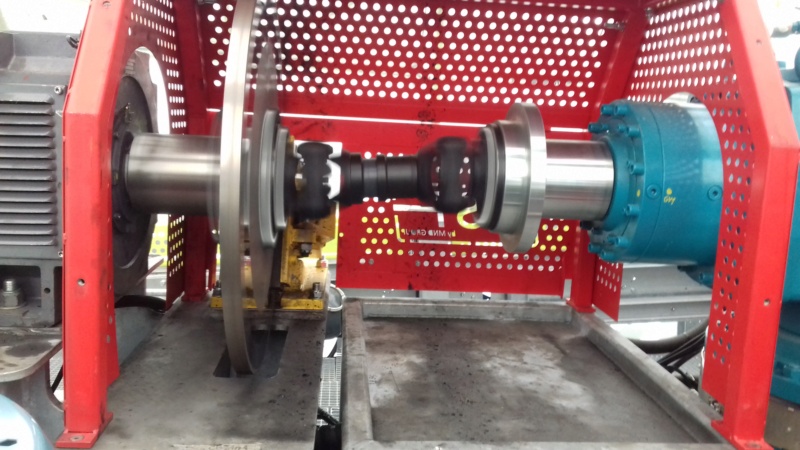

Le moteur et le réducteur:
![Télésiège débrayable 6 places (TSD6) des Envers - LST G2_tsd14](https://i.servimg.com/u/f27/18/99/84/91/g2_tsd14.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180316](https://i.servimg.com/u/f27/18/99/84/91/20180316.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180318](https://i.servimg.com/u/f27/18/99/84/91/20180318.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180319](https://i.servimg.com/u/f27/18/99/84/91/20180319.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST G2_tsd12](https://i.servimg.com/u/f27/18/99/84/91/g2_tsd12.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180320](https://i.servimg.com/u/f27/18/99/84/91/20180320.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST G2_tsd10](https://i.servimg.com/u/f27/18/99/84/91/g2_tsd10.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180314](https://i.servimg.com/u/f27/18/99/84/91/20180314.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST G2_tsd11](https://i.servimg.com/u/f27/18/99/84/91/g2_tsd11.jpg)
Moteurs de secours, qui alimente le moteur situé sur la poulie motrice:
![Télésiège débrayable 6 places (TSD6) des Envers - LST G2_tsd15](https://i.servimg.com/u/f27/18/99/84/91/g2_tsd15.jpg)
L'armoire de commande en G2:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5616](https://i.servimg.com/u/f27/18/99/84/91/img_5616.jpg)

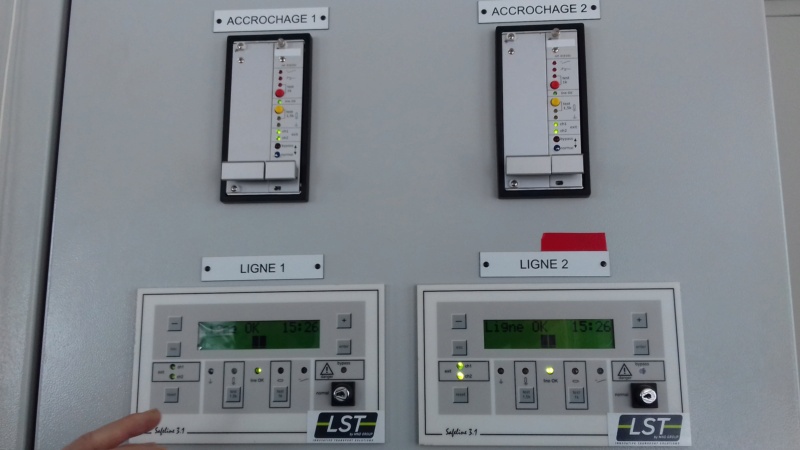

Les lignes de sécurité:
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180315](https://i.servimg.com/u/f27/18/99/84/91/20180315.jpg)
L'écran de commande:
![Télésiège débrayable 6 places (TSD6) des Envers - LST 20180317](https://i.servimg.com/u/f27/18/99/84/91/20180317.jpg)

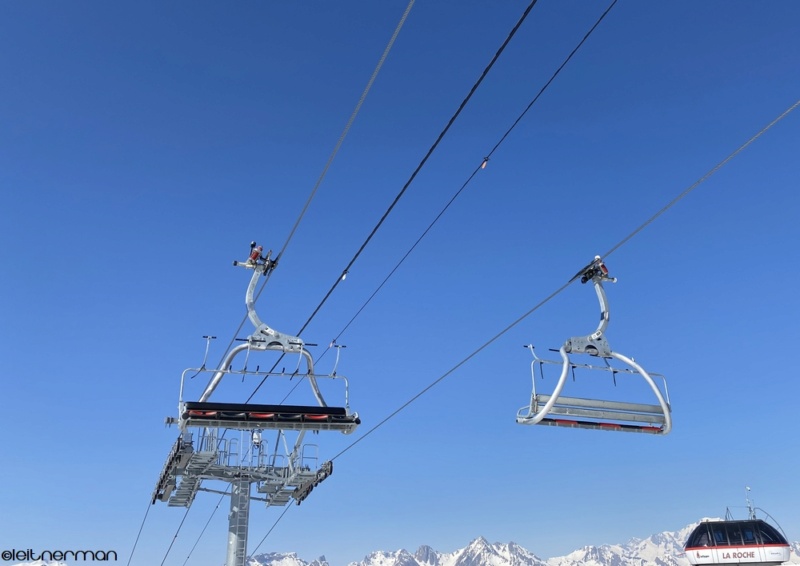

Les sièges

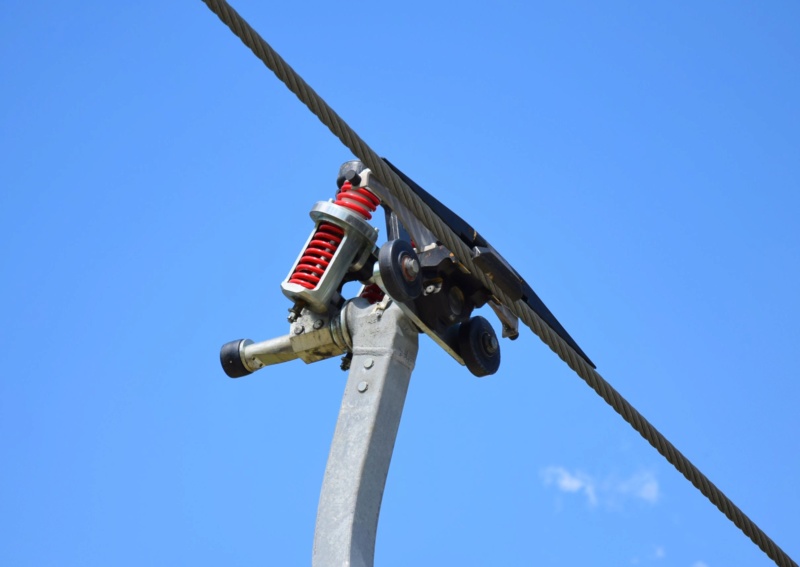

Modèle LST 6 places débrayables avec pince à deux positions:![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc_0657](https://i.servimg.com/u/f27/18/99/84/91/dsc_0657.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Dsc_0660](https://i.servimg.com/u/f27/18/99/84/91/dsc_0660.jpg)
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5714](https://i.servimg.com/u/f27/18/99/84/91/img_5714.jpg)
La Ligne:
![Télésiège débrayable 6 places (TSD6) des Envers - LST Img_5715](https://i.servimg.com/u/f27/18/99/84/91/img_5715.jpg)
Reportage réalisé par Administrateur le 27/03/2022, prise des photos le 26/03/2022 et le 10/01/2023. Mise à jour le 28/01/2023.
Photos: Leitnerman, Admin, Gaspard R et Léo74130.
Un grand merci à eux pour les photos
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
lacoche@officiel aime ce message
- Gaspard RTKE1 Piou-Piou
- Messages : 8
Points : 7
Réputation : 10
Date d'inscription : 02/11/2020
Re: Télésiège débrayable 6 places (TSD6) des Envers - LST
Lun 2 Nov 2020 - 13:52
lacoche@officiel aime ce message
- leitnerman28TPH60 Ours
- Messages : 847
Points : 1053
Réputation : 31
Date d'inscription : 16/10/2015
Re: Télésiège débrayable 6 places (TSD6) des Envers - LST
Mar 3 Nov 2020 - 23:46
Administrateur aime ce message
Re: Télésiège débrayable 6 places (TSD6) des Envers - LST
Jeu 5 Nov 2020 - 19:55
Pourquoi certains sièges ( dernière photo) sur la ligne n ont pas d assises rouge et noire ? Mais juste noire !
- leitnerman28TPH60 Ours
- Messages : 847
Points : 1053
Réputation : 31
Date d'inscription : 16/10/2015
Re: Télésiège débrayable 6 places (TSD6) des Envers - LST
Jeu 5 Nov 2020 - 20:11
Thomas69/74 a écrit:Pourquoi certains sièges ( dernière photo) sur la ligne n ont pas d assises rouge et noire ? Mais juste noire !
Elles sont bien rouges et noires, c'est juste qu'on ne les voient pas correctement !
