Les Téléphériques à Va-et-Vient
Dossier technique - Fonctionnement

Toujours plus grands et impressionnants, les téléphériques vous transportent  vers les sommets les plus éloignés… Qu’ils soient monocâbles ou bicâbles, les  téléphériques à va-et-vient permettent de franchir les reliefs les plus abruptes, et ce, sur de très longues distances.
Les passagers embarquent dans des cabines à partir de 15 places, et allant jusqu’à 200 places sur deux étages, à l’image du téléphérique Vanoise Express,  construit sur le domaine skiable de Paradiski.

Les portées entre chaque pylône peuvent être de 3Km maximum, ce qui permet  de préserver le paysage et de limiter le coût de l’installation. Sur la majorité des  téléphériques, lorsqu’une cabine descend, l’autre monte, et inversement. Sur  certains TPH, chaque sens est motorisé individuellement, ce qui permet de  s’adapter au flux de passagers et d’exploiter en cas de panne sur l’un des appareils.

Téléphériques Dsc_3088

Les Cabines

Un téléphérique est équipé de deux cabines de 15 à 200 places. Chaque TPH  est équipé de ses propres cabines, il n’existe pas de modèle « standard », les  constructeurs proposent des véhicules adaptés aux besoins de l’exploitant, que  ce soit en matière de capacité et donc du débit, et du design. La majorité des TPH disposent de cabines simples, à un seul niveau, cependant, il existe aussi des cabines plus complexes, qui comportent deux étages, c’est le  cas du Vanoise Express.

Du point de vue des options, il existe également des cabines avec plancher en verre afin de vivre une expérience avec vue sur le  vide. On retrouve aussi des TPH avec un étage  extérieur sur le toit de la cabine (Suisse ou à Tignes), on accorde aussi une très grande importance au design des véhicules depuis quelques années.

Téléphériques Dsc_0322

A l’intérieur, dans la plupart des cas, il n’y a pas de sièges, les passagers restent debout pendant la durée du trajet.
Les constructeurs de cabines pour TPH sont les mêmes que pour les véhicules des TCD: CWA, Gangloff et Sigma.

Téléphériques Dsc_0949

Les Gares des TPH

Les Téléphériques sont des installations uniques, ainsi, chaque TPH possède ses  propres gares, dont le design est adapté au style de la station. De plus, les  gares sont très souvent intégrées dans des bâtiments, ce qui fait qu’aucun constructeur propose un modèle de gare standard. Sur certaines installations, les gares sont très compliquées à construire, notamment lorsqu’elles sont situées à  très haute altitude ou sur des sommets escarpés…

Téléphériques Dsc_0134

Dans la plupart des cas, deux quais sont aménagés dans les gares, afin de permettre l’embarquement et le débarquement des passagers. Cependant, si l’espace est restreint, il est possible d’installer un quai amovible, qui se déplace en fonction de la cabine. Ainsi, prenons l’exemple du TPH Pic du Midi 1, si la cabine est à droite, le quai se déplace à gauche et inversement, voici une photo du système:

Téléphériques Sans_t19

Dans ce cas, le quai est à droite, car la cabine qui va arriver est à gauche. BMF Bartholet a imaginé un système encore plus compacte et économique, il  s’agit du SDMC, qui signifie Saut de mouton par câble. Les cabines se croisent  l’une au dessus de l’autre en ligne, ce qui permet de n’avoir qu’une seule trémie  cabine en gare.

Ci-dessous, un  embarquement  classique, avec  un quai par cabine. On distingue bien les  guides en entrée  de gare afin de  bien positionner  la cabine à son  arrivée en gare.

Téléphériques Sans_t20

La taille des gares varie en fonction de la capacité de l’installation, ainsi, sur de  petits TPH, comme le Dahu aux Arcs (BMF), les gares sont très discrètes et  s’intègrent parfaitement au paysage.  Si l’installation est fréquentée par beaucoup de skieurs, les gares sont plus  grosses, afin de les accueillir, de contenir les files d’attente et d’intégrer des  commerces éventuellement. C’est le cas du TPH de l’Aiguille du Midi 1, qui intègre les caisses et espaces d’attente.


Téléphériques Dsc_0216

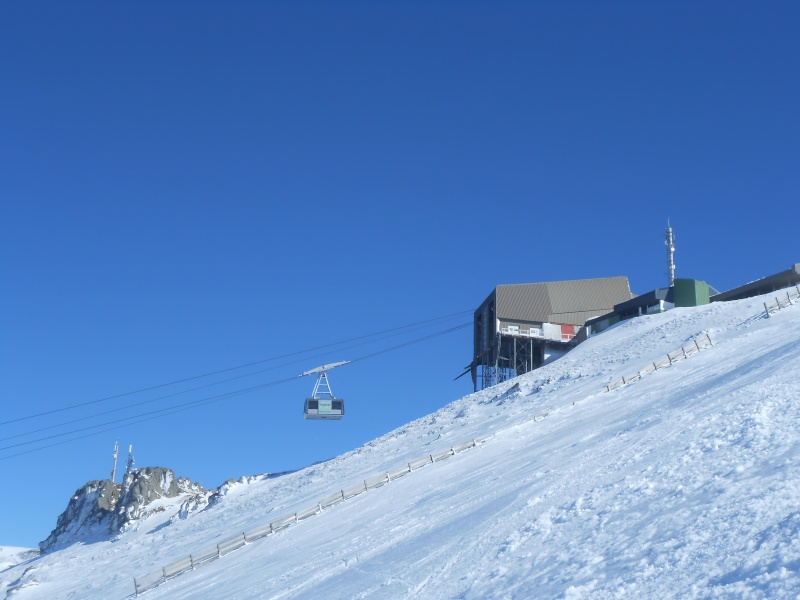

Certaines gares sont encore plus spectaculaires, elles sont construites à flanc de montagne, donnant l’impression de flotter sur le vide! Elles sont la plupart du  temps en métal et de grands massifs béton permettent de relier la structure au  sol grâce à des câbles.

Téléphériques Dsc_0158

Téléphériques G2-tph10

Poste de pilotage

Afin de conduire l’installation, la majorité des téléphériques disposent de 4  postes de commande, un dans chaque gare, et un dans les cabines, il y a ainsi 2  conducteurs, et deux « cabiniers » qui sont à bord des véhicules, ce qui permet  de sécuriser les passagers et de guider les éventuelles opérations d’évacuation  en cas de problème.
Commençons par les postes de pilotage dans les gares. Il s’agit des plus complets, notamment en gare motrice, le conducteur peut piloter toute l’installation,  les moteurs et a une vision globale de l’appareil grâce à ses écrans.

Téléphériques Dsc_0220

Téléphériques Dsc_0221

Toutes les fonctionnalités sont accessibles à portée de main grâce à des boutons et à un écran tactile.  A noter que certaines installations peuvent fonctionner de manière totalement  autonome, c’est le cas du téléphérique du Dahu (BMF Bartholet) aux Arcs: les  cabines fonctionnent en mode automatique ou ascenseur, c’est-à-dire qu’elles  partent soit à intervalle régulier ou lorsque les vacanciers actionnent un bouton  à quai. Des caméras permettent de surveiller l’appareil à distance.  Sur certaines installation, le conducteur est placé dans l’axe de la ligne et dispose d’un pupitre de commande, il voit ainsi parfaitement les cabines (cf TPH  Plomb du Cantal au Lioran)

Téléphériques Dscn1522

A l’intérieur des véhicules, les cabiniers disposent également d’une interface  afin de donner son feu vert au poste de commande, d’arrêter l’installation, et d’effectuer toutes  les opérations de base. Ci-contre, deux photos de panneaux de commande embarqués dans les cabines au Lioran et aux Arcs. En général, la vitesse du vent est affichée, ce qui  permet de diminuer la vitesse des cabines si besoin. De même, chaque véhicule est équipé d’un  dispositif d’évacuation, des bordiers, cordes… Afin  de pouvoir descendre les passagers par la trappe de sécurité située sur le sol de la cabine.

Machinerie

Les téléphériques disposent tous d’au moins un câble porteur et d’un câble  tracteur. Sur certains appareils, deux câbles porteurs sont utilisés, afin de supporter plus de poids, et par conséquent d’augmenter la capacité des cabines.  Les chariots des cabines roulent sur le câble porteur, qui est fixe, tandis qu’elles  sont accrochées comme un TSF à un câble tracteur en mouvement.  Afin d’entrainer ce câble tracteur, des  moteurs sont disposés en gare motrice,  ils sont généralement très puissants et  par conséquent imposants, ce qui nécessite une salle spécialement dédiée à  la machinerie.  Tout comme sur les autres types de remontées mécaniques, un moteur de secours est prêt à évacuer la ligne en cas  de problème.

On retrouve les mêmes éléments que dans le chapitre sur la machinerie des TSD (page 134 de notre dossier technique), à savoir:
- Le moteur principal, qui fonctionne à l’électricité
- Moteur de secours (thermique)
- Le système de réducteur, accompagné des arbres de transmission pour transmettre le couple du moteur au réducteur, puis du réducteur à la poulie motrice. Sur les photos, on distingue cet axe (jaune et horizontal), la poulie motrice entraine le câble tracteur, mais le câble porteur est fixe, il est solidement ancré dans le sol sur l’une des gares et est tendu par un système de contrepoids dans la gare tension.

Téléphériques Dscn1523

Téléphériques Dscn1524

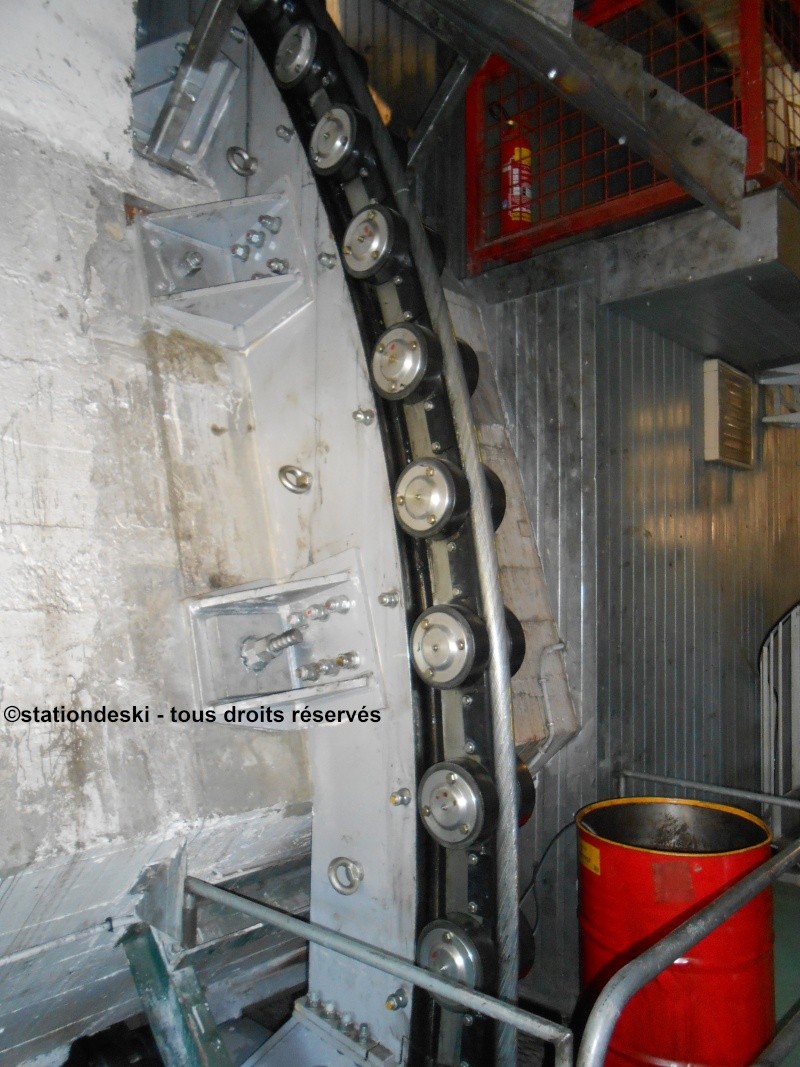

Voici le câble porteur dans la machinerie,  il passe sur un système de chariots qui  roule sur des rails.  En effet, pendant le trajet, le câble est plus  ou moins tendu suivant la position des véhicules (à l’approche d’un pylône, au milieu d’une portée…), cela nécessite que les  contrepoids soit mobiles. Ces derniers  sont situés dans une fosse sous terre, ils  sont assez imposants.  Sur certaines installations, comme à l’Aiguille rouge (voir en page 209), ces contrepoids pour le câble tracteur sont situés  sur la gare et sont visibles).

Téléphériques Dscn1525

Sur le schéma ci-dessous, on distingue les poulies associées au câble tracteur, qui fait une boucle. Les cabines sont représentées en bleu.  Le trait noir représente le câble porteur, tendu entre les blocs gris.  Les cabines effectuent donc un mouvement de va-et-vient entre les gares, lorsqu'elles arrivent à quai, il faut alors arrêter les moteurs car il n’y a pas de contour de gare comme sur un TCD par exemple.

Téléphériques Sans_t21

Sur certains téléphériques, si les portées sont trop importantes, les contrepoids  sont remplacés par un système de « tension fixe ». Là, les câbles porteurs sont  reliés à des massifs bétons fixés dans le sol de façon fixe, ils ne bougent pas.  Sous terre, sont coulés de gros massifs en béton, et sur terre, on distingue les  ancrages fixes, qui font la liaison entre le câble porteur et la partie en béton. Ce système est utilisé sur le téléphérique Vanoise Express à la Plagne / Peisey Vallandry.
A noter que deux systèmes de tension sont présentes sur un téléphérique, la tension des câbles tracteurs, comme nous venons de le voir, mais également la tension des câbles porteurs.

Téléphériques Dsc_0812

Téléphériques Dsc_0813

Ligne: Les Pylônes

La ligne peut comporter un ou plusieurs pylônes afin de soutenir le câble, et par  conséquent, les cabines. Sur les téléphériques, les portées peuvent atteindre  plus de 3Km, ce qui implique qu’il y a très peu de pylônes sur la ligne.  En général, ces derniers sont assez imposants et sont construits sur les ruptures de pente afin de maintenir le câble à une certaine hauteur par rapport au  sol. Il n’existe pas de pylônes compression sur les TPH, on implante uniquement  des pylônes support car il n’existe pas de hauteur de survol maximale prévue  par la loi.  Comme pour des pylônes de TSD, sur les TPH, on retrouve une forme triangulaire, plus large à la base qu’en haut du pylône, ce qui lui confère de plus de stabilité. Sur les photos ci-dessous, on repère des guides permettant d’éviter que  les cabines percutent le pylône, ceci est très utile lors des vents violents.

Téléphériques P2-tph10

Le câble porteur étant fixe, il n’y a pas de galets sur le pylône pour le soutenir,  cependant, des galets permettent le passage du câble tracteur. Lorsqu’il n’y a  pas de pylônes sur la ligne, le câble porteur est alors totalement enveloppé par  le chariot du des cabines, ce qui évite un éventuel déraillement.

Le Chariot

Il permet de relier la cabine au câble. Il est composé de galets qui roulent sur le câble porteur et d'un système d'accroche du câble tracteur.

Téléphériques Sam_0416

Téléphériques Dsc_0218

Et voilà, c'est tout pour ce reportage!

Reportage réalisé par Administrateur le 15/09/2019.


Dernière édition par Administrateur le Dim 15 Sep 2019 - 12:06, édité 1 fois
