RM Hiver Télécabine à attache débrayable 10 places (TCD10) de Pierrafort

le Mer 18 Mar 2015 - 19:05
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort
Doppelmayr - 2011


Valmorel est une station situé à l'entrée de la Tarentaise, qui est situé à 1400m d'altitude.

De 1400m à 2500m d'altitude : forêts, pentes douces des alpages et  pentes vertigineuses des sommets. Le Grand Domaine, c'est Valmorel, Doucy, Celliers et St François Longchamp, équipé de 52 remontées mécaniques et de 365 canons à neige, pour 165 kilomètres de pistes et de snowzones. 8 zones de pique-nique.


Pour plus d'informations:
http://www.valmorel.com/fr/hiver/accueil-hiver.html

TCD de Pierrafort
Cette télécabine est très importante sur le domaine et désert de nombreuses pistes.
De plus elle remplace une des plus vieilles télécabines MONTAZ MANTINO, qui possédait aussi une gare intermédiaire.


Caractéristiques techniques:
Exploitant: DSV (Domaine Skiable de Valmorel)
Constructeur:
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort 3976088682
Année de construction: 2011
Vitesse: 6,00 m/s
Place(s): 10
Exploitation: Hiver + Eté
Longueur: 1856 m
Dénivelé: 457 m
Débit à la montée: 3000 p/h
Débit à la descente: 1500 p/h
Emplacement motrice: Amont
Emplacement tension: Aval
Altitude gare aval: 1383 m
Altitude gare amont: 1840 m
Sens de montée: Droite
Nb de pylônes: 13
 - Pylônes support: 10
 - Pylônes compression: 2
 - Pylônes support-compression: 1
Pente moyenne: 25,59 %
Pente maxi: 63%
Temps de trajet: 3,09 min
Type de gare aval: Uni-G couverture basse
Type de gare amont: Uni-G

Type de tension: Hydraulique
Nombre de vérins: 2
Tension nominale: 49200.00 daN
Largeur de voie: 6,10 m
Motorisation: Asynchrone
Puissance: 830 kW

Câble:
Fabricant: Arcelor Mittal
Diamètre: 50,00 mm
Fonction: Câble porteur tracteur
Masse linéique: 9,33 kg/m
Type d'âme: Compacte
Résistance à la rupture: 181550 daN


Véhicules:

Type de véhicules: Cabine CWA Omega IV
Nombre de véhicules: 63 +1 véhicule de service
Masse à vide: 431 kg
Pinces: débrayables A108
Espacement: 12 sec

Situation sur le plan des pistes:
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Pierra10

Gare d'arrivée :
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Img_3113

Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Img_3115

La ligne :
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Img_3114

Profil altimétrique du terrain:
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Captur24
(c) Géoportail

Merci d'avoir lu ce reportage


Dernière édition par floflo87000 le Jeu 5 Nov 2015 - 19:36, édité 1 fois
Thomas69/74
Thomas69/74
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Le grand bornand/la Clusaz/manigod
Messages : 50
Points : 64
Réputation : 13
Date de naissance : 08/06/2002
Date d'inscription : 28/02/2019
Age : 17
Localisation : Rhône Alpes
https://youtu.be/UN0c9CkzcAU

RM Hiver Re: Télécabine à attache débrayable 10 places (TCD10) de Pierrafort

le Lun 27 Avr 2020 - 11:39

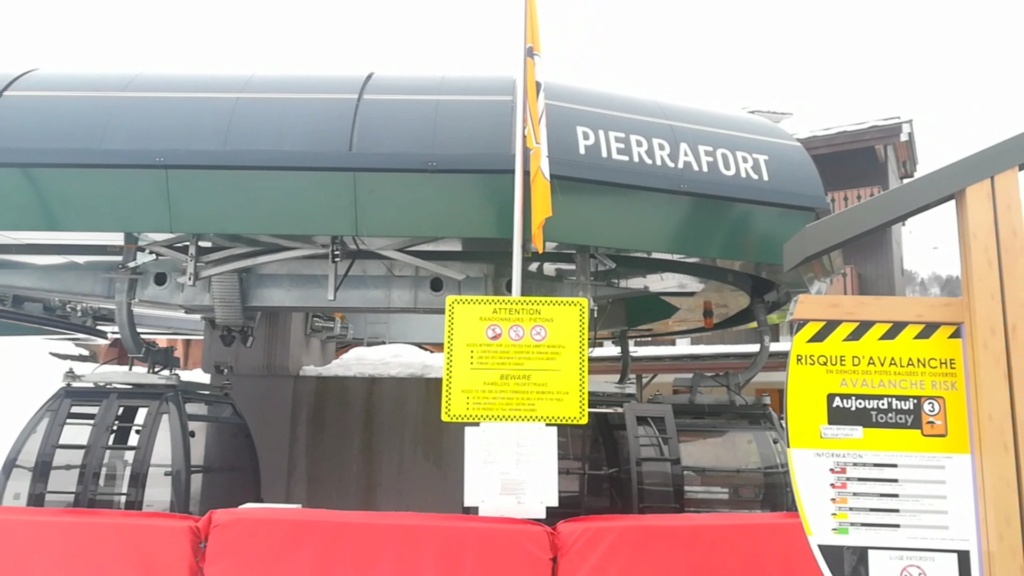

La gare aval : situé sur le front de neige de Valmorel 1350, elle est constituée d'une gare à couverture basse de chez doppelmayr et abordant le même schéma de couleurs des remontées mécaniques de la station. C'est à dire vert et noir.

Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Screen13
Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Screen14

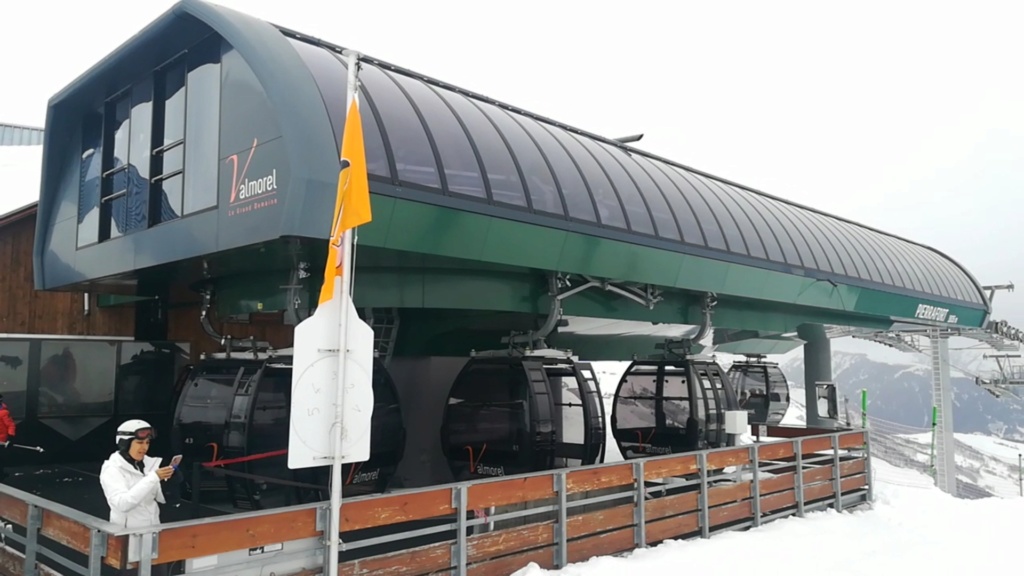

La gare amont: c est la que s'effectue la motorisation du cable, gare classique de doppelmayr avec le meme schéma de couleurs que la gare aval.On y trouve le nom de l installation sur les côtés ainsi que nom de la station sur le devant de la gare.

Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Img_2047

Télécabine à attache débrayable 10 places (TCD10) de Pierrafort Screen15
