Technoalpin TF10 Empty Technoalpin TF10

le Mer 20 Aoû 2014 - 9:48
Technoalpin TF10

Technoalpin
Le TF10 est un enneigeur ventilateur entièrement automatique. Il est disponible en version mobile ou en version fixe sur tour lift, sur tour 1,6 m ou sur bras. Le TF10 bénéficie d'une portée de jet exceptionnelle et d'une capacité accrue d'étalement naturel de la neige. De quoi assurer une qualité de neige constante sur toute la surface de production. Ceci permet de réduire de façon conséquente le temps de travail consacré à la préparation des pistes.
Technoalpin TF10 6937179886_16dedab31d_b

Le TF10 est constitué des éléments suivants:

  • turbine avec moteur de ventilateur
  • compresseur sans huile
  • bloc vannes avec filtre sans soudure en acier de type WEDGE WIRE
  • vannes motorisées avec interrupteurs de fin de course résinifiés et point de vidange intégré
  • sondes de pression et de température et système électrique avec projecteur DEL et feu clignotant
  • afficheur couleur à rétroéclairage par diodes électro luminescentes (DEL), avec déflecteur et dispositif de protection contre le vandalisme


Il dispose d'un réglage d'inclinaison vertical manuel et d'un dispositif motorisé de balayage horizontal avec déverrouillage manuel. L'accès au déverrouillage du balayage, au réglage de l'inclinaison et au bloc vannes s'effectue du même côté de la machine. Le panneau de commande est équipé d'un clavier à rétro-éclairage DEL. Le TF10 est ainsi extrêmement commode à utiliser.

Photos


Technoalpin TF10 6937180894_88baebb84f_b  Technoalpin TF10 6937179886_16dedab31d_b  Technoalpin TF10 Index.php?rex_img_type=right_img&rex_img_file=allgemein-3  Technoalpin TF10 Index.php?rex_img_type=right_img&rex_img_file=allgemein_2


Caractéristiques techniques


DimensionsDonnées électriques
Longueur du générateur (A)1750 mmTension nominale400 V
Largeur du générateur (B)1510 mmFréquence nominale50 / 60 Hz
Hauteur du générateur (H)2150 mmFiche de branchement électrique5 x 63 A
Longueur [max.] (A1)3000 mmCurrent nominale générateur de neige43 A
Longueur [sans remorquage] (A2)2700 mmPuissance nominale du motor turbine (max.)18,5 kW
Longueur [sans stabilisateurs d'avant] (A3)2350 mmCompresseur4 kW
Largeur [max.] (B1)2350 mmChauffage0,5 - 1,8 kW
Largeur [roues] (B2)2000 mmDonnées techniques diverses
Hauteur-total (H1)2535 mmNombre de rotation1500 U/min
PoidsRotation horizontale360 deg (°)
Poids du générateur756 kgAutomatique balayage180 deg (°)
Châssis à stabilisateurs165 kgInclinaison de la turbine45 deg (°)
KIT pour remorquage chariot mobile (GRPT0013)85 kgPression de l'eau en fonctionnement8 - 40 bar
Filtre à eau250 micron
Nucléateurs8
Gicleurs fixes type Quadrijet8
Gicleurs réglables type Quadrijet16
Afficheur - automate1
Connexion type Camlock2 in (")

Couronne de gicleurs

Ses 8 nucléateurs et 24 gicleurs de type Quadrijet font du TF10 l'un des plus performants sur le marché. Tous les enneigeurs ventilateur de TechnoAlpin sont dotés de gicleurs Quadrijet à usure faible et à insert en céramique. Ce dernier garantit la résistance du système, même en présence d'eau agressive. La technologie Quadrijet assure une pulvérisation optimale constante et donc une qualité de neige maximale. Elle est mise en œuvre avec succès depuis 1992. Un système de chauffage ponctuel est intégré à la couronne de gicleurs pour réduire la consommation d'énergie.


Système de vannes et filtre à eau

Sur tous les enneigeurs à turbine de TechnoAlpin, les gicleurs peuvent être activés ou désactivés en fonction de la température. De cette façon, la neige reste toujours d'un haut niveau de qualité. Grâce au bloc vannes, cette régulation peut s'effectuer en toute simplicité et de façon continue. Le filtre à eau en acier au nickel-chrome de type WEDGE WIRE, est intégré au bloc vannes pour garantir un gain de place maximal. Il est sans soudure et donc extrêmement résistant.


Compresseur sans huile

Depuis 1999, tous les enneigeurs autonomes de TechnoAlpin sont dotés d'un compresseur à piston sans huile en aluminium avec circuit de refroidissement intégré. Grâce à ce système, le générateur de neige peut être incliné à loisir. Le compresseur sans huile de la société Kaeser est un pionnier en matière de protection de l'environnement dans la mesure où pas une seule goutte d'huile ne viendra polluer la nature. En outre, un compresseur sans huile consomme, à débit d'air égal, moins d'énergie. Il ne nécessite aucune opération d'entretien annuel. L'absence de filtre à huile, de cartouches de séparation d'huile, de sonde de niveau d'huile et de chauffage à l'arrêt réduit aussi les frais annuels d'exploitation.


Turbine

La nouvelle turbine à motorisation intérieure est maintenant équipée d'un moteur à 1500 t/min, qui réduit considérablement les émissions sonores et les vibrations de l'enneigeur. Avec un ventilateur de 18,5 kW et un compresseur de 4 kW, le TF10 se distingue par ses excellentes caractéristiques énergétiques.

Technoalpin TF10 Dsc_0211

Station météo

Pour que l'enneigeur puisse être paramétré de façon optimale selon les conditions en présence, il est nécessaire de disposer des données météo actuelles. La station météo relève donc toujours la température d'air actuelle et l'humidité relative. Des capteurs de direction du vent, de vitesse du vent et de hauteur de neige peuvent également être mis en place.


Système électronique inerte

L'équipement électrique est conforme aux normes en vigueur dans le pays de destination de la machine. Tous les composants dont le fonctionnement ou la durée de vie est altéré par le gel sont chauffés. Le panneau de commande guidé par menu du TF10 dispose d'un écran multiligne éclairé et affiche ainsi toutes les valeurs indiquées avec clarté. L'unité de commande électronique garantit un fonctionnement sans faille et une régulation optimale de l'installation.



TF10 mobile

Le disposition des éléments principaux que sont le moteur, le compresseur, le coffret électrique et le bloc vannes, autour de l'axe médian ainsi qu'un centre de gravité abaissé permettent de faciliter la manœuvre et améliorent l'équilibre de l'engin. Malgré sa taille il n'est que très légèrement plus lourd que le modèle précédent.


TF10 sur châssis démontable avec stabilisateurs

La nouvelle conception et le chariot démontable en deux parties, disponible en option, permettent de convertir facilement les machines mobiles en installations fixes sur tour lift. La partie avant du chariot est démontée en quelques gestes, et la machine est arrimée et fixée directement au chariot du lift. Les stabilisateurs et la partie arrière du chariot sont ensuite démontés.


TF10 sur tour 1,6 m

Les tronçons de piste difficilement accessibles mais ayant un fort besoin en neige sont les zones d'action typiques de ces installations fixes. La position surélevée du générateur de neige améliore la capacité d'enneigement. La tour est composée d'une colonne en acier de 1,6 m. La base de montage a une hauteur de 20 cm. Des matelas faisant office de protection contre les chocs sont également livrés de série, de même que la plate-forme d'inspection. Le faible poids de la machine simplifie le montage.


TF10 sur tour lift 3,5 m et 4,5 m

Dans le cas d'une installation fixe sur lift, le générateur de neige est positionné sur une tour en acier avec chariot coulissant pour porter la machine. La tour est dotée d'un dispositif de centrage pour simplifier la première installation ou pour les installations effectuées par voie aérienne. Le pilotage du générateur de neige s'effectue commodément depuis le sol, à l'aide d'une commande Bluetooth ou d'un clavier déporté à hauteur d'homme (en option). Les tours lifts sont disponibles en version manuelle, avec HIT-TRAC 8 ou avec vérin hydraulique. Dans le cas d'une tour lift manuelle, il est possible d'abaisser le générateur de neige à l'aide d'un palan mécanique pour l'exécution des travaux d'entretien. La version tour lift pour HIT-TRAC 8 peut être manipulée avec l'appareil motorisé de traction par câble motorisé HIT-TRAC 8. Le câble de traction passe par un  jeu de poulies à l'extrémité supérieure de la tour lift et par une poulie de guidage sur le chariot et le générateur de neige est relevé ou abaissé avec le chariot. Dans le cas d'un lift hydraulique, le générateur de neige est relevé ou abaissé au moyen d'une pompe électrique et d'un vérin hydraulique à l'intérieur de la colonne de la tour lift.

Technoalpin TF10 Dsc_0215

Technoalpin TF10 Dsc_0412

Technoalpin TF10 Dscn5712


TF10 sur bras 6 m et 10 m

Les systèmes sur bras sont généralement employés dans les pistes larges et peu enneigées où les conditions de vent réclament un montage sur la piste elle-même. Le générateur de neige est piloté via une commande Bluetooth ou via un clavier déporté placé à hauteur d'homme. Disponible en option, l'extension de 2,5 m maxi permet au système d'être parfaitement adapté au terrain.



Pour en savoir plus:
Site internet de Demaclenko: www.technoalpin.com

Remerciements: Merci à Technoalpin pour les textes et photos!
Photos ©️Technoalpin et Administrateur.


Dernière édition par Administrateur le Sam 18 Fév 2017 - 15:21, édité 3 fois
léo74130
léo74130
Modérateur
Modérateur
Stations fréquentées : Mont-Saxonnex
Messages : 371
Points : 608
Réputation : 14
Date de naissance : 08/09/1999
Date d'inscription : 31/08/2014
Age : 20
Localisation : Mont-Saxonnex

Technoalpin TF10 Empty Re: Technoalpin TF10

le Sam 13 Juin 2015 - 10:16
voici quelques images:

Technoalpin TF10 Img_2026


Technoalpin TF10 Img_2027

Technoalpin TF10 Img_2028
Loulouski
Loulouski
Administrateur
Administrateur
Stations fréquentées : Ascou-Pailhères, Ax 3 Domaines, Font-Romeu, Les Angles, Arêches-Beaufort, Le Chioula...
Messages : 362
Points : 416
Réputation : 44
Date d'inscription : 13/08/2015
Localisation : Ariège

Technoalpin TF10 Empty Re: Technoalpin TF10

le Lun 21 Déc 2015 - 19:29
Voici quelques images supplémentaires :

Technoalpin TF10 Img_2614

Technoalpin TF10 Img_2614

Technoalpin TF10 Img_2619

Technoalpin TF10 Img_2618

Ainsi qu'une vidéo de TechnoAlpin : https://www.facebook.com/technoalpin/videos/vb.284867356060/10153666075126061/?type=3&theater

_____________________
Technoalpin TF10 Signat11
Administrateur
Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2599
Points : 5711
Réputation : 202
Date d'inscription : 05/08/2014
Localisation : Toulouse
http://stationsdeski.net

Technoalpin TF10 Empty Re: Technoalpin TF10

le Ven 26 Fév 2016 - 14:27
Le sujet à été mis à jour!
De nouvelles photos et caractéristiques techniques sont disponibles. Very Happy
Technoalpin TF10 6937179886_16dedab31d_b
Photo: ©️Technoalpin

_____________________
Technoalpin TF10 Oie_tr11
Administrateur
Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2599
Points : 5711
Réputation : 202
Date d'inscription : 05/08/2014
Localisation : Toulouse
http://stationsdeski.net

Technoalpin TF10 Empty Re: Technoalpin TF10

le Sam 18 Fév 2017 - 15:24
Je viens d'ajouter quelques photos prises aux Angles la semaine dernière!

Et en voici une dernière prise à Ax 3 Domaines:
Technoalpin TF10 Dsc_1010

_____________________
Technoalpin TF10 Oie_tr11
Loulouski
Loulouski
Administrateur
Administrateur
Stations fréquentées : Ascou-Pailhères, Ax 3 Domaines, Font-Romeu, Les Angles, Arêches-Beaufort, Le Chioula...
Messages : 362
Points : 416
Réputation : 44
Date d'inscription : 13/08/2015
Localisation : Ariège

Technoalpin TF10 Empty Re: Technoalpin TF10

le Mar 11 Avr 2017 - 21:50
Une petite photo supplémentaire d'Arêches :

Technoalpin TF10 Img_5745

_____________________
Technoalpin TF10 Signat11
Administrateur
Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2599
Points : 5711
Réputation : 202
Date d'inscription : 05/08/2014
Localisation : Toulouse
http://stationsdeski.net

Technoalpin TF10 Empty Re: Technoalpin TF10

le Sam 23 Sep 2017 - 20:23
Et voici quelques photos supplémentaires ainsi que la notice de montage du TF10 sur site:
Technoalpin TF10 Dsc_1237

Technoalpin TF10 Dsc_1235

Technoalpin TF10 Dsc_1236

Technoalpin TF10 Dsc_1234

_____________________
Technoalpin TF10 Oie_tr11
Administrateur
Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2599
Points : 5711
Réputation : 202
Date d'inscription : 05/08/2014
Localisation : Toulouse
http://stationsdeski.net

Technoalpin TF10 Empty Re: Technoalpin TF10

le Mer 10 Jan 2018 - 15:20
Quelques photos supplémentaires prises pendant les vacances à Font Romeu - Pyrénées 2000.
Technoalpin TF10 Dsc_2115

Technoalpin TF10 Dsc_1924

Technoalpin TF10 Dsc_2113

Technoalpin TF10 Dsc_2112

_____________________
Technoalpin TF10 Oie_tr11
Loulouski
Loulouski
Administrateur
Administrateur
Stations fréquentées : Ascou-Pailhères, Ax 3 Domaines, Font-Romeu, Les Angles, Arêches-Beaufort, Le Chioula...
Messages : 362
Points : 416
Réputation : 44
Date d'inscription : 13/08/2015
Localisation : Ariège

Technoalpin TF10 Empty Re: Technoalpin TF10

le Sam 27 Jan 2018 - 9:56
Voici quelques images supplémentaires :

Les détails des deux types de buses de nucléation :
Technoalpin TF10 Img_4410

La station météo embarquée :
Technoalpin TF10 Img_4411

À l'intérieur du cylindre :
Technoalpin TF10 Img_4412

Le majestueux au sommet de la Calme à Font-Romeu :
Technoalpin TF10 Img_4510

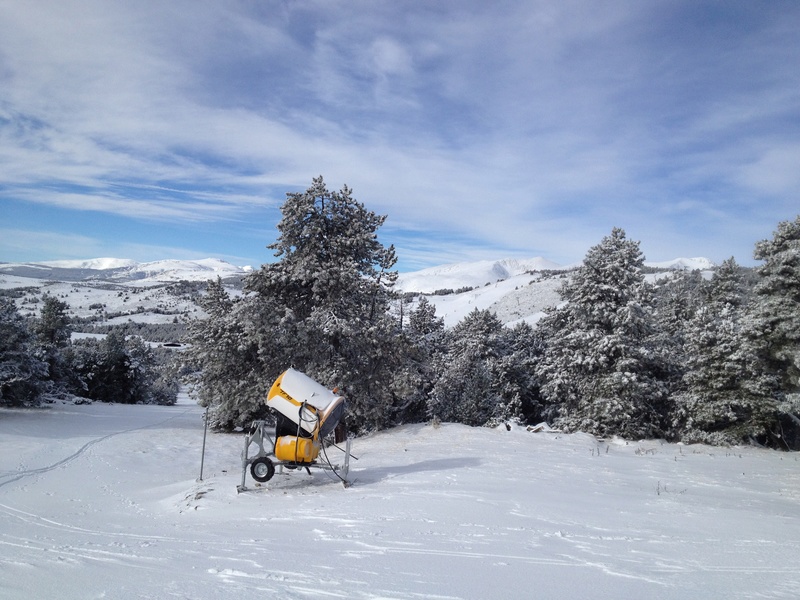

Au Col de la Gallinera à Font-Romeu toujours :
