Télésiège fixe 4 places (TSF4) Combe Empty Télésiège fixe 4 places (TSF4) Combe

le Mar 26 Fév 2019 - 13:32
Télésiège fixe 4 places (TSF4) Combe
Le Lioran - GMM, 2017

1. La station:
Nichée au milieu des sapins au cœur du Massif Cantalien, la station  familiale du Lioran s'étend sur 150 hectares de 1160 à 1850 mètres d'altitude. La station est pourvue d’une multitude d’activités à partager en famille ou entre amis, telles que la luge sur rails, raquettes, motoneige, ski-joëring...
Au sommet de la station, s’étend un panorama à 360° sur le plus grand volcan d’Europe. L’accès au Lioran peut s’effectuer directement depuis la gare SNCF, un téléski permet de rejoindre rapidement le domaine skiable, ce qui est unique en Europe!
La station est très agréable et chaleureuse, adaptée à tous les niveaux et à tous les skieurs. Station très dynamique (plans d’investissements et nouvelles installations).

Pour plus d'informations: http://www.lelioran.com/

2. Le télésiège fixe 4 places de la Combe

Après le remplacement du télésiège du Buron du baguet en 2014, et du télésiège de Masseboeuf en 2015, la station du Lioran a remplacé l'ancien TSF3 de la Combe par un télésiège fixe 4 places en 2017. Cette installation permet donc de se rendre vers le secteur du Plomb du Cantal sans avoir à prendre le TPH du Plomb du Cantal. Le départ de cette remontée mécanique se situe au niveau de la gare d'arrivée du TSD6 du Buron du Baguet (Leitner) et son débarquement s'effectue à l'emplacement de l'ancienne G2 du TSF3 Combe. Construit par GMM durant l'été 2017, le TSF4 de la Combe s'inscrivait dans la continuité du projet d'amélioration du domaine skiable, après la création du TSD Buron du Baguet et du TSF Masseboeuf.

Télésiège fixe 4 places (TSF4) Combe Dsc_1346

Voir le sujet sur le chantier de cette installation: https://forum.stationsdeski.net/t2440-construction-telesiege-fixe-de-la-combe-chantiers-le-lioran-2017

Caractéristiques d'exploitation:
Exploitant: SAEM SUPER LIORAN
Maîtrise d'ouvrage: SAEM SUPER LIORAN
Maîtrise d'oeuvre: ERIC

Caractéristiques techniques:
Constructeur:
Télésiège fixe 4 places (TSF4) Combe 4251394607
Place(s): 4
Exploitation: Hiver + Été
Longueur: 928 m
Dénivelé: 318 m
Débit à la montée: 2000 p/h
Débit à la descente: 1100 p/h
Emplacement motrice: Aval
Emplacement tension: Aval
Sens de montée: Droite
Nb de pylônes: 9
Pylônes support: 7
Pylônes compression: 1
Pylônes support/compression: 1
Année de construction: 2017
Vitesse: 2.5 m/s
Pente maxi: 63%
Type de tension: Hydraulique
Nombre de vérins: 1
Motorisation: Asynchrone
Diamètre poulie motrice: 4700 mm
Tapis d'embarquement: Oui

Caractéristiques du câble:
Fabricant: Arcelor Mittal
Diamètre: 41,00 mm
Masse linéique: 5.89 kg/m
Type d'âme: Compacte
Pas de câblage: 296,00 mm

Caractéristiques des véhicules:
Type de véhicules: Arceau coudé
Nombre de véhicules: 105
Masse à vide: 157 kg


La gare aval:
Télésiège fixe 4 places (TSF4) Combe Dsc_1370


Télésiège fixe 4 places (TSF4) Combe Dsc_1349

Télésiège fixe 4 places (TSF4) Combe Dsc_1348

Télésiège fixe 4 places (TSF4) Combe Dsc_1345

Télésiège fixe 4 places (TSF4) Combe Dsc_1371

Télésiège fixe 4 places (TSF4) Combe Dsc_1347

Télésiège fixe 4 places (TSF4) Combe Dsc_1356

La machinerie

Télésiège fixe 4 places (TSF4) Combe Dsc_1310

Centrale de frein et axe avec réducteur:
Télésiège fixe 4 places (TSF4) Combe Dsc_1312  Télésiège fixe 4 places (TSF4) Combe Dsc_1311

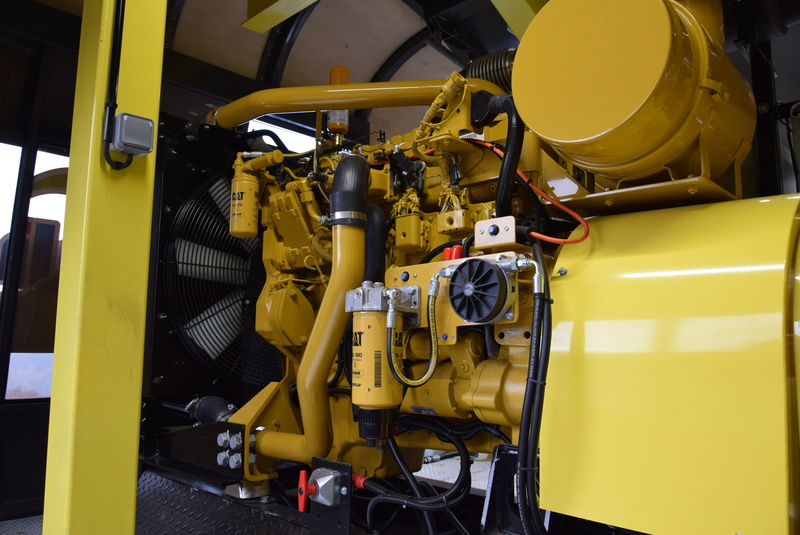

Moteur:
Télésiège fixe 4 places (TSF4) Combe Dsc_1318

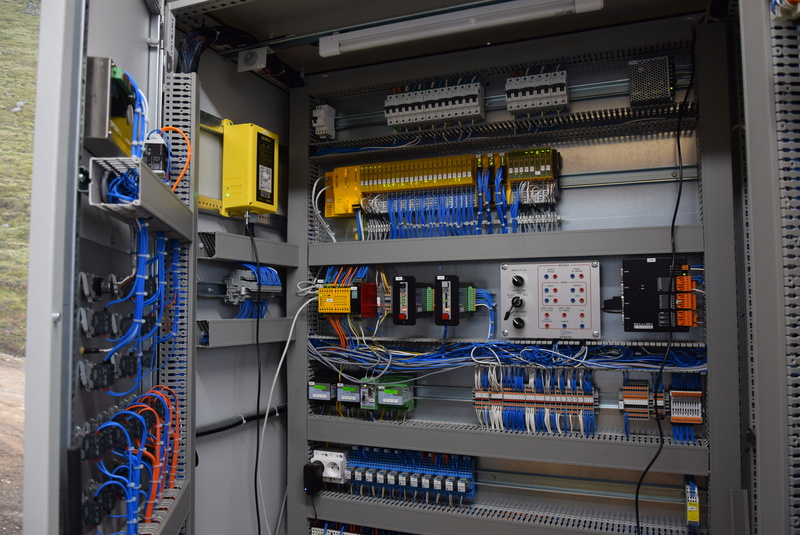

Le local et le pupitre de commande (automatismes Seirel):
Télésiège fixe 4 places (TSF4) Combe Dsc_1319

Télésiège fixe 4 places (TSF4) Combe Dsc_1317

Armoires de puissance:
Télésiège fixe 4 places (TSF4) Combe Dsc_1315

Télésiège fixe 4 places (TSF4) Combe Dsc_1368

Télésiège fixe 4 places (TSF4) Combe Dsc_1369

La débarquement du TSD6 Buron du Baguet et la gare aval du TSF Combe:
Télésiège fixe 4 places (TSF4) Combe Dsc_1373

Télésiège fixe 4 places (TSF4) Combe Dsc_1351

Le pylône 1:
Télésiège fixe 4 places (TSF4) Combe Dsc_1357

Le pylône 2:
Télésiège fixe 4 places (TSF4) Combe Dsc_1358

Le pylône 3:
Télésiège fixe 4 places (TSF4) Combe Dsc_1359

Le pylône 4:
Télésiège fixe 4 places (TSF4) Combe Dsc_1362

Télésiège fixe 4 places (TSF4) Combe Dsc_1360

Le pylône 5:
Télésiège fixe 4 places (TSF4) Combe Dsc_1361

Le pylône 6:
Télésiège fixe 4 places (TSF4) Combe Dsc_1365

Le pylône 7:
Télésiège fixe 4 places (TSF4) Combe Dsc_1364

Le pylône 8:
Télésiège fixe 4 places (TSF4) Combe Dsc_1363

Le pylône 9:
Télésiège fixe 4 places (TSF4) Combe Dsc_1367

Les pylônes 8 et 9 avant la G2:
Télésiège fixe 4 places (TSF4) Combe Dsc_1354

Télésiège fixe 4 places (TSF4) Combe Dsc_1355

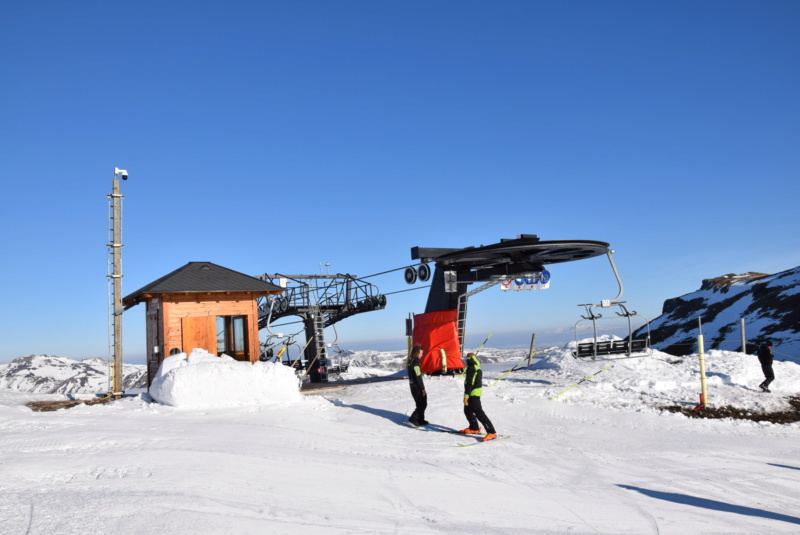

La poulie retour:
Télésiège fixe 4 places (TSF4) Combe Dsc_1352

Télésiège fixe 4 places (TSF4) Combe Dsc_1353

Télésiège fixe 4 places (TSF4) Combe Dsc_1366

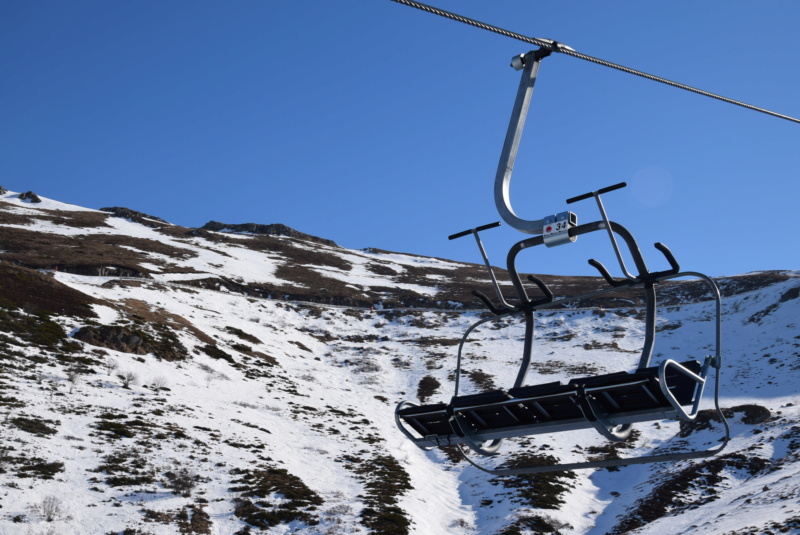

Les sièges:
Télésiège fixe 4 places (TSF4) Combe Dsc_1372

Le Chantier - Construction TSF Combe

Construit par GMM durant l'été 2017, le TSF4 de la Combe s'inscrivait dans la continuité du projet d'amélioration du domaine skiable, après la création du TSD Buron du Baguet et du TSF Masseboeuf. Voici quelques images du chantier, le sujet est visible ici: https://forum.stationsdeski.net/t2440-construction-telesiege-fixe-de-la-combe-chantiers-le-lioran-2017

https://youtu.be/GuL0vFBgMxI

Télésiège fixe 4 places (TSF4) Combe Dsc_1512

Télésiège fixe 4 places (TSF4) Combe Dsc_1412

Reportage réalisé par Administrateur le 26/02/2019, prise des photos le 24/02/2019. Merci au personnel de la station pour leur accueil!


Dernière édition par Administrateur le Mar 26 Fév 2019 - 13:45, édité 1 fois

_____________________
Télésiège fixe 4 places (TSF4) Combe Oie_tr11
Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2448
Points : 5400
Réputation : 197
Date d'inscription : 05/08/2014
Localisation : Toulouse
Voir le profil de l'utilisateurhttp://stationsdeski.net

Télésiège fixe 4 places (TSF4) Combe Empty Re: Télésiège fixe 4 places (TSF4) Combe

le Mar 26 Fév 2019 - 13:38
Quelques plans de l'installation:
Tout d'abord, un plan 2D de la gare aval, gare motrice:
Télésiège fixe 4 places (TSF4) Combe Combe10

Et enfin, la gare amont:
Télésiège fixe 4 places (TSF4) Combe Rember10
©Le Lioran - GMM - ERIC
