Les Télécordes Empty Re: Les Télécordes

le Mar 23 Avr 2019 - 14:35
Les télécordes
Dossier technique - Description et fonctionnement

Les télécordes sont les prédécesseurs des tapis roulants. Le principe de fonctionnement est assez simple; une corde est tendue entre deux pylônes, les skieurs s'accrochent à la corde pour remonter les pentes. Les télécordes sont moins adaptées aux débutants car la corde est souvent trop haute ou trop basse, c'est pour cela qu'elles sont aujourd’hui dépassées par les tapis.
Cependant, elles sont encore présentes dans les espaces débutants car leur prix est très abordable (en moyenne 50 000€), ce qui permet aux petites stations d'aménager des espaces débutants à un tarif abordable.
Une télécorde est constituée de deux pylônes (gare aval et gare amont) et parfois d'un ou de plusieurs pylônes intermédiaires si la ligne est longue. Dans la plupart des cas, le moteur est à l'amont, la gare motrice assure aussi la tension, ce qui signifie que la station retour est très simple puisqu'elle n'assure que le retour de la corde.
Pente conseillée pour le débarquement 5%.

Les Télécordes Dsc_1926

Caractéristiques techniques

Débit: jusqu'à 1500p/h chez GMM et 720 p/h chez Sunkid
Longueur: jusqu'à 300m chez Sunkid et 200m chez GMM
Puissance du moteur: de 3 à 11kW
Diamètre de la corde: entre 16 et 24mm
Pente max: 20% et 10 à 15% pour les pistes débutants
Prix: de 15 000 à 100 000€

Les Télécordes Dsc_1925

Constructeurs et applications

Trois constructeurs se partagent le marché des télécordes: Sunkid, Montagner et depuis 2016 GMM.
• Sunkid (produit dénommé Swiss Cord, avec la possibilité de surélever la ligne électriquement de 3.9m afin de favoriser le passage des dameuses et éviter l'usure de la corde).
• GMM depuis 2016
• Montagner.

Applications:
Les applications des télécordes sont multiples, elles peuvent être utilisées sur des espaces débutants, pour la desserte de pistes courtes, pour des liaisons entre différents secteurs, pistes ludiques, retour station...

Taris et références
TypeStationConstructeurLongueurDéniveléPrix
TélécordeCauteretsSunkid60m120 000€
TélécordeAscoGMM98m7m58 500€
Télécorde Plan VertLes Arcs ADSGMM100m10m55 000€
Télécorde Les FeuxLes ContaminesGMM140m22m79 660€
TélécordeLe SchnepfenriedGMM25 000€

Les Télécordes Dsc_1928


Station retour simple

La gare retour simple est en général située en aval, elle n'assure ni la tension, ni l'entrainement de la ligne. Elle est donc très simple et nécessite donc assez peu d’entretien.
A noter qu'il est pratiquement impossible d'installer des portiques pour forfaits sur une télécorde, car les skieurs peuvent prendre l'appareil en cours de route.

Les Télécordes Dsc_1927

Les Pylônes

Ils ne sont pas présents sur toutes les télécordes car leur implantation dépend de la longueur de l'appareil. Si la télécorde est très longue, il est possible d'installer plusieurs pylônes, cependant, ces derniers ne soutiennent que le retour du câble, qui s’effectue plus haut que la corde dans le sens montant. En effet, les skieurs s'accrochent avec leurs mains à la corde, il est ainsi impossible de poser des balanciers et poulies pour la corde montante. Cependant, un crochet permet en général de soutenir la corde la nuit, pour qu'elle ne frotte pas contre la lame des dameuses.

Les Télécordes Dsc_1924

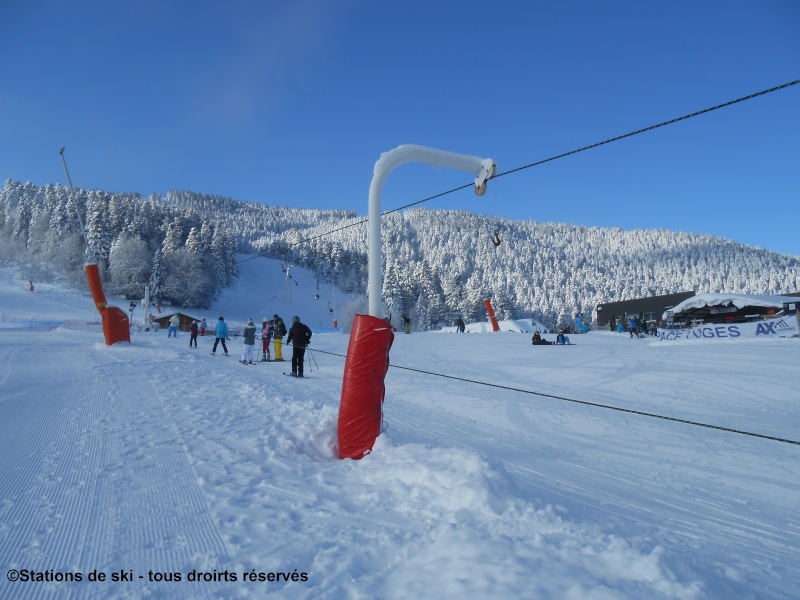

Les Télécordes P1-tyl10

Station motrice tension

Comme son nom l'indique, la station motrice tension assure l'entrainement et la tension de la corde. Elle est donc beaucoup plus complexe que la station retour simple et dispose d'un moteur de puissance variable, en général compris entre 3 et 11kW. Un dispositif de fin de piste "double contact" équipe la gare amont afin d'arrêter l'installation si un skieur reste accroché à la corde.

Les Télécordes Arrivy15  Les Télécordes Arrivy16


Les Télécordes Dsc_1929

Reportage réalisé par Admin le 23/04/2019.

_____________________
Les Télécordes Oie_tr11
Val Grenier
TSD6 Flocons
TSD6 Flocons
Stations fréquentées : Super-Besse, Prabouré, le Mont-Dore
Messages : 259
Points : 312
Réputation : 37
Date d'inscription : 13/03/2018
Localisation : Massif Central
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Mer 24 Avr 2019 - 14:46
100 000€ ça parait cher pour un télécorde ... Shocked

_____________________
Si vous avez des questions vous pouvez me les envoyer par MP Wink
Mon domaine skiable miniature en cours de construction Arrow ici Very Happy
Ouverture de la saison d'été le 15 juin


Reportages prévus pour cet été si possible de Prabouré:
-TKE Crêtes du forez
-TKD Slalom
-TKE Jonquilles
Guetta JR
TKD1 Front de Neige
Stations fréquentées : Les sybelles courchevel val thorens Les Septs Laux Collet d’alvard
Messages : 24
Points : 34
Réputation : 10
Date d'inscription : 17/02/2019
Localisation : les sybelles savoi Mont Blanc
Voir le profil de l'utilisateurhttps://www.sybelles.ski/

Les Télécordes Empty Re: Les Télécordes

le Jeu 25 Avr 2019 - 11:38
oui mais plus de station ne s'équipe avec un télécorde

_____________________
https://www.sybelles.ski/


Domaine Skiable des Sybelles FERMÉ

Val Grenier
TSD6 Flocons
TSD6 Flocons
Stations fréquentées : Super-Besse, Prabouré, le Mont-Dore
Messages : 259
Points : 312
Réputation : 37
Date d'inscription : 13/03/2018
Localisation : Massif Central
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Jeu 25 Avr 2019 - 14:19
A cause du prix ou de la mode ? Very Happy

_____________________
Si vous avez des questions vous pouvez me les envoyer par MP Wink
Mon domaine skiable miniature en cours de construction Arrow ici Very Happy
Ouverture de la saison d'été le 15 juin


Reportages prévus pour cet été si possible de Prabouré:
-TKE Crêtes du forez
-TKD Slalom
-TKE Jonquilles
Guetta JR
TKD1 Front de Neige
Stations fréquentées : Les sybelles courchevel val thorens Les Septs Laux Collet d’alvard
Messages : 24
Points : 34
Réputation : 10
Date d'inscription : 17/02/2019
Localisation : les sybelles savoi Mont Blanc
Voir le profil de l'utilisateurhttps://www.sybelles.ski/

Les Télécordes Empty Re: Les Télécordes

le Jeu 25 Avr 2019 - 19:04
la mode

_____________________
https://www.sybelles.ski/


Domaine Skiable des Sybelles FERMÉ

Administrateur
Administrateur
Administrateur
Stations fréquentées : Grandvalira, les Angles, Ax 3 Domaines, le Mourtis, le Lioran, St Lary, Font Romeu, Goulier, Ascou, Les Arcs, La Clusaz, Peyragudes, Luchon Superbagnères, Grand Tourmalet, Les Saisies, La Quillane, Porté Puymorens, Etc...
Messages : 2497
Points : 5497
Réputation : 200
Date d'inscription : 05/08/2014
Localisation : Toulouse
Voir le profil de l'utilisateurhttp://stationsdeski.net

Les Télécordes Empty Re: Les Télécordes

le Sam 27 Avr 2019 - 19:57
Réputation du message : 100% (2 votes)
En effet, actuellement, les télécordes sont souvent moins pratiques que les tapis roulants, qui coûtent un peu plus chère, mais qui sont beaucoup plus confortables pour la clientèle. Les télécordes ne sont pas très pratiques, en particulier pour les débutants car c'est parfois compliqué de resté accroché à la corde, souvent trop basse ou trop haute. Donc on peut dire que c'est à cause de la mode des tapis depuis quelques années oui. Wink

_____________________
Les Télécordes Oie_tr11
Pra'z Ropeways
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Espace Diamant | Les Rafforts | Arêches Beaufort | Evasion Mont-Blanc | Orcières Merlette
Messages : 34
Points : 91
Réputation : 11
Date de naissance : 06/07/2000
Date d'inscription : 11/05/2018
Age : 19
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Lun 29 Avr 2019 - 21:48
En décembre dernier, alors que j'étais en stage aux Saisies la semaine avant l'ouverture (sois du 17 au 21 décembre), on est allé placer le câble du télécorde. C'est une opération très délicate et qui peut s'avérer dangereuse. J'ai pris quelques clichés :

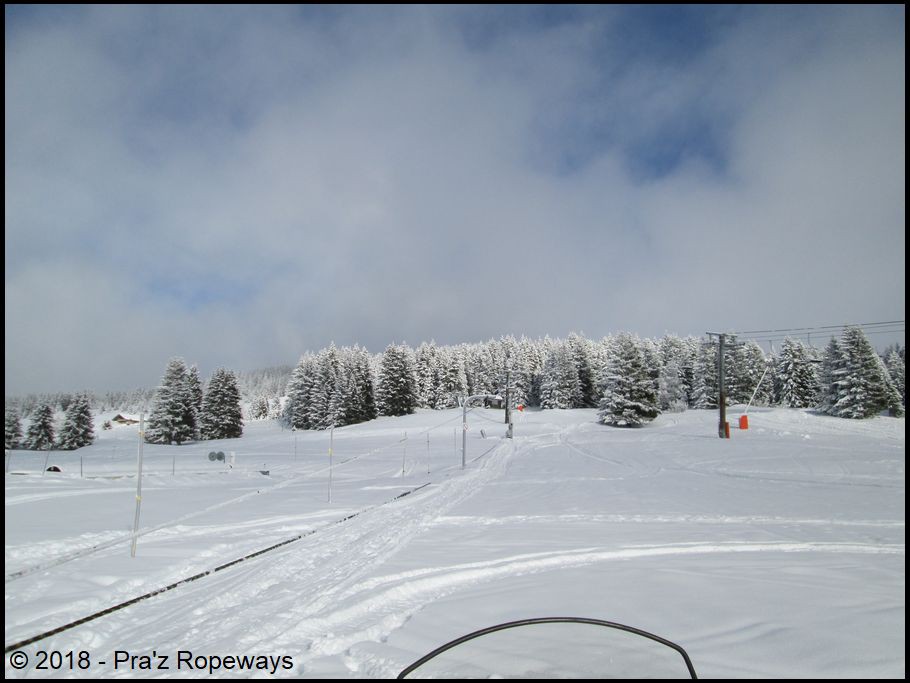

Les Télécordes Gallery_6296_5343_40725
Le câble à déjà été mis en amont et au niveau du pylône intermédiaire.

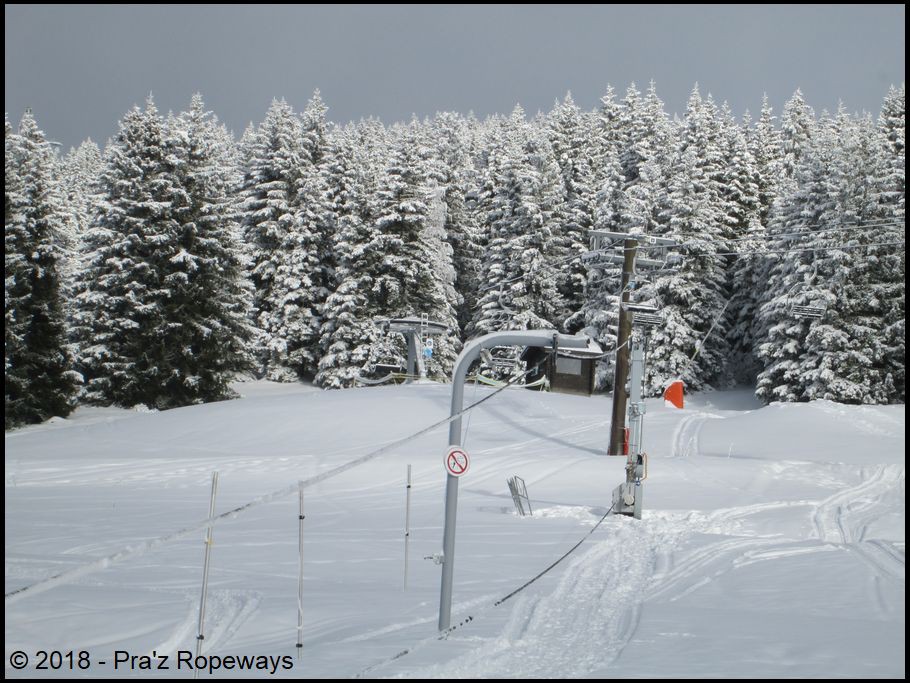

Les Télécordes Gallery_6296_5343_90811
Vue de plus près.

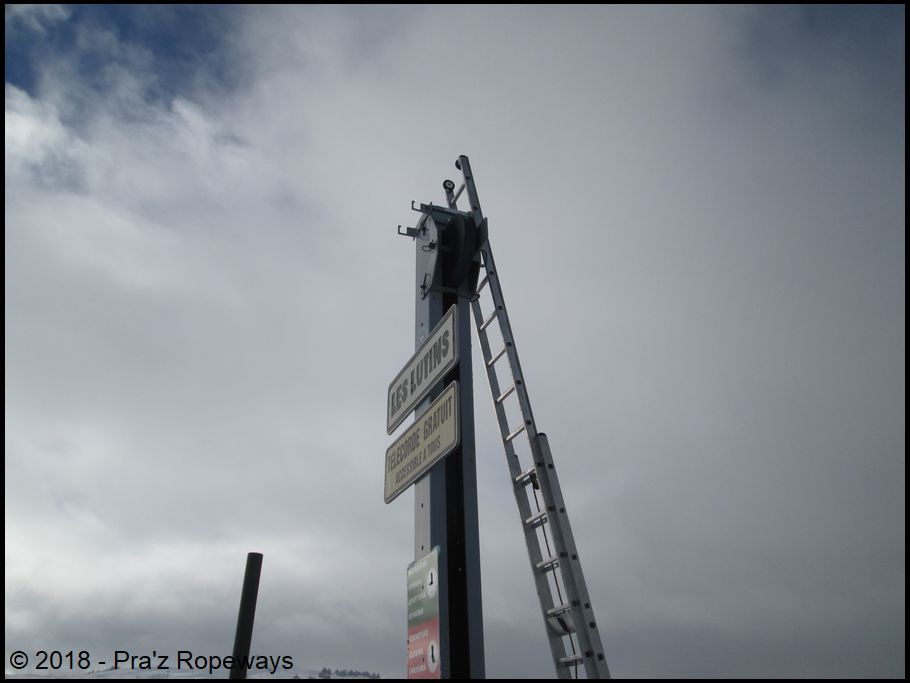

Les Télécordes Gallery_6296_5343_1626
La gare aval dépourvue de câble et de capots de protection.

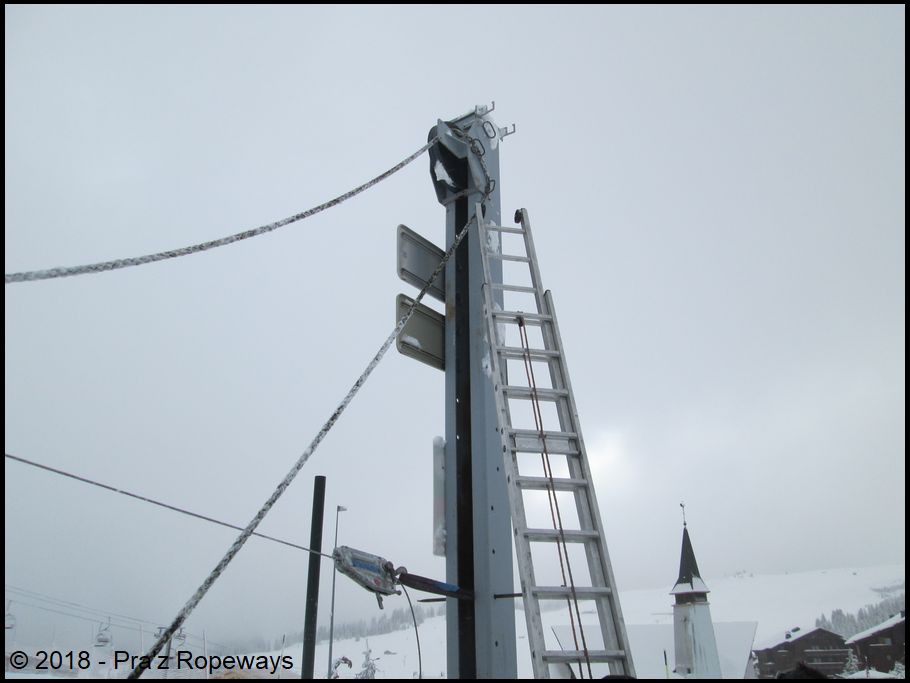

Les Télécordes Gallery_6296_5343_43926
Installation du câble avec notamment la présence de tire-forts.

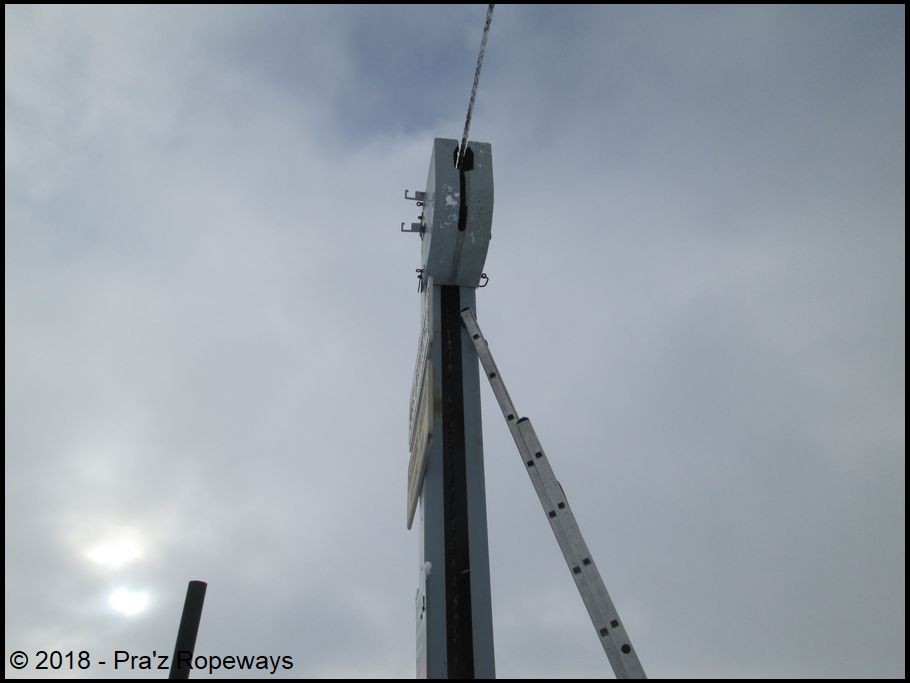

Les Télécordes Gallery_6296_5343_44656
Les deux capots...

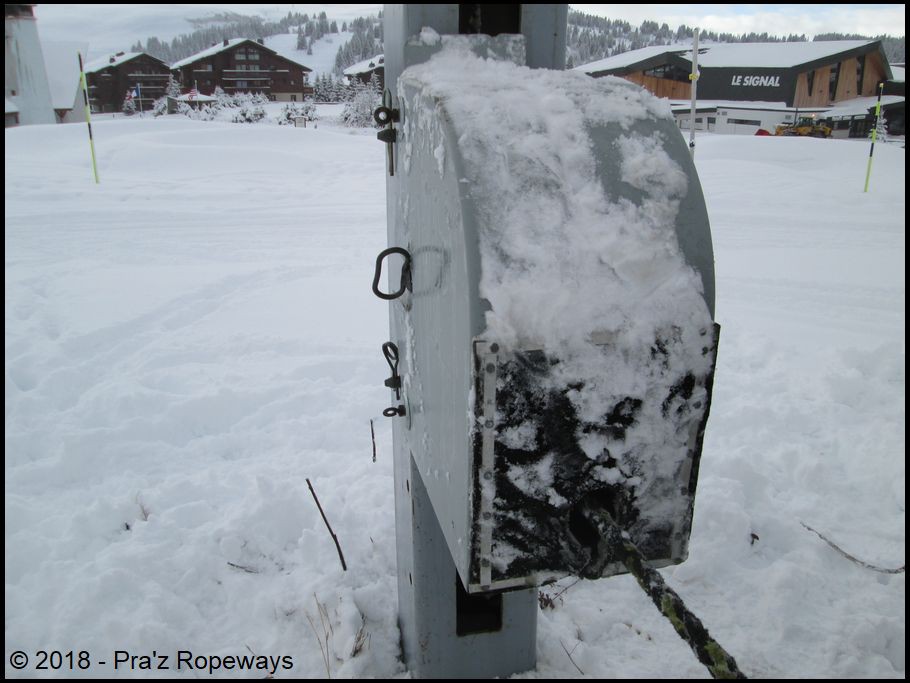

Les Télécordes Gallery_6296_5343_85896
... sont installés.

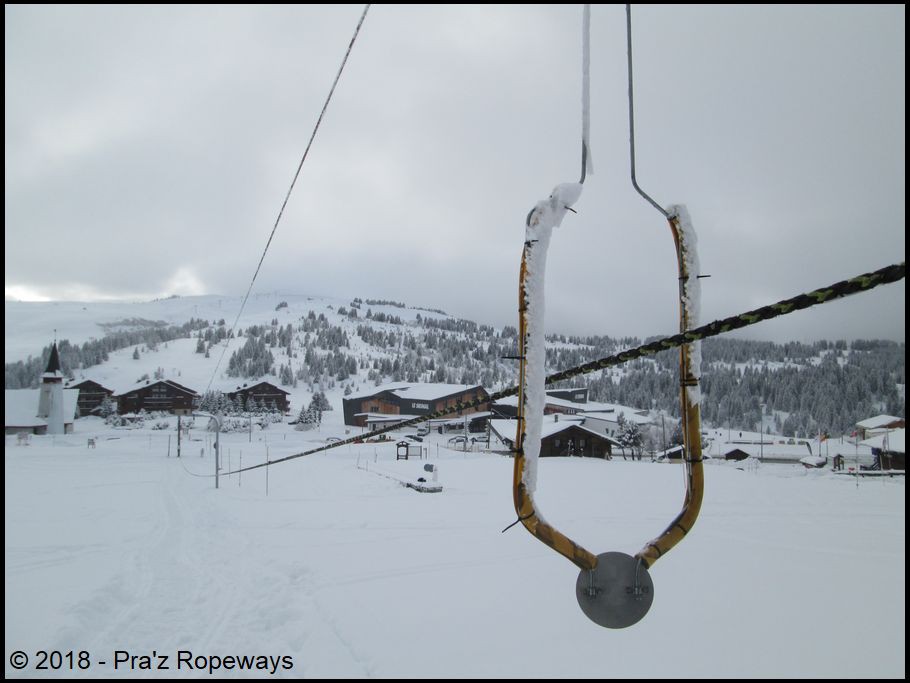

Les Télécordes Gallery_6296_5343_32095
La ligne vue depuis la gare amont.

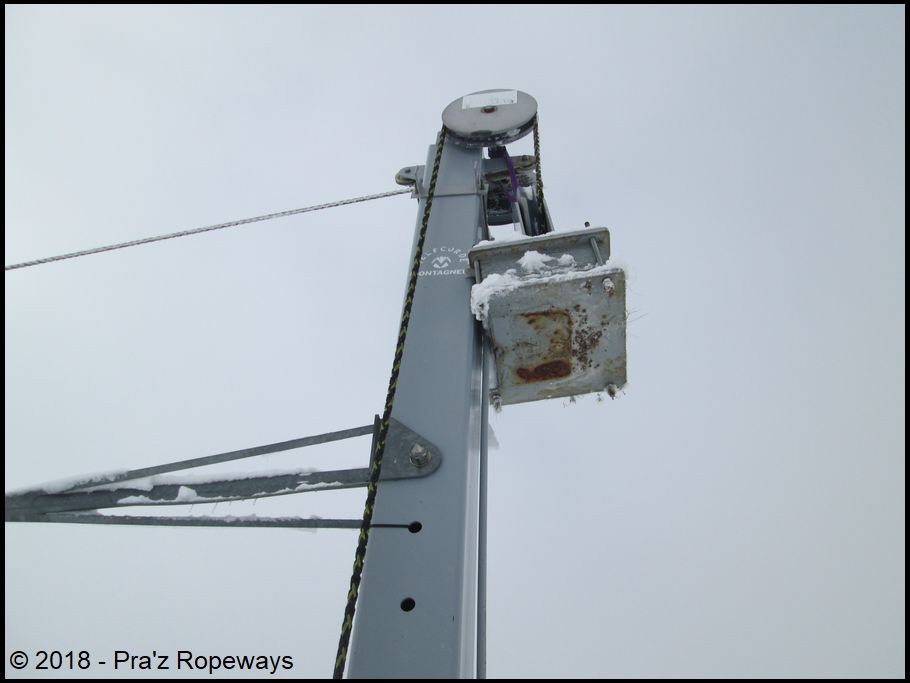

Les Télécordes Gallery_6296_5343_30511
Un déraillement au niveau du contrepoids a été aperçu et nous avons du donc replacer le câble.

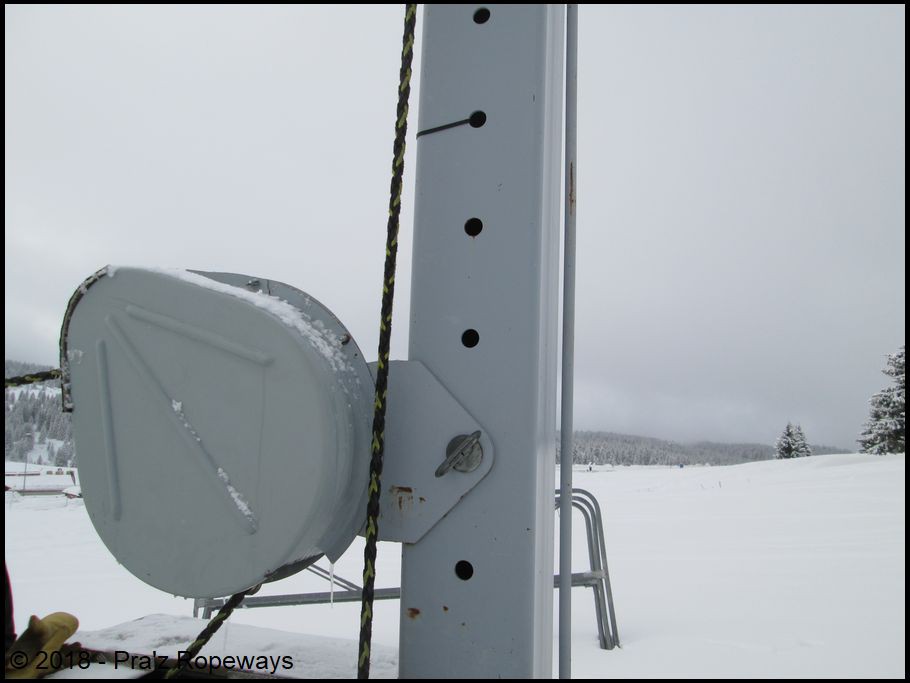

Les Télécordes Gallery_6296_5343_28227
Et fin deux vues...

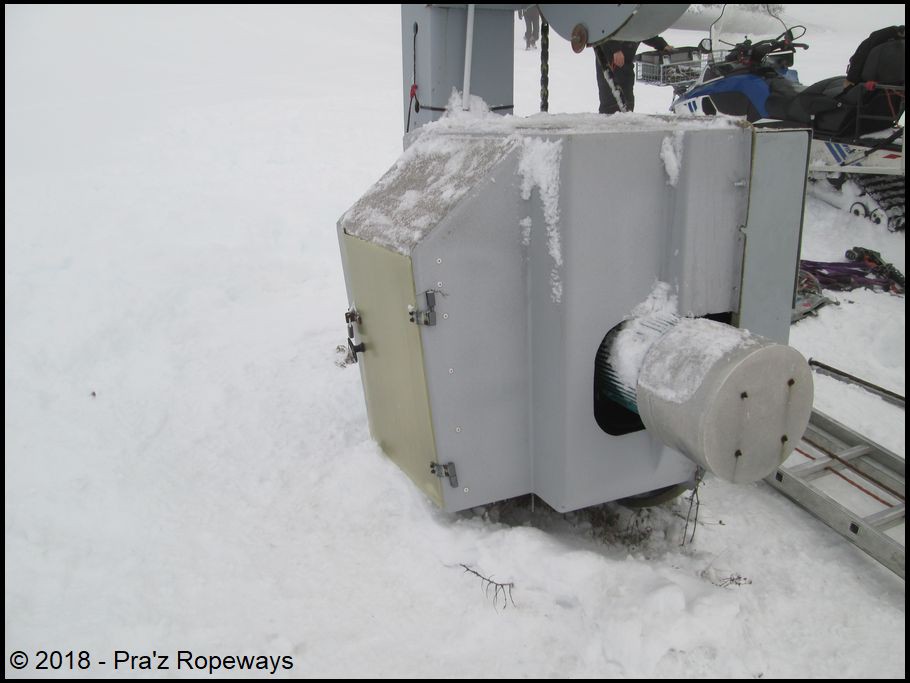

Les Télécordes Gallery_6296_5343_36191
... du groupe moteur.

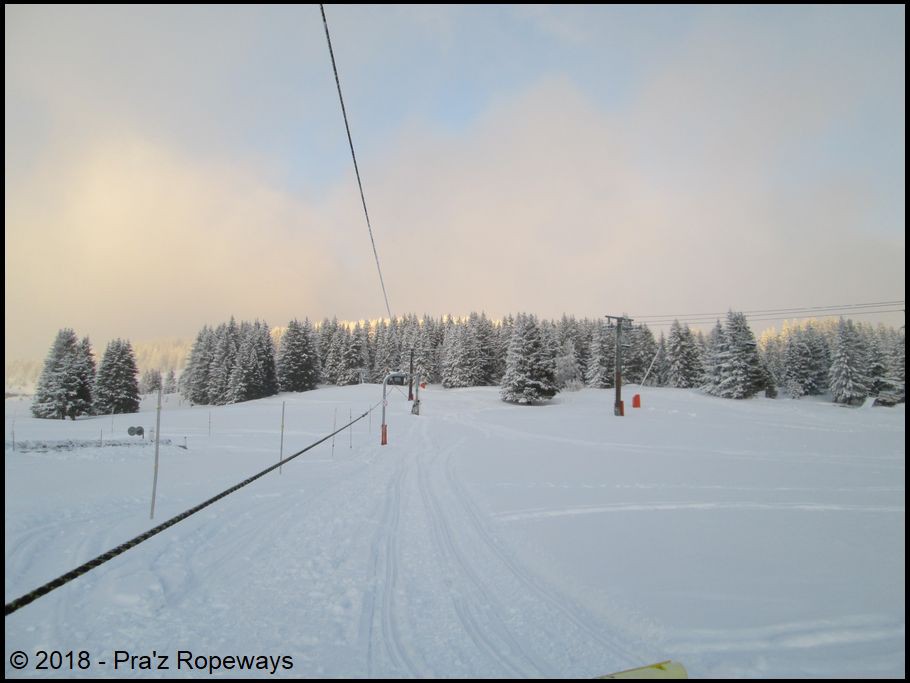

Les Télécordes Gallery_6296_5343_34178
Le télécorde est prêt !
Guetta JR
TKD1 Front de Neige
Stations fréquentées : Les sybelles courchevel val thorens Les Septs Laux Collet d’alvard
Messages : 24
Points : 34
Réputation : 10
Date d'inscription : 17/02/2019
Localisation : les sybelles savoi Mont Blanc
Voir le profil de l'utilisateurhttps://www.sybelles.ski/

Les Télécordes Empty Re: Les Télécordes

le Sam 11 Mai 2019 - 9:32
C'est sympa les Saisies

_____________________
https://www.sybelles.ski/


Domaine Skiable des Sybelles FERMÉ

Val Grenier
TSD6 Flocons
TSD6 Flocons
Stations fréquentées : Super-Besse, Prabouré, le Mont-Dore
Messages : 259
Points : 312
Réputation : 37
Date d'inscription : 13/03/2018
Localisation : Massif Central
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Sam 11 Mai 2019 - 11:51
Réputation du message : 100% (1 vote)
Qu'est-ce qui s'avère dangereux ? le poids du câble, qu'on coince sa main dans la poulie etc ?
Pourquoi le câble n'était pas en place ?

_____________________
Si vous avez des questions vous pouvez me les envoyer par MP Wink
Mon domaine skiable miniature en cours de construction Arrow ici Very Happy
Ouverture de la saison d'été le 15 juin


Reportages prévus pour cet été si possible de Prabouré:
-TKE Crêtes du forez
-TKD Slalom
-TKE Jonquilles
Pra'z Ropeways
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Espace Diamant | Les Rafforts | Arêches Beaufort | Evasion Mont-Blanc | Orcières Merlette
Messages : 34
Points : 91
Réputation : 11
Date de naissance : 06/07/2000
Date d'inscription : 11/05/2018
Age : 19
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Sam 11 Mai 2019 - 14:37
@Val Grenier a écrit:Qu'est-ce qui s'avère dangereux ? le poids du câble, qu'on coince sa main dans la poulie etc ?
Pourquoi le câble n'était pas en place ?

C'est vrai que j'ai oublié de dire que avant que je prenne les photos, les poulies n'étaient pas installées non plus. En été, généralement, les cordes des télécordes sont enlevées. Je vais un peu plus détailler sur ce que fait  :


  1. La corde a déjà été précédemment installé en gare amont et tendue grâce à des tire-forts.
  2. Enlever la poulie et l'axe de la poulie.
  3. Élever la corde au niveau au niveau du passage de la poulie retour du haut et la faire tenir en haut grâce à un rattrape-câble.
  4. Après, "l'acrobate" en haut doit garder la corde tendue de sorte à ce qu'avec l'autre main, il puisse installer l'axe de la poulie et la poulie. C'est la partie la plus délicate de l'opération.
  5. Après, il reste seulement la poulie du bas et les capots à installer, ce qui est bien plus simple.


Rien que pour cet opération, ils étaient trois : 1 au dessus de l'échelle, 1 autre pour tenir l'échelle et 1 dernier pour régler les tire-forts. Moi, j'aurais pu participer, mais, en vu de la dangerosité de l'opération, il a été préférée que je reste à observer et à prendre des photos (de même, c'est tout aussi dangereux pour les curieux qui passent sous l'axe de la ligne, imaginez si "l'acrobate" lâche la corde par erreur... ). Rien que le câble et la poulie sont tout deux lourds.
Val Grenier
TSD6 Flocons
TSD6 Flocons
Stations fréquentées : Super-Besse, Prabouré, le Mont-Dore
Messages : 259
Points : 312
Réputation : 37
Date d'inscription : 13/03/2018
Localisation : Massif Central
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Sam 11 Mai 2019 - 15:05
Merci pour les explications Very Happy

Ce qui m'étonne, c'est qu'une grande station comme les saisies ... ont encore un télécorde et non un tapis Rolling Eyes

_____________________
Si vous avez des questions vous pouvez me les envoyer par MP Wink
Mon domaine skiable miniature en cours de construction Arrow ici Very Happy
Ouverture de la saison d'été le 15 juin


Reportages prévus pour cet été si possible de Prabouré:
-TKE Crêtes du forez
-TKD Slalom
-TKE Jonquilles
Pra'z Ropeways
TSF2 Forêt
TSF2 Forêt
Stations fréquentées : Espace Diamant | Les Rafforts | Arêches Beaufort | Evasion Mont-Blanc | Orcières Merlette
Messages : 34
Points : 91
Réputation : 11
Date de naissance : 06/07/2000
Date d'inscription : 11/05/2018
Age : 19
Voir le profil de l'utilisateur

Les Télécordes Empty Re: Les Télécordes

le Sam 11 Mai 2019 - 18:09
A mon avis, le choix de garder ces télécordes est purement économique, l'exploitant préférant remplacer les grands axes, tel que les remontées de liaison vers le reste de l'Espace Diamant. A l'époque, avant la télécorde des Lutins, il y avait un téléski. Je ne pense pas que leurs remplacement soient prioritaires, surtout quand on regarde le débit des télésièges Douce-Grattary, Brichou et Roche Blanche et quand on voit la lenteur de Rosières et Jorets. Les plus récents tapis roulant sont ceux de Boëtet et Chardons.
