Télésiège à attache débrayable 6 places (TSD6) de la Madeleine
Mer 18 Mar 2015 - 18:45
1. La station:
Valmorel est une station situé à l'entrée de la Tarentaise, qui est situé à 1400m d'altitude.
De 1400m à 2500m d'altitude : forêts, pentes douces des alpages et
pentes vertigineuses des sommets. Le Grand Domaine, c'est Valmorel,
Doucy, Celliers et St François Longchamp, équipé de 52 remontées
mécaniques et de 365 canons à neige, pour 165 kilomètres de pistes et de
snowzones. 8 zones de pique-nique.
Pour plus d'informations:
http://www.valmorel.com/fr/hiver/accueil-hiver.html
2. TSD de la Madeleine
Ce télésiège assure la jonction entre Valmorel et St François-Longchamps.
De plus il remplace une installation peu courante: un télésiège pulsé tri-place.
Caractéristiques d'exploitation:
Exploitant: DSV (Domaine Skiable de Valmorel)
Maitrise d'ouvrage: DSV (Domaine Skiable de Valmorel)
Maîtrise d'oeuvre: AIM
Caractéristiques techniques:
Marque:POMAGALSKI
Place(s): 6
Exploitation: Hiver + Été
Longueur: 2090 m
Dénivelé: 575 m
Altitude gare aval: 1805 m
Altitude gare amont: 2380 m
Débit à la montée: 3000 p/h
Débit à la descente: N.C. p/h
Emplacement motrice: Amont
Emplacement tension: Aval
Sens de montée: Droite
Nb de pylônes: 18
Pylônes support: 15
Pylônes compression: 1
Pylônes support-compression: 2
Année de construction: 2006
Vitesse: 5,00 m/s
Pente moyenne: 25,83 %
Pente maxi: 63%
Temps de trajet: 4,18 min
Prix (en M €): 5 M €
Type de gare aval: Multix, couverture bois et vitres
Type de gare amont: Multix, couverture bois et vitres
Type de tension: Hydraulique
Nombre de vérins: 1
Tension nominale: 28000.00 daN
Pression nominale: 124.00 bar
Largeur de voie: N.C. m
Motorisation: Asynchrone
Puissance: 530 kW
Diamètre poulie motrice: 4900 mm
Diamètre poulie retour: 4900 mm
Caractéristiques du câble:
Fabricant: Trefileurope
Fonction du câble: Câble porteur tracteur
Câblage: Lang à droite
Diamètre: 46,00 mm
Masse linéique: 8,16 kg/m
Revêtement: Zingue
Type d'âme: Compacte
Section du câble: 917,00 mm²
Section du toron: 152,0 mm²
Pas de câblage: 343,00 mm
Pas de toronage: 123,00 mm
Résistance à la rupture: 180170 daN
Caractéristiques des véhicules:
Type de véhicules: Arceau coudé
Nombre de véhicules: 94 (livrés en deux livraison, une en 2006 et l'autre en 2010)
Masse à vide: 485 kg
Dispositif d'accouplement: Attaches débrayables T
Espacement: 9,2 sec
Situation sur le plan:

Quelques photos:
P5:

P6:

P7:

P8:

P9:

P10:

P11:

P13:

P14:

P15:

P16:

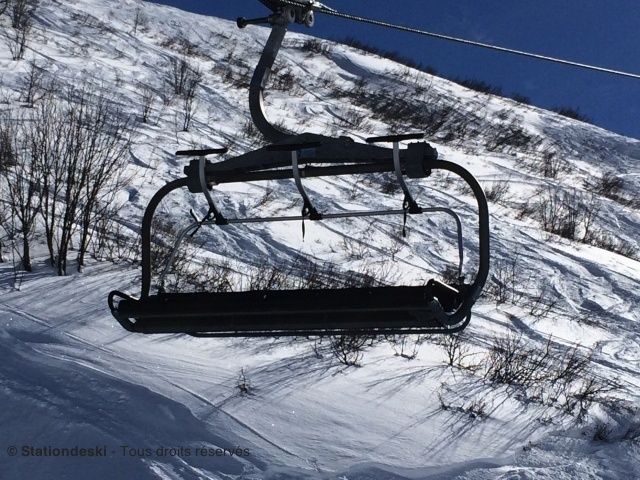

Un siège:

Merci d'avoir lu ce reportage
