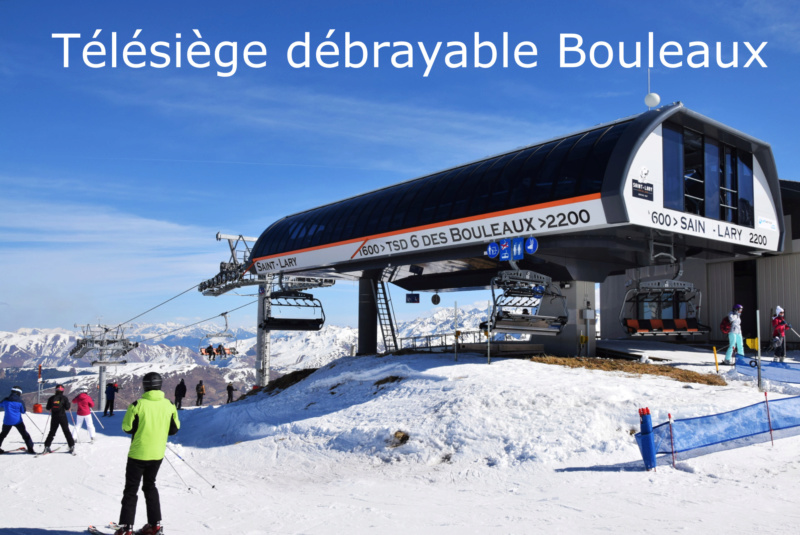

Télésiège débrayable (TSD6) Bouleaux

le Jeu 30 Juin 2016 - 11:31
Télésiège débrayable 6 places (TSD6) Bouleaux

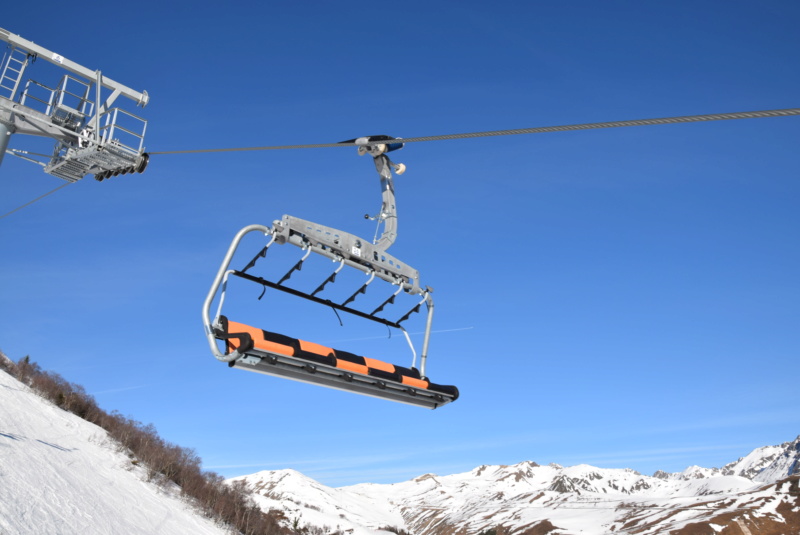

Premier télésiège équipé de sièges lestés des Pyrénées


1. La station:

La station de Saint Lary dispose d’un des plus grands domaines skiables des Pyrénées, elle est implantée sur trois secteurs variés; Pla d'Adet, Espiaube et St Lary 2400. La station dispose de 100Km de pistes, 275 enneigeurs couvrant 45% du domaine skiable, d'un Snowpark, de pistes de luges… Vous pourrez aussi bien skier dans la foret qu’en altitude, la station propose également plusieurs forfaits pour vous satisfaire.

2. Le télésiège Bouleaux

La station de Saint Lary s’est équipée d’un nouveau Télésiège débrayable 6 places Doppelmayr! Sa gare aval se situe à l'emplacement de l'ancienne G1 du TSF3 bouleaux et sa gare amont se situe à l'emplacement de l'ancienne gare amont du TKD1 Bassia. Pour construire ce nouveau télésiège, la station a démontée l'ancien TSF Bouleaux ainsi que plusieurs téléskis (TK cabane, TK crêtes...)

Voir le sujet sur le chantier de ce TSD: http://forum.stationsdeski.net/t1101-construction-du-telesiege-debrayable-6-places-tsd6-bouleaux

3. Vidéo chantier

©Stationsdeski.net

Situation sur le plan des pistes


Caractéristiques techniques:
Caractéristiques d'exploitation:
Exploitant: ALTISERVICE - SAINT LARY

Caractéristiques techniques:
Constructeur:

Place(s): 6
Exploitation: Hiver + été
Longueur: 1928 m
Dénivelé: 607 m
Altitude gare aval: 1607 m
Altitude gare amont: 2214 m
Débit à la montée: 3000 p/h
Débit à la descente: 1000 p/h
Emplacement motrice: Amont
Emplacement tension: Aval
Sens de montée: Gauche
Nb de pylônes: 17
Pylônes support: 12
Pylônes compression: 2
Pylônes support-compression: 3
Année de construction: 2015
Vitesse: 5.25 m/s
Pente moyenne: 33.63 %
Pente maxi: 96.48 %
Type de tension: Hydraulique
Nombre de vérins: 2
Motorisation: Continue
Puissance: 840 kW
Diamètre poulie motrice:  mm
Tapis d'embarquement: Oui

Caractéristiques du câble:
Fabricant: TREFILEUROPE
Diamètre: 51 mm
Masse linéique: 9.88 kg/m
Type d'âme: compacte
Pas de câblage: 362 mm
Pas de toronage: 140 mm
Résistance à la rupture: 2082 daN

Caractéristiques des véhicules:
Type de véhicules: modèle 6 E98/FMV
Nombre de véhicules: 109
Masse à vide: 634 kg


©Altiservice - St Lary

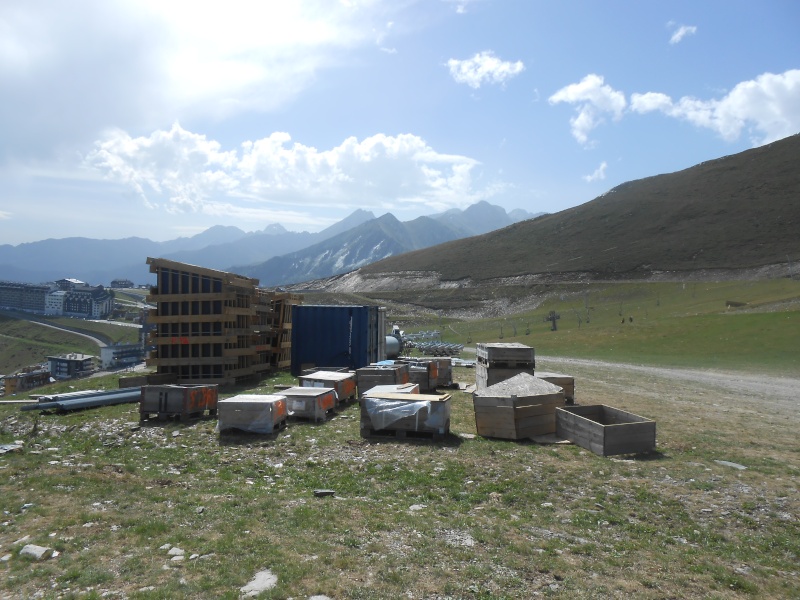

Le Chantier le 07/08/2015:

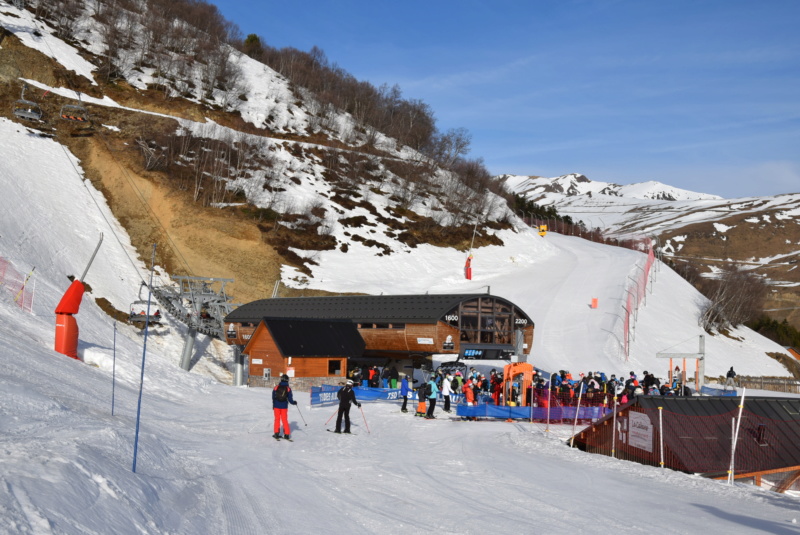

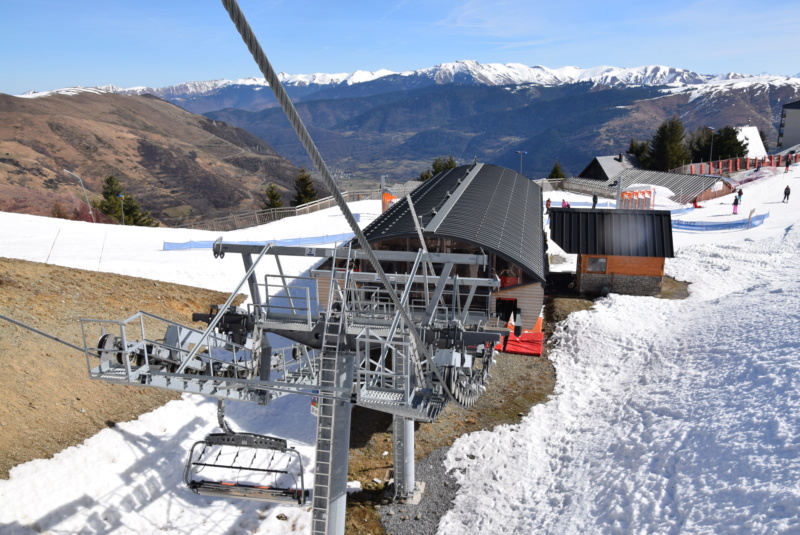

La gare aval (et P1/P2):

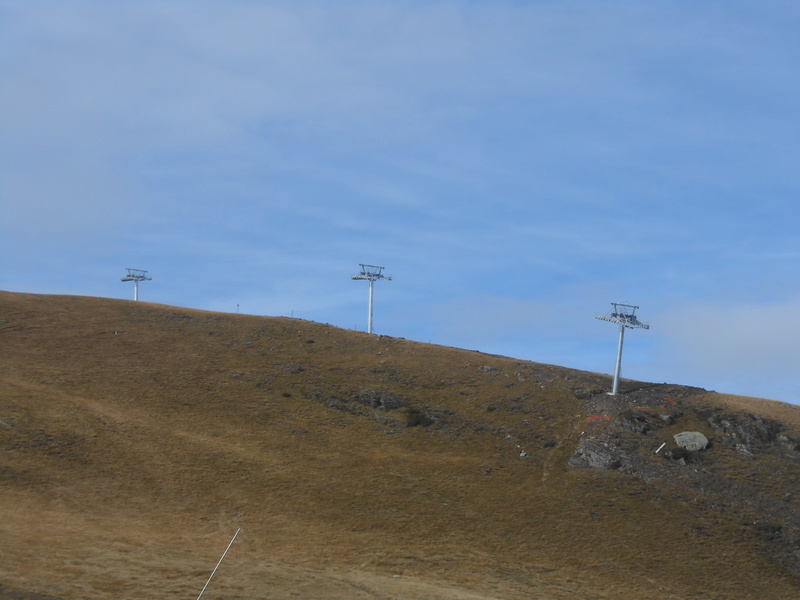

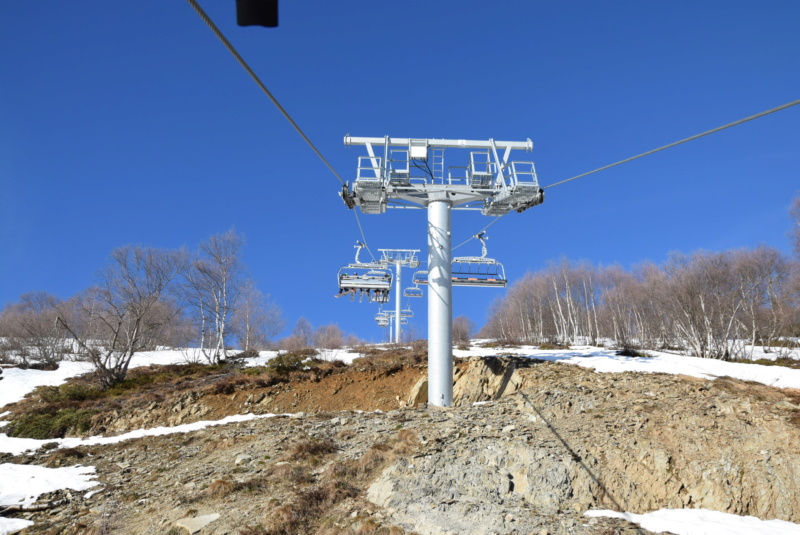

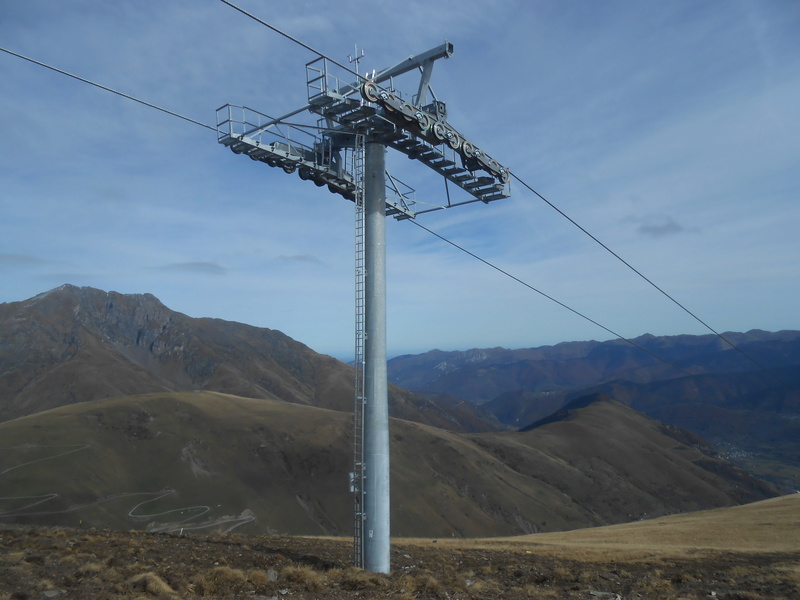

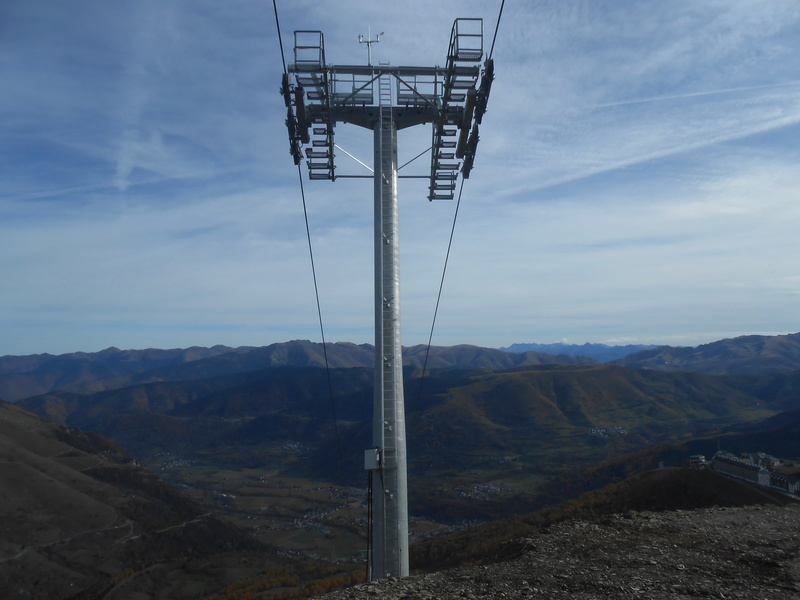

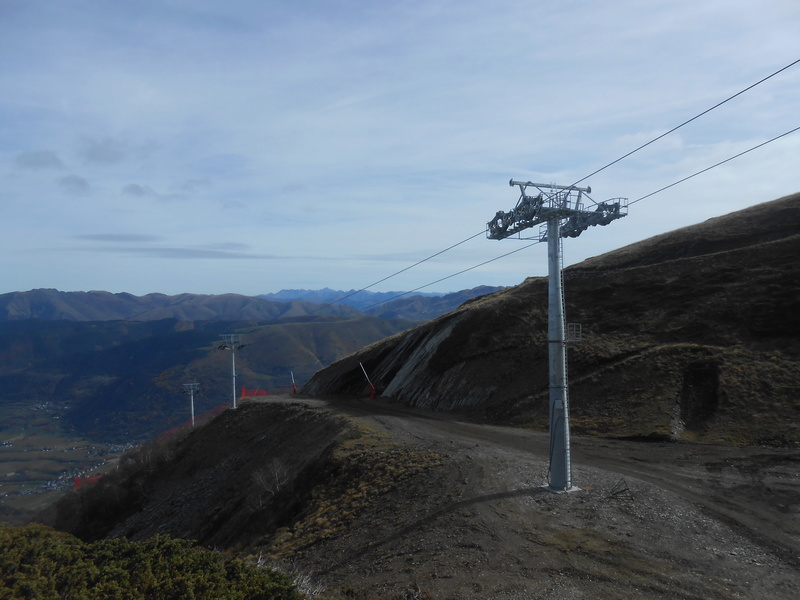

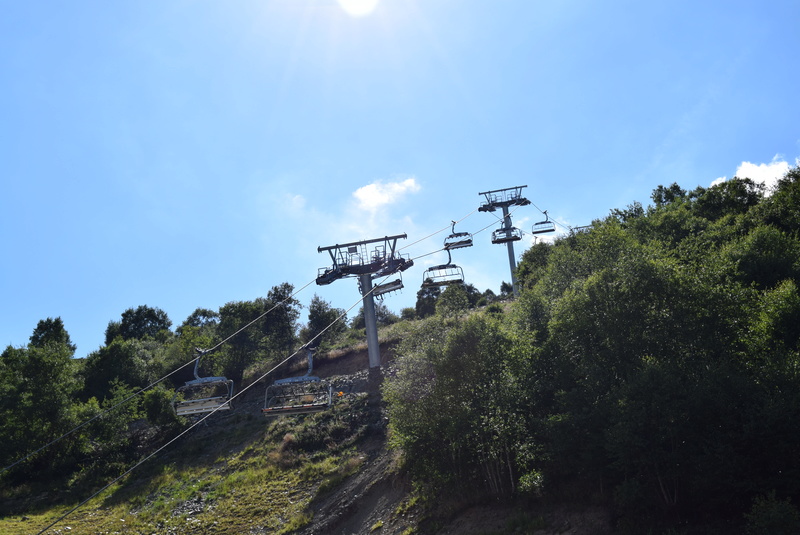

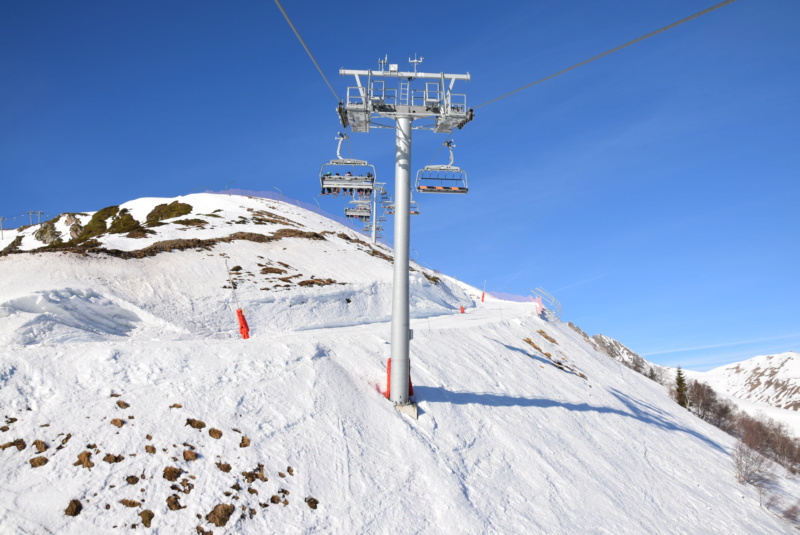

Le P1/2/3/4/5:

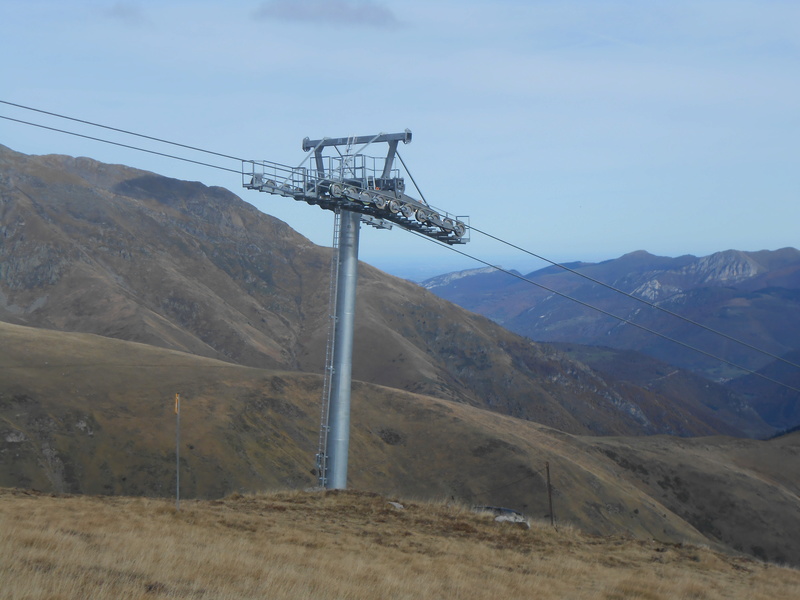

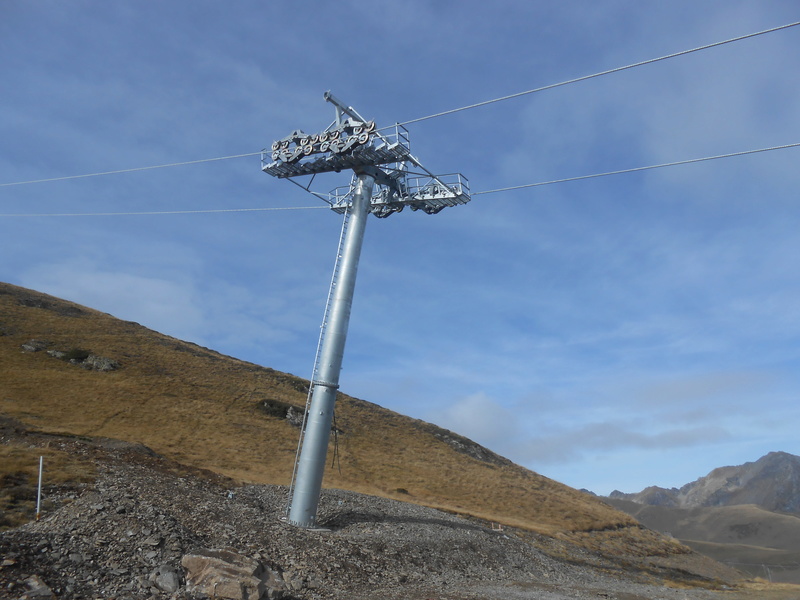

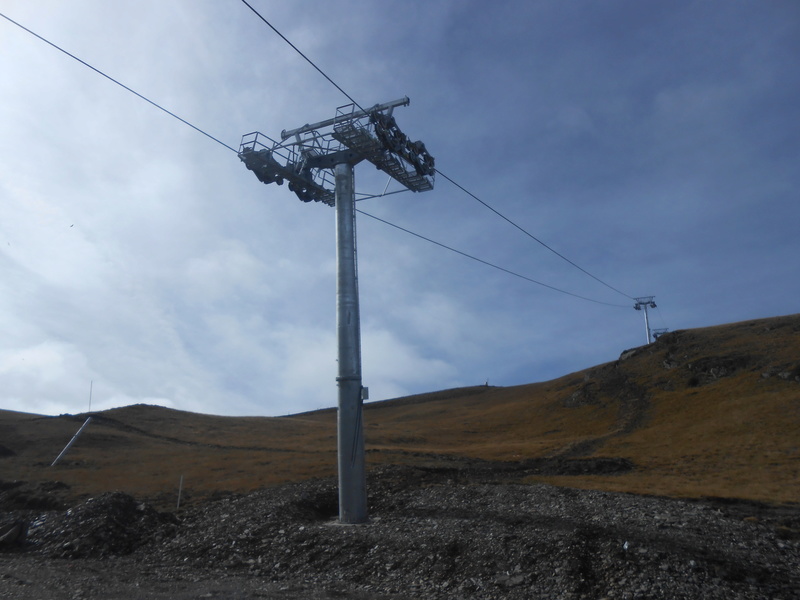

Le P4:


Le P5:


Le P6:




Le P7:


Le P8:




Le P9:


Le P10:


Le P11:


Le P12:


Le P13:


Le P14:


Le P15:


Le P16:

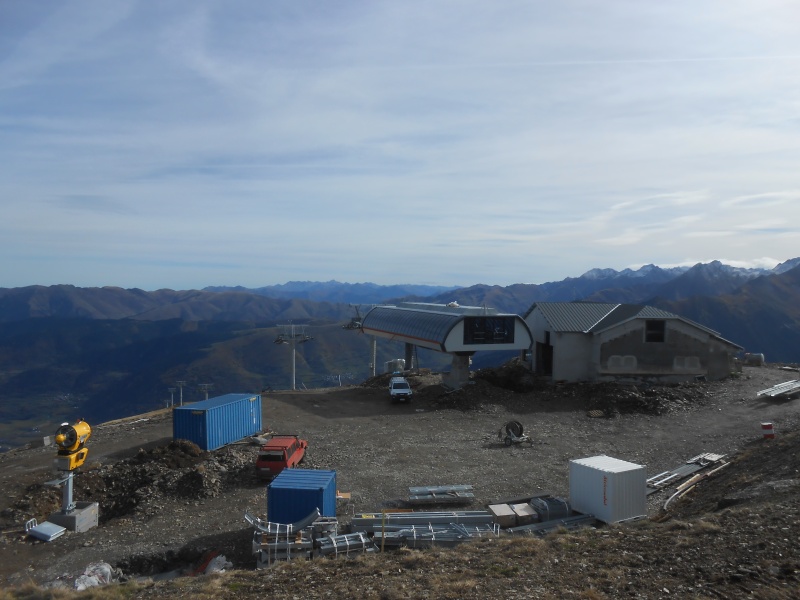

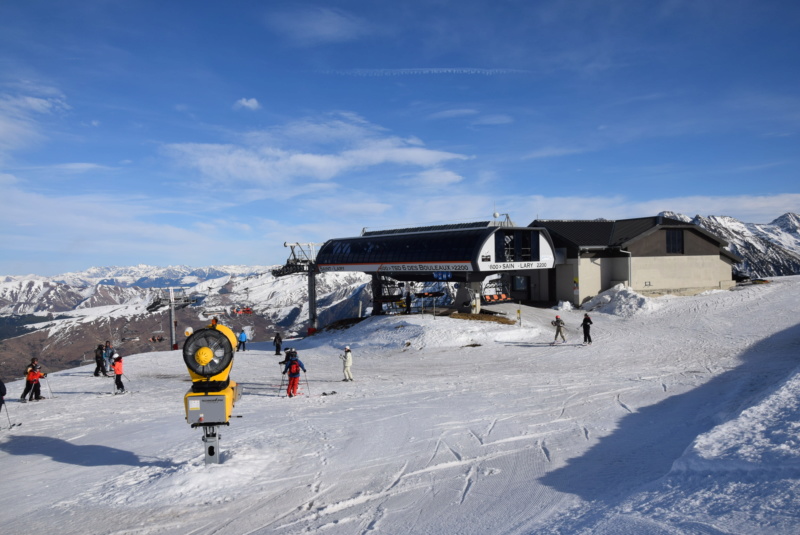

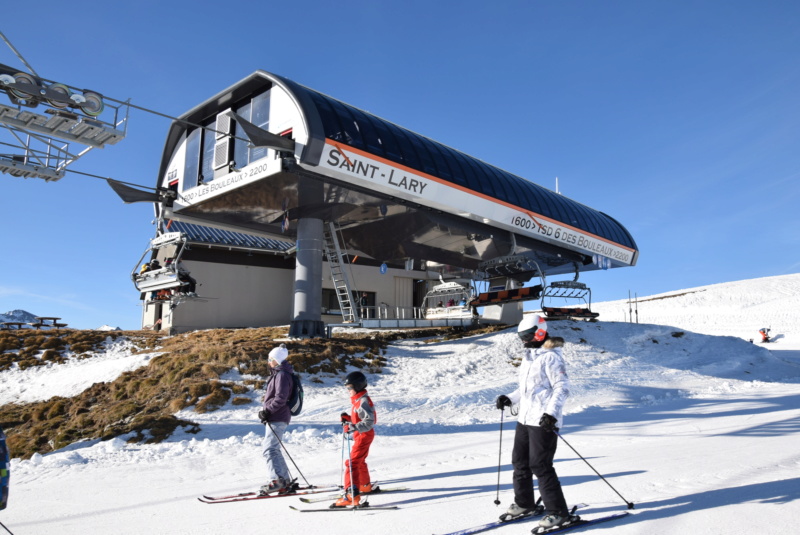

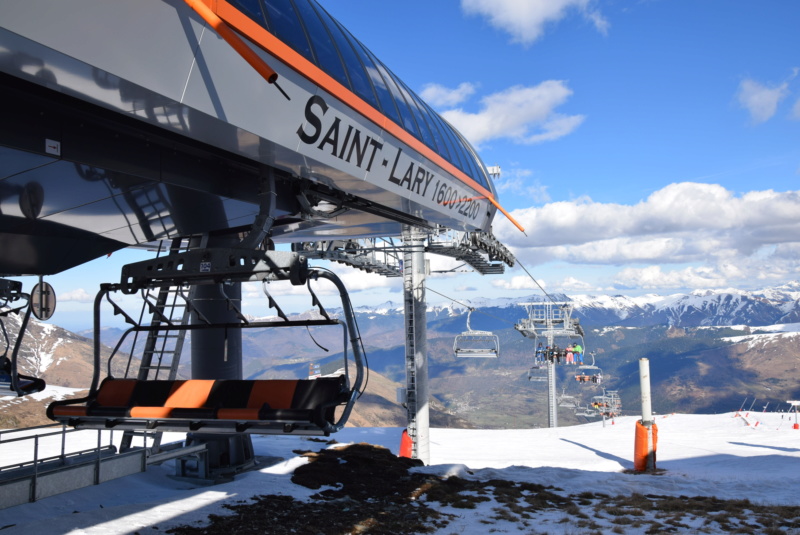

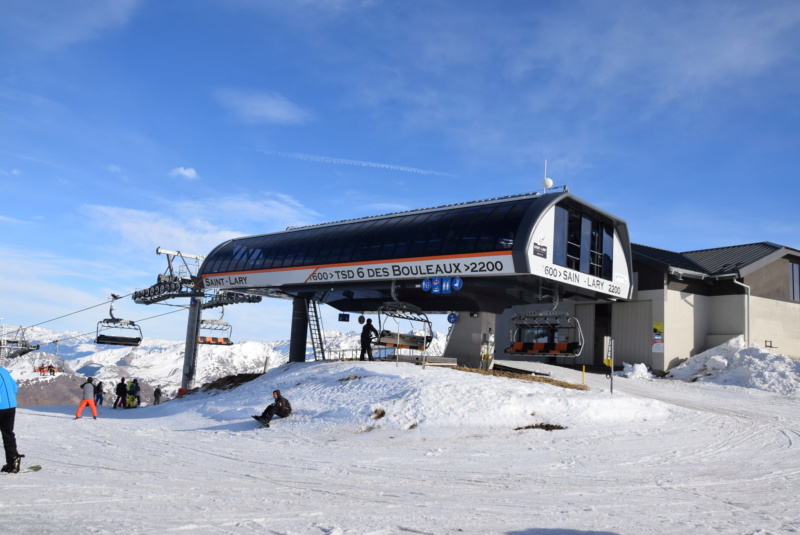

La gare amont (et le P17):

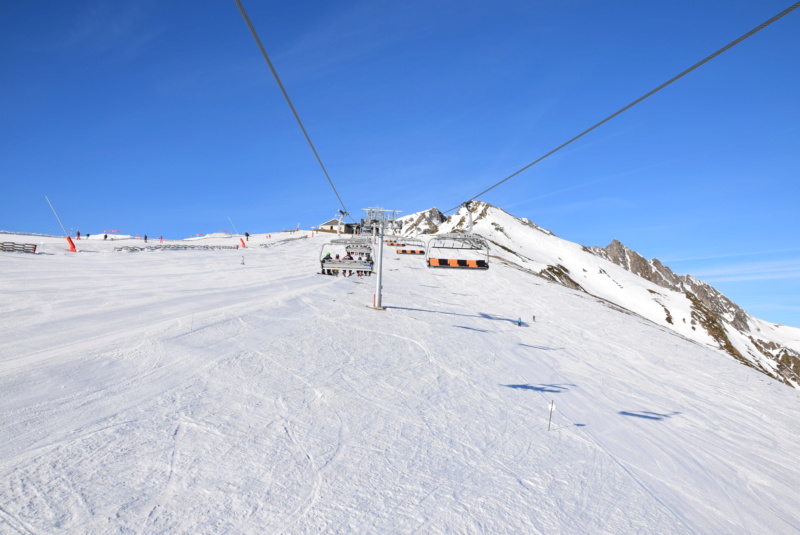

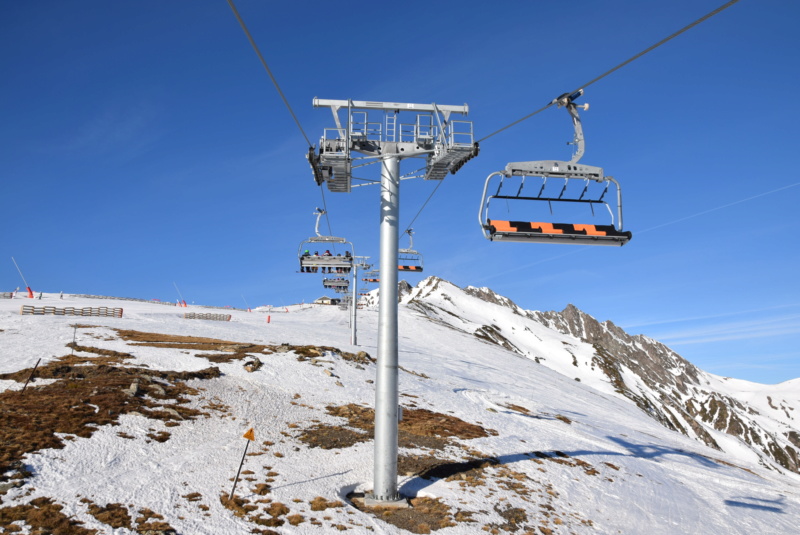

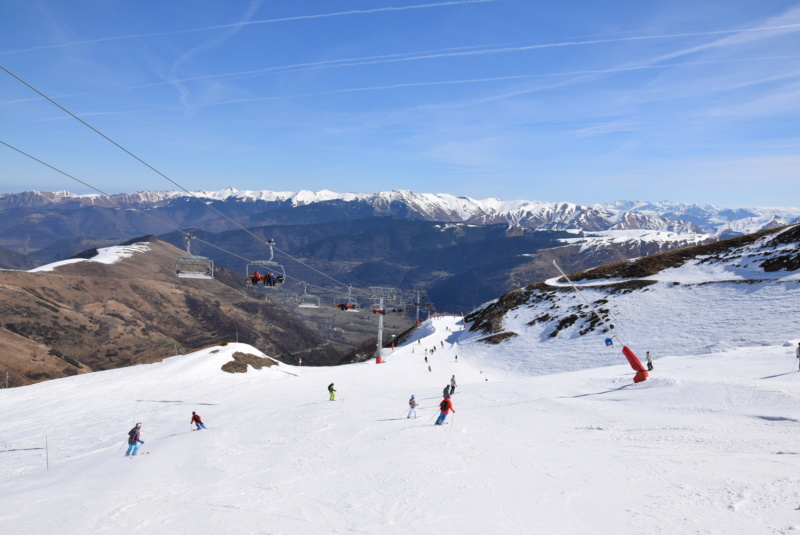

Pour finir, quelques photos supplémentaires:






Reportage réalisé par Administrateur, prise des photos le 29/10/2015

_____________________
avatar
Administrateur
Administrateur
Stations fréquentées : Ax 3 Domaines, Ascou palhières, Le Lioran, St Lary, Les Angles, Val Louron, Peyragudes, Superbagnères, Piau Engaly, le Mourtis, la Clusaz, le Grand Bornand, Chamonix...
Messages : 1830
Points : 4384
Réputation : 122
Date d'inscription : 05/08/2014
Localisation : Toulouse
Voir le profil de l'utilisateurhttp://stationsdeski.net

Re: Télésiège débrayable (TSD6) Bouleaux

le Ven 19 Aoû 2016 - 17:22
Je viens de vous ajouter quelques photos:







Prise des photos le 13/08/2016
